Variante des legendären "Mystery Set" als Zweikreiser
Letzte Bearbeitung 27.09.2002
|

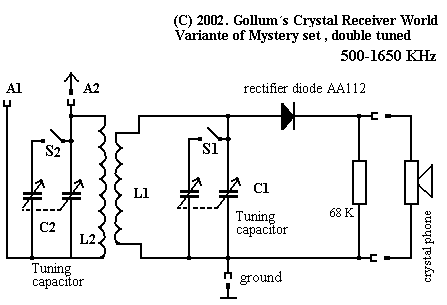

Schaltbild
|
|
Der hier gezeigte Detektor basiert auf dem legaendaeren Mystery Set, veroeffentlicht 17.7.1932 in der australischen Zeitschrift "Sunday Mail". Mehr Informationen finden Sie hier. Der damalige Empfaenger war ein Einkreis-System.
Hier wird eine Experimentier-Variante vorgestellt, die das Mystery Set zu einem Zweikreiser mit verbesserter Selektivitaet erweitert.
Die Spulen werden wie folgt gebaut. Durchmesser ca 8 cm. Laenge ca 7 cm. Spule 1 soll 48 Windungen haben, Spule 2 hat 28 Windungen. Wickeln Sie 10 Windungen von Spule 2 auf, dann wickeln Sie gleichzeitig 28 Windungen von L1 und L2 Windung neben Windung auf. Nun weitere 10 Windungen von Spule 2. Als Draht eignet sich HF-Litze mit einem Durchmesser um 0,6mm oder 0.4 mm . Es entsteht eine einlagige Spule, bestehend aus zwei unabhaengigen Einzelspulen.
Verwenden Sie waehrend der Experimentier-Phase Zweifach-Drehkondensatoren 2*330pF. Zur Frequenzanpassung des Experimentier-Empfaengers schalten Sie gegebenfalls je nach gewuenschter Frequenz S1 und / oder S2 um.
Widerstehen Sie dem Wunsch, die Erde mit dem Antennenkreis zu verbinden! Mit dem Wechsel von A1 zu A2 koennen Sie sich fuer mehr Lautstaerke (A2) oder mehr Selektivitaet (A1) entscheiden. Der Frequenzbereich wird ebenfalls etwas verschoben.
Diese Schaltung ist fuer einen Kristallhoerer ausgelegt. Wenn Sie einen Kristallhoerer verwenden wollen: Mehr Information zur Verwendung von Kristallhoerern und der Notwendigkeit des Parallelwiderstandes hier . 26.09.2002 |
Empfangsbericht. Nacht vom 26.09.2002
Location: Berlin, Germany. Antenna lenght 20 meters (60 feet), 6 meters (19 feet) above ground. Litz wire coils.
23 logged stations. Reception time approx 3 hours.
| Frequency KHz | Station name | Country | Distance in km and (miles), power |
| 540 | MR1 | Hungary, Solt | 770 (478) 1000 kW! |
| 549 | DLF | Germany, Koeln | 475 (295) 100 kW |
| 558 | RSI | Switzerland, Monte Cereni | 300 kW |
| 567 | SFB 4 | Germany, Berlin | 20 (12). 2.5 kW! |
| 576 | Mega Radio | Germany, Woebbelin | 200 kW |
| 603 | TDF | France, Lyon | 978 (607) 300 kW |
| 621 | RTBF 1 | Belgium, Wavre | 300 kW |
| 630 | Mega Radio | Germany | ? |
| 639 | CRZ | Czech, Prag | 1500 kW! |
| 720 | WDR2 | Germany, Langenberg | 460 (285) 63 kW |
| 747 | NOS 1 | The Netherlands, Flevoland | 400 kW |
| 756 | DLF | Germany, Braunschweig | 180 (111) 200 kW |
| 765 | RSR1 | Switzerland, Sottens | 810 (503) 600 kW |
| 783 | MDR Info | Germany, Leipzig | 150 (93) 100 kW |
| 855 | DLR | Germany, Berlin | 15 (10) 25 kW |
| 918 | RTS | Slovania, Ljubljana | 721 (447) 300 kW |
| 990 | DLR Berlin | Germany, Berlin Britz | 15 (12) 100 kW |
| 1098 | SR S1 | Slovakia, Nitra | 577 (358) 1500 kW! |
| 1143 | VOR | Russia, Kaliningrad | 531 (329) 1200kW! |
| 1197 | VOA | Germany, Munich | 500 (310) 300 kW |
| 1215 | VOR | Russia, Kaliningrad | 531 (329) 1200kW! |
| 1233 | CR6 | Czech | 458 (284) 10 kW |
| 1314 | NRK1 | Norway, Kvitsoy | 830 (515) 1200 kW! |
| 1422 | DLF | Germany, Heusweiler | 575 (375) 600 kW |
| 1440 | Evang. Rdf | Luxembourg | 582 (361) 1200 kW! |
| 1512 | RVI | Belgium, Bruessel | 650 (403) 50 kW |
| 1575 | Mega Radio | Germany, Burg | 108 (67) 10 kW |
