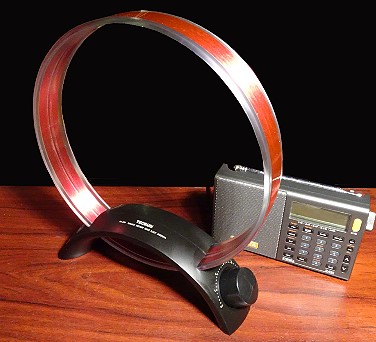

Tecsun AN200

Modell:AN 200
Herstellungsjahr:2016

Beschreibung
Passiver Schwingkreis als Rahmenantenne (loop) für den Mittelwellenbereich mit induktiver Kopplung zu Ferritantennen-Portable-Radios oder zu Radios mit koaxialen Extern-Antenneneingang.

Mehr zu Loop-Antennen

Technische Daten
Geräte-Art:Rahmenantenne (Loop)
Bauteil / Baugruppe:Baugruppe / Zubehör
Bemerkung 1:Wirkprinzip 1: Verwendung bei Portable-Radios mit eingebauter Ferritantenne für MW, aber keinen Anschluß für eine Drahtantenne für MW. Das ist bei vielen Weltempfängern so. Hier kann die Rahmenantenne induktiv auf die Ferritantenne im Radio einwirken. Dabei wird sie in die Nähe des Radios so platziert, dass eine optimale Einwirkung geschehen kann. Dabei wird mit dem Abstimmdrehko der Loop der beste Wert exakt eingestellt.
Bemerkung 2:Wirkprinzip 2: Verwendung bei Radios / Weltempfängern, die keine eingebaute Ferritantenne für MW haben. Dazu wird die Loop mit einem Koxkabel mit dem Antenneneingang des Empfängers verbunden. Je nach Empfangsfrequenz wird der beste Wert mit dem Drehko der Loop gewählt.
Bemerkung 3:Die Loop-Antenne hat insbesondere in Gebäuden besondere Vorteile hinsichtlich von Störpegeln und hat ausserden eine bidirektionale Richtwirkung mit der man u.u Störungen ausblenden und Richtungs-Maxima erkennen kann.

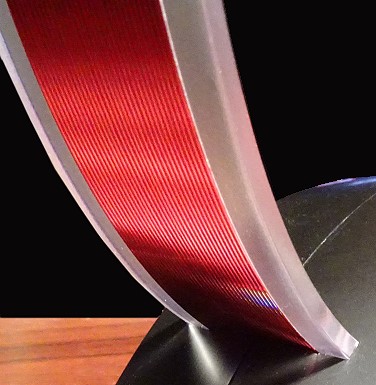

Bemerkung 4:Spule mit 30 Windungen
Spannungen:-
Gewicht:-
Abmessungen:Spulendurchmesser 22,5 cm
Gruppe:(E)

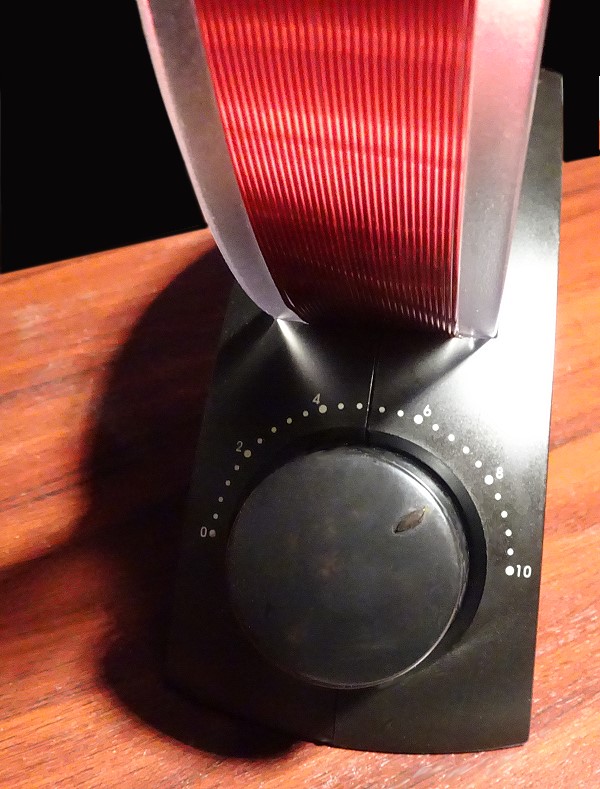

Details 1:anzeigen ...

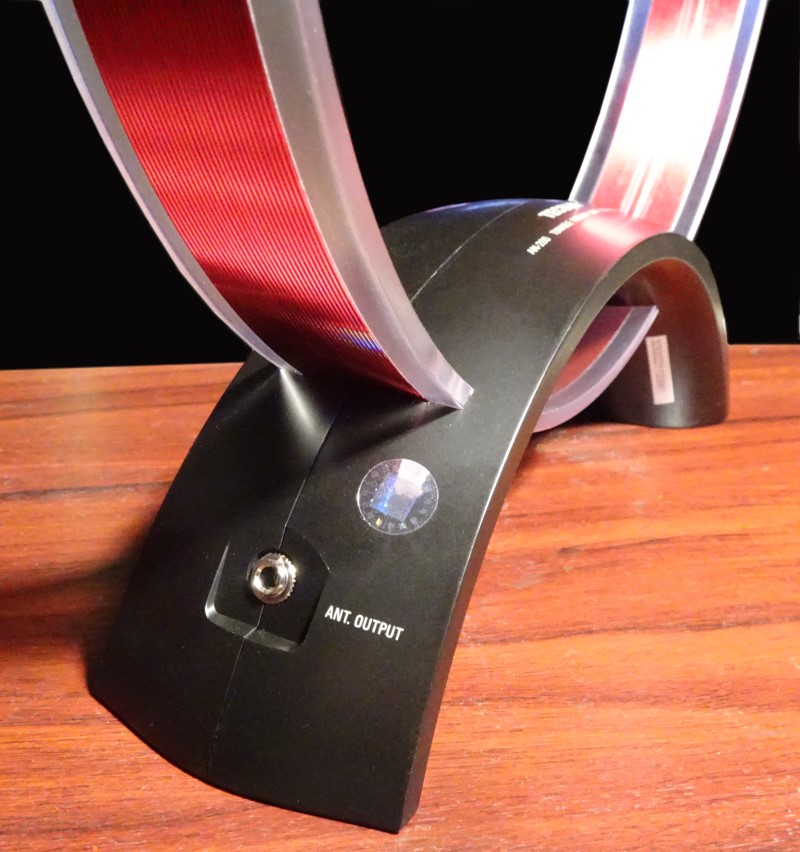

Details 2:anzeigen ...

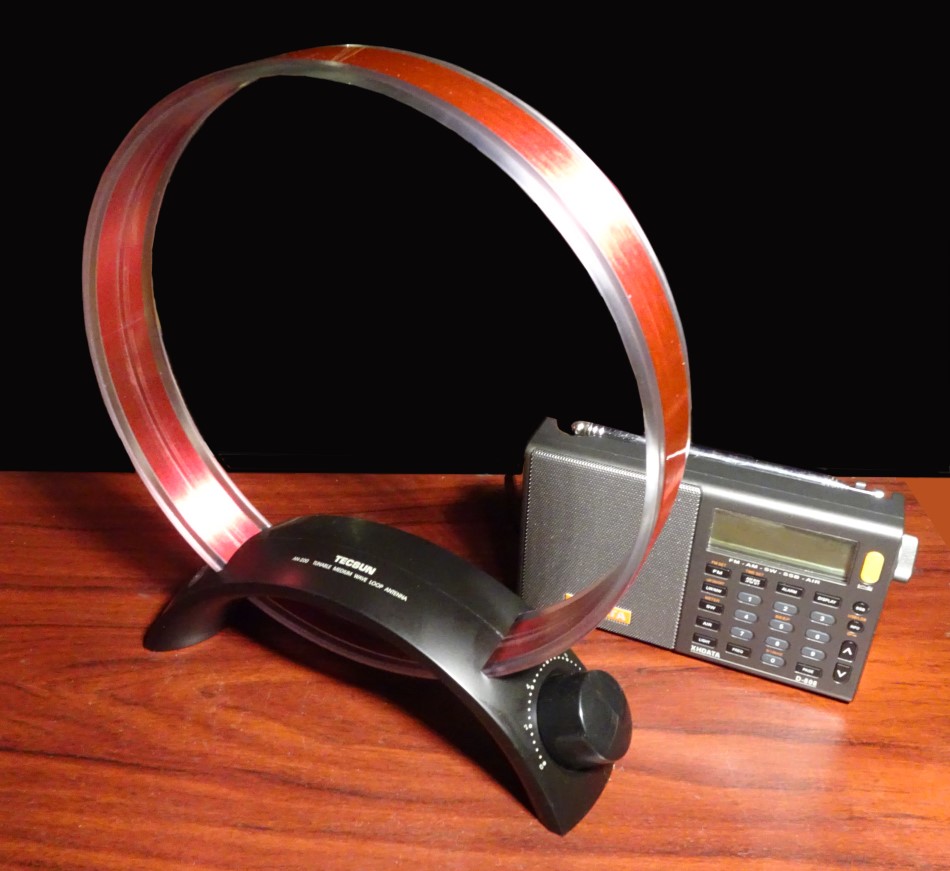

weitere Ansicht
