Philips Anodenspannungsapparat 3003

Modell:Anodenspannungsapparat 3003
Herstellungsjahr:1930

Beschreibung
Netzanode zur Anoden- u. Gitterspannungsversorgung von frühen Rundfunkgeräten, die eigentlich für Batterie / Akku-Betrieb ausgelegt waren. Durch Einstecken der Stromzuführungen vom Radio in die entsprechenden Buchsen des Geräts konnten die benötigten Spannung gewählt werden.

Technische Daten
Geräte-Art:Netzteil
Bauteil / Baugruppe:Baugruppe
Bemerkung 1:Anodenspannungen 100 - 150 Volt über 3 Buchsen bei 30 / 40 mA.
Bemerkung 2:Heizspannungen: 2, 3, 4, 5, 6 Volt
Bemerkung 3:Gittervorspannungen: 3 x 2, 4, 6, 8, 10, 15, 20, 25, 30, 35, 40 Volt
Bemerkung 4:Röhren: 506 und 3006
Spannungen:Für primär 110 oder 200 Volt Wechselstrom lieferbar.
Gewicht:-
Abmessungen:Die Fotos wurden von Anton Huber bereit gestellt.
Gruppe:(S)

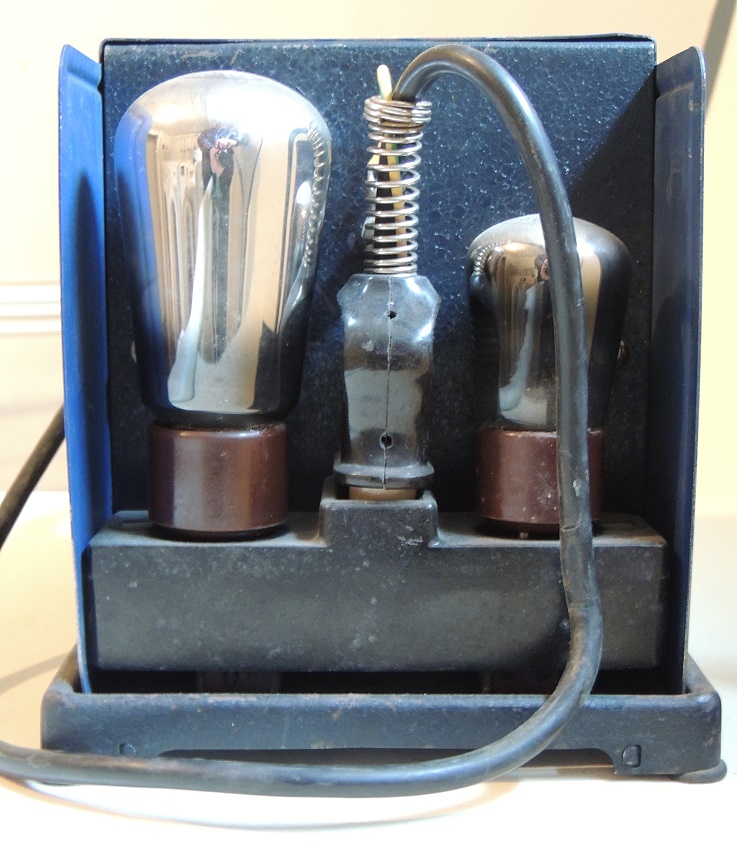

Details 1:anzeigen ...

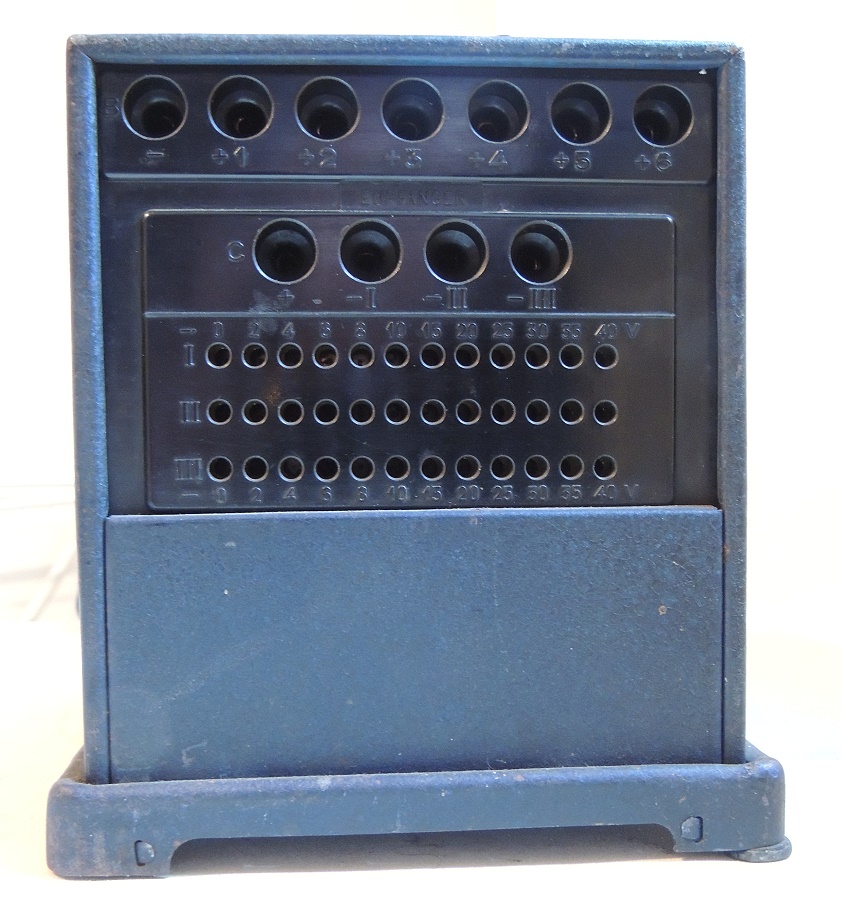

Details 2:anzeigen ...

weitere Ansicht
