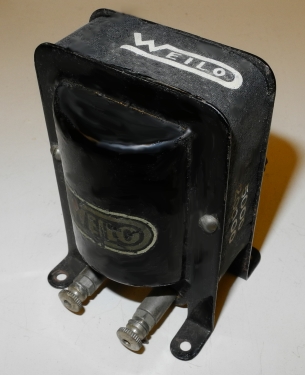

Weilo

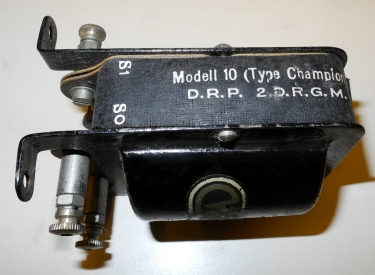

Modell:	Champion
Herstellungsjahr:	1927

Beschreibung
Niederfrequenz-Transformator mit Übersetzungsverhältnis 1:4. Der typische Einsatzzweck war die Vorstufenkopplung des Niederfrequenzteils von Röhrenradios der frühen Radios, die noch mit Trioden-Röhren betrieben wurden. So konnte die relativ nieder- mittelohmige Anodenseite der NF-Stufe besser an die eher hochohmige Gitter-1 Seite der Folgestufe angepasst werden. Für das Steuergitter war eine höhere NF-Wechselspannung von Vorteil. Mit Einführung der Tetroden und Pentoden (Röhren) konnte immer mehr zur Widerstandskopplung der Stufen übergehen. Das Baujahr ist noch nicht gesichert.

Technische Daten
Geräte-Art:	Niederfrequenztransformator
Bauteil / Baugruppe:	Bauteil
Bemerkung 1:	Typische Übersetzungsverhältnisse lagen so um 1:2 bis 1:6.
Bemerkung 2:	Die rein ohmschen Widerstände der Wicklungen lagen typisch bei 1500 - 2500 und 4000 - 6000 Ohm.
Bemerkung 3:	-
Bemerkung 4:	-
Spannungen:	-
Gewicht:	-
Abmessungen:	-
Gruppe:	(E)

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
