Westinghouse Aeriola SR Amplifier

Modell:Aeriola SR Amplifier
Herstellungsjahr:1922

Beschreibung

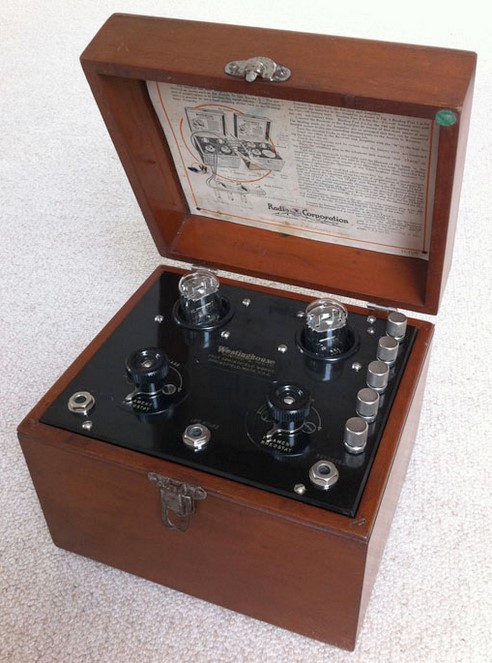

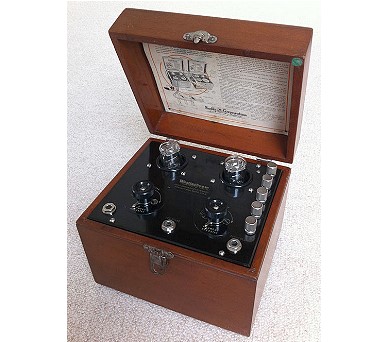

Dieser zweistufige Niederfrequenzverstärker kann gut zusammen mit dem Westinghouse SR (Senior) -Audion zu einem leistungsstarkem Radio verbunden werden (siehe auch "Details 1"). Die drei Eingangsbuchsen von links nach rechts: NF vom Audion ohne Verstärkung. NF vom Audion mit einer Verstärkerstufe. NF vom Audion mit zwei Verstärkerstufen. Im Deckel Bedienungsanleitung.

p.s. In den USA begann der öffentliche Rundfunk schon um 1920 (in Deutschland 1923: Voxhaus)

Technische Daten
Geräte-Art:Niederfrequenzverstärker
Bauteil / Baugruppe:Zubehör
Bemerkung 1:Röhren: 2 x 864 (oder mit Adapter 2 x WD11)
Bemerkung 2:Holzgeäuse mit Klappdeckel. Mit den Drehknöpfen wurde die Heizspannung der Röhren eingestellt.

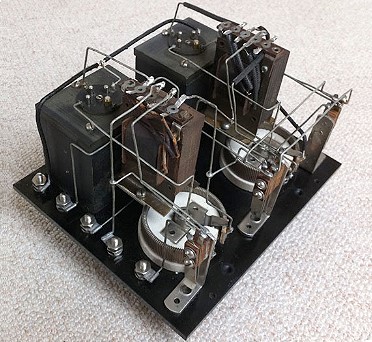

Bemerkung 3:Trafo-Kopplung. Anschluß für hochohmige Kopfhörer / Trichterlautsprecher
Bemerkung 4:Die Fotos wurden von "Freed-Eisemann" aus dem Wumpus-Gollum-Forum bereit gestellt.
Spannungen:Über Buchsen, die mit dem Audion "Westinghouse Senior" verbunden werden.
Gewicht:-
Abmessungen:21,5 x 18 x 19 cm
Gruppe:(F)

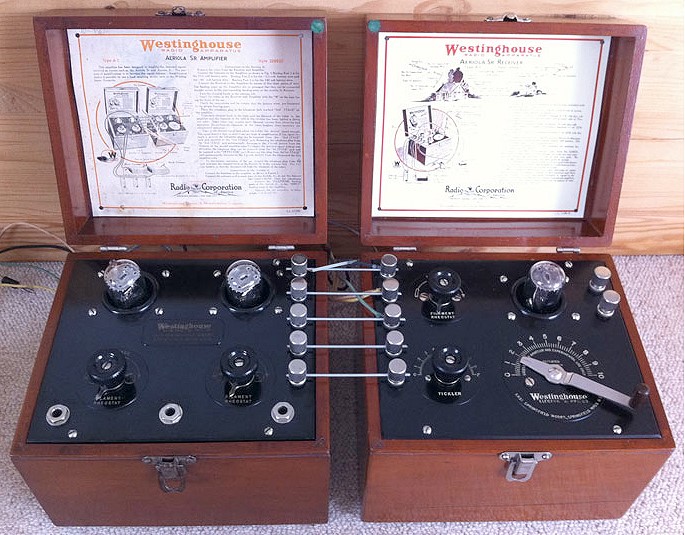

Details 1:anzeigen ...

weitere Ansicht
