| Modell: | Globetrotter TN6001 | | Herstellungsjahr: | 1969 |
| |
| Beschreibung |
Weltempfänger auch mit 11 KW-Bereichen und 1 x Grenzwelle. Endlich ein Globetrotter-Modell mit KW-Bänder mit MHz-Skalen statt mit 1-100-Skala wie bei den Vormodellen! Für KW 1-11 abgestimmte HF-Vorstufe. Für LW, MW, Grenzwelle extra HF-Teil. Einfach-Super mit 460 kHz ZF. Im Rahmen eines Einfachsupers auf den KW-Bereichen eine recht gute Empfangsleistung. Die KW 1-11 Vorstufe hat vier Transistoren: HF-Vorstufe (AF106), Mischstufe, Oszillatorstufe, Spannungsstabilisierung.
Hinweise zur Öffnung des Gehäuses bei "Details 1 (PDF)".

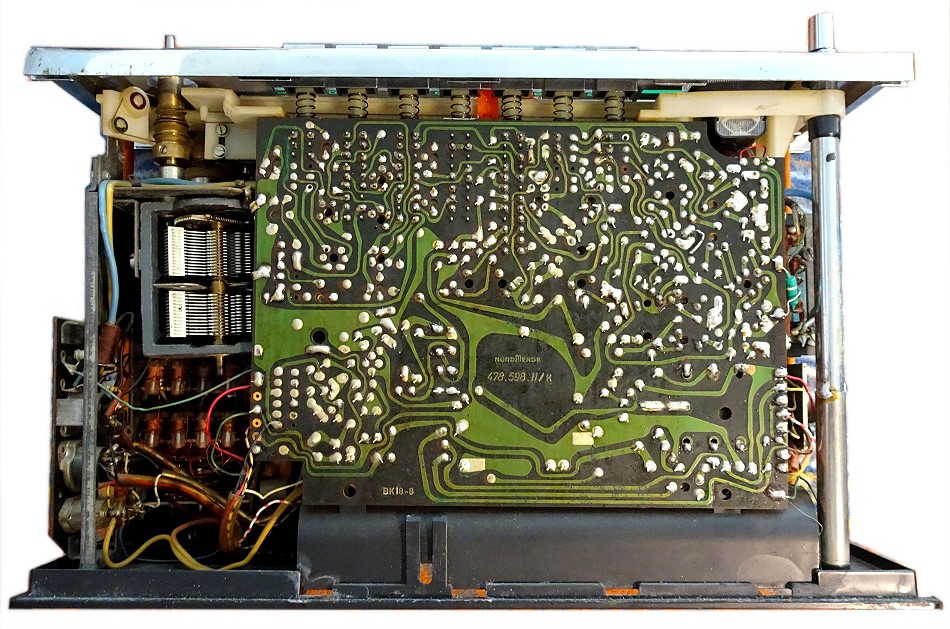

Die Innenansichten bei "Details 1" und "Details 2" beachten. |
| |
| Technische Daten |
| Schaltung: | Superhet | | Transistoren: | 15 (4*AF106, AF125, 3*AF126, AF137, AC122, BC109, AC163, AC117, 2*AD155) | | Kreise: | 7 AM für LW, MW, Grenzwelle), 10 für KW 1-11), 13 FM | | Frequenzen: | LW (145 - 420 kHz!), MW (515 - 1650 kHz), KW (80, 61, 59, 49, 41, 31, 25, 20, 19, 16, 13 Meter), Tropenband (1,5 - 3,5 MHz).UKW. | | Lautsprecher: | 1 (2 Watt) | | Spannungen: | 5 x 1,5 Volt. Netzteil 110 / 220 Volt eingebaut. Extern 7,5 Volt | | Gehäuse: | Holz Kunstlederüberzug | | Skala: | div. oben, Sonder-Wechsel-Skala für KW 1-11, | | Abstimmung: | Drehkondensator (KW 1 -11: dreifach) | | Komfort: | AM-Filter Schalter, Feldstärke- Batterie- Anzeige, Großlautsprecher, Skalenlampe. KW-Bänder mit MHz-Skalen! MW/LW Ferritantenne | | Gewicht: | 4,3 kg o.B. | | Maße: | 34 x 21 x 10,5 cm | | Bemerkung 1: | Teleskopantenne mit Ausziehlängen für KW, Grenzwelle und UKW | | Bemerkung 2: | Bass- und Höhen-Regler, AM-Demodultion / AM-Regelspannung mit zwei Dioden! | | Bemerkung 3: | Tragegriff, In Autohalterung einsetzbar | | Gruppe: | (Weltempfänger) (Tropenband) (E) (Kofferradio) | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
