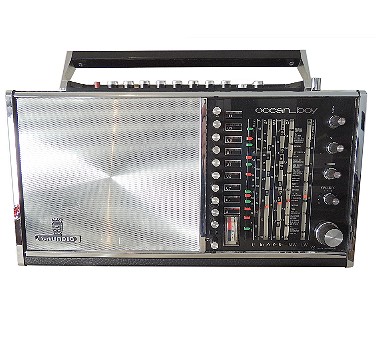

Grundig Ocean-Boy 209

Modell:Ocean-Boy 209
Herstellungsjahr:1969

Beschreibung
Beliebter Transistor-Weltempfänger mit 8 programmierbaren UKW-Stations-Tasten und 4 Kurzwellen-Bereichen. Für einen Einfachsuper recht gute Empfangs-Eigenschaften und zuschaltbaren Hochtonlautsprecher.

Technische Daten
Schaltung:Superhet, (ZF AM 460 kHz, ZF FM 107 MHz)
Transistoren:21 (2 x BF124, BF245, 2 x BF240, 4 x BF241, 5 x BC108, BC107, 2 x BC109, BC181, AC187K, AC188K, AD162)
Kreise:8 AM, 13 FM

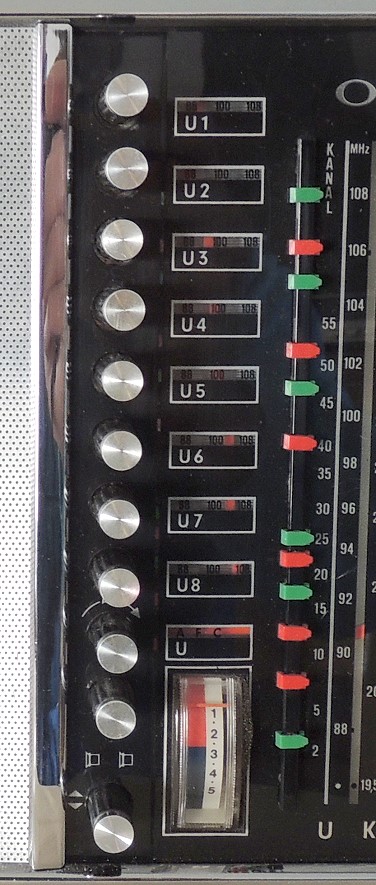

Frequenzen:LW (bis 400 kHz), MW, 4 x KW (auch KW-Lupe), UKW und 8 UKW-Programmtasten
Lautsprecher:2 (1 x Breitband (17,5 x 12,5 cm), 1 x Hochtöner zuschaltbar)
Spannungen:6 x 1,5 Volt. TN12a Netzteil herausnehmbar für 110 / 220 Volt, Auto: 6 Volt und über Adapter 12 Volt.
Gehäuse:Plastik
Skala:rechteckig rechts, beleuchtbar,
Abstimmung:Drehkondensator (auch mit KW-Lupe), Dioden-Abstimmung für UKW
Komfort:10-fach Tastenatz, Ferritantenne, weit ausziehbare Teleskopantenne, AFC, TA / TB-Buchse, Höhen- und Tiefenregler, Tragegriff
Gewicht:5,4 kg
Maße:41 x 24 x 13 cm
Bemerkung 1:Schwundregelung AM auf 3 Stufen, Gegentakt-Endstufe 2 Watt, Verschiebbare Reiter auf Hauptskala, Abstimm / Batterie-Anzeige, exterene Antenne anschließbar,
Bemerkung 2:Aussenlautspreher / Ohrhörer-Anschluss
KW-Bereiche:
K1: 1,6 - 4,8 kHz
K2: 4,5 - 12 MHz
K3: 12 - 20 MHz
K3: 19,5 - 30 MHz
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt
Gruppe:(S)

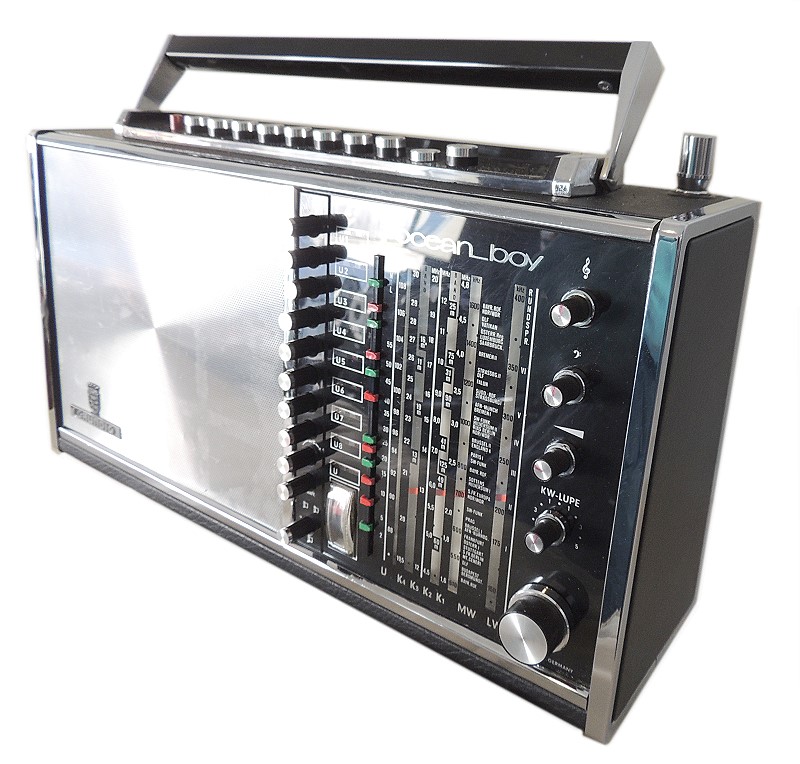

Details 1:anzeigen ...

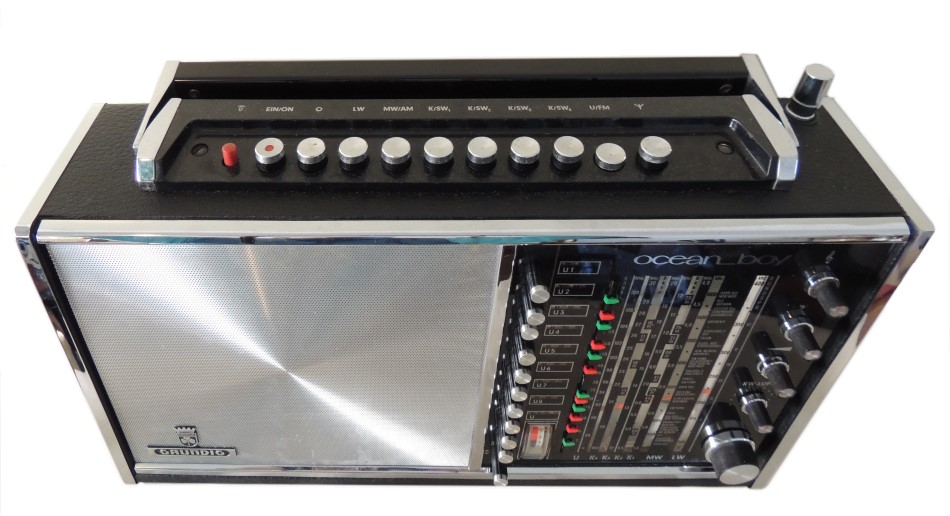

Details 2:anzeigen ...

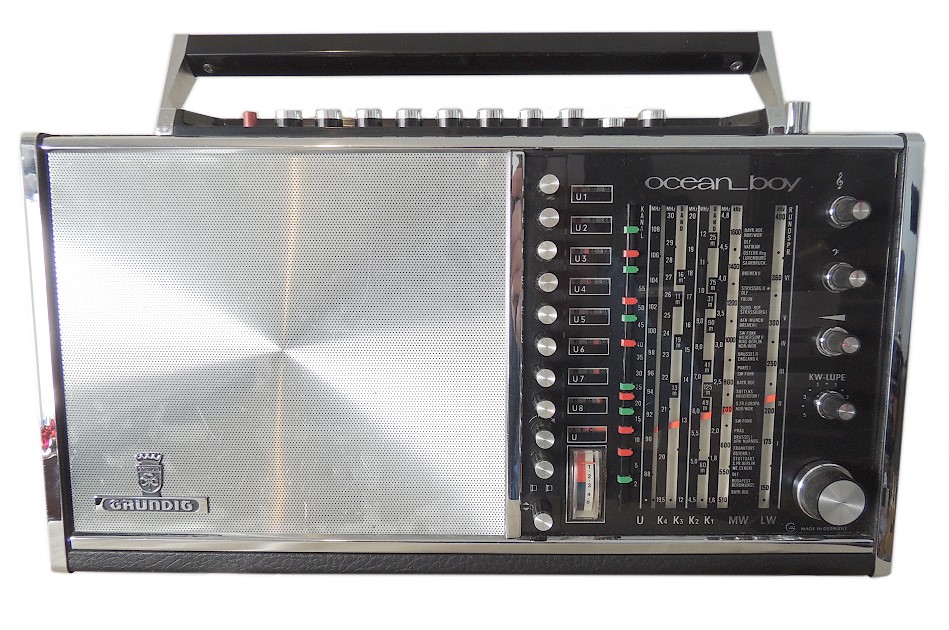

weitere Ansicht
