Schaub Lorenz ITT Touring International 104
| Modell: | Touring International 104 (multi pre-set) | | Herstellungsjahr: | 1973 |
| |
| Beschreibung |
| Großes leistungsfähiges Kofferradio, auch Weltempfänger. Recht gute KW-Empfangsleistung. Durch die vier KW-Bänder sind Sender gut einstellbar und auffindbar. Die Klangqualität des Geräts wurde oft gelobt. |
| |
| Technische Daten |
| Schaltung: | Superhet | | Transistoren: | 14 und 4 Schaltkreise, 5 Dioden und Gleichrichter | | Kreise: | 7 AM, 12 FM | | Frequenzen: | LW, MW, 4 x KW (19 und 49 Meter gespreizt), 2 x UKW. 3 Stationstasten (1 x AM, 2 x FM) | | Lautsprecher: | 2 ( Bass 18 x 13 cm, Hochton 5,7 cm) | | Spannungen: | 8 x 1,5 Volt, 127 u.220 Volt, Autobatterie-Anschluß | | Gehäuse: | Plastik | | Skala: | Rechteckig oben und vorn (Linker Bereich AM, rechter Bereich FM. | | Abstimmung: | Drehkondensator, AM und FM getrennt über Schieberegler, Skalenbeleuchtung zuschaltbar, 10 eigene UKW-Skalen für Rundfunk-Anstalten | | Komfort: | 12-fach Tastensatz, Bass- und Höhenregler, AFC, Teleskop- und Ferritantenne, Rahmenantenne für K1 und K2, TA-TB-Eingang, Ohrhöreranschluß, Aussenlautsprecher-Anschluß, Tragegriff, | | Gewicht: | 4,1 kg | | Maße: | 38 x 21,5 x 8,5 cm | | Bemerkung 1: | Auch als Autoradio mit Autohalterung und Adapterkabel 100 nutzbar. AM-Schwundregelung auf 3 Stufen. 2 Empfangsteile | | Bemerkung 2: | Die Kurzwellen-Bereiche:
K1: 3,1 bis 5.5 MHz
K2: 5,75 bis 6.3 MHz
K3: 14,75 bis 15,75 MHz

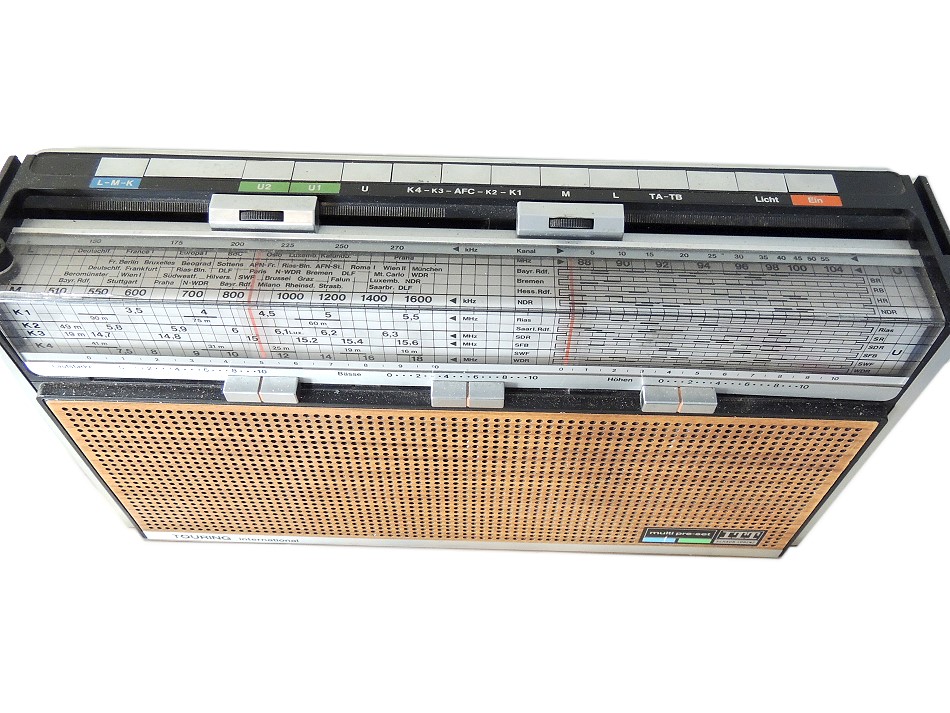

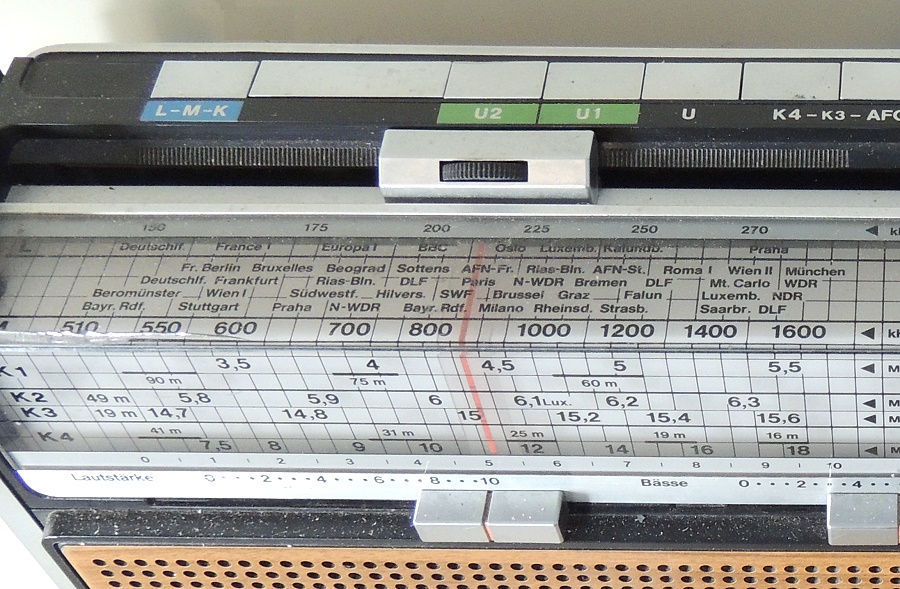

K4: 6,9 bis 18,2 MHz | | Bemerkung 3: | Die Fotos wurden von Anton Huber bereit gestellt. AM ZF 460 kHz, FM 10,7 kHz. Gegentaktendstufe mit 4 Watt. | | Gruppe: | (S) (Weltempfänger) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
