Blaupunkt

Modell:Diva 7.656.400
Herstellungsjahr:1966

Beschreibung
Elegantes Kofferradio mit Einsatzmöglichkeit im PKW (mit und ohne Autohalterung HV560). Bei Verwendung ohne PKW-Halterung besonderer Ferritantennen-Ersatz!

Hinweise zum Öffnen des Geräts: Die Führungsleiste (Zur Befestigung in die Autohalterung) in Mitte der Geräterückseite und Unterseite (2 Schrauben) lösen, an beiden Seitenwänden oben die beiden kleinen Schrauben lösen, jetzt kann das Chassis vorsichtig nach oben herausgezogen werden. Weitere Schrauben müssen nicht gelöst werden, auch die Knöpfe und die Sakalenscheibe kann verbleiben, aufpassen, dass das Batteriefach mit herauskommt. Das spätere Wiedereinschieben erfordert gewisse Umsicht.

Technische Daten
Schaltung:Superhet
Transistoren:9 (AF106, AF135, AF136, AF137, AF138, 2*AC122, 2*AC117.)
Kreise:7 AM, 11 FM
Frequenzen:LW, MW, UKW
Lautsprecher:1 (1 Watt Batterie, 2 Watt PKW)
Spannungen:6 x 1,5 Volt oder 2 x 4,5 Volt, Netzteil anschließbar
Gehäuse:Plastik, Lautsprechergrill
Skala:Rechteckskala oben
Abstimmung:Drehkondensator
Komfort:Auto adapter, Tonblende, Ferritantenne, Teleskopantenne, nicht abnehmbarer Tragegriff
Gewicht:2 kg mit Batterien
Maße:25,5 x 16 x 8 cm
Bemerkung 1:Plattenspieler / 9 Volt / Ohrhörer - Zugänge hinter einer kleinen dreieckigen Abdeckung an der linken Seitenwand.
Bemerkung 2:5-fach Tastensatz
Bemerkung 3:-
Gruppe:(Kofferradio) (E)
Details 1:anzeigen ...

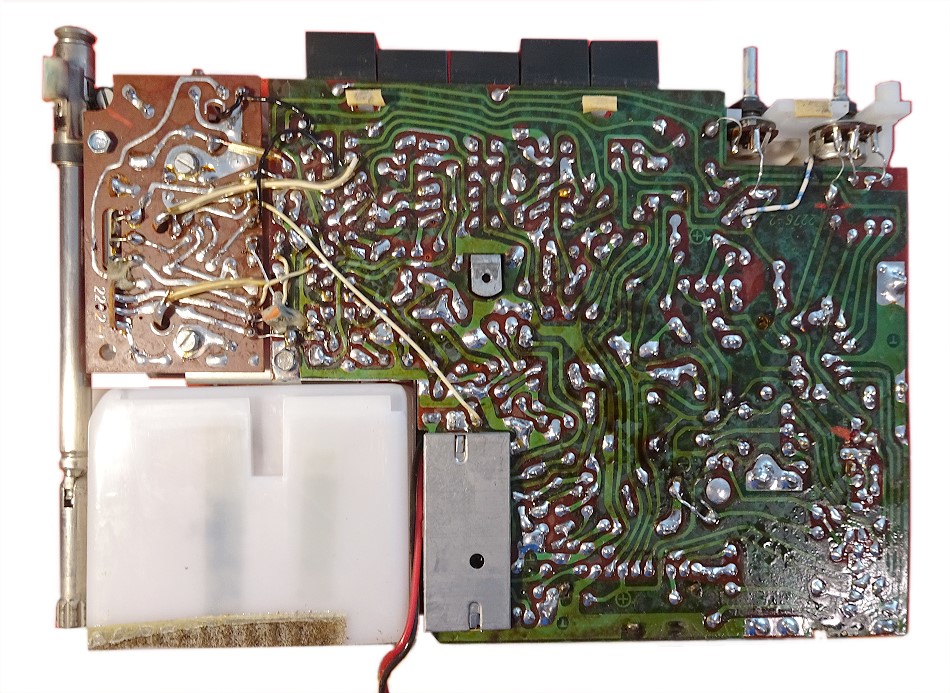

Details 2:anzeigen ...

weitere Ansicht
