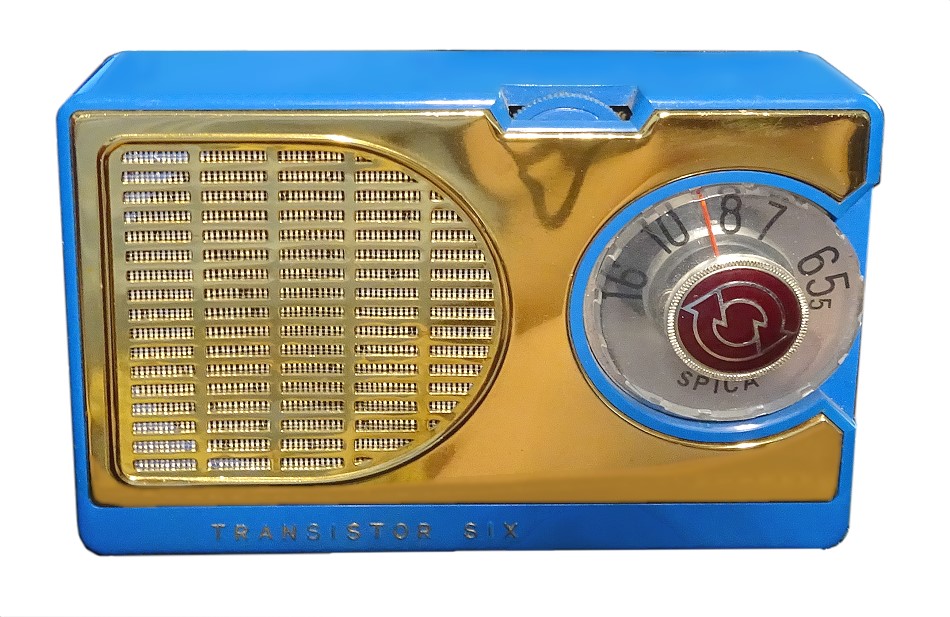

Spica

Modell:St-600
Herstellungsjahr:1963

Beschreibung
Kompaktes Transistor-Kofferradio mit luftisoliertem Drehkondensator von der Sanritsu Electric Co. Obwohl im Schaltbild neben der Ferritantenne ein Antennensymbol zu sehen ist, fehlt aber tatsächlich ein zusätzlicher Antennenanschluß.

Technische Daten
Schaltung:Superhet
Transistoren:6 (3 x SA12, 2SA15, 2 x SB77)
Kreise:5
Frequenzen:MW
Lautsprecher:1 (rund, 6 cm)
Spannungen:4 x 1,5 Volt
Gehäuse:Plastik mit Metall-Zierblende
Skala:Rund auf Drehknopf
Abstimmung:Luftisolierter Drehkondensator
Komfort:Ferrit-Antenne
Gewicht:300 Gr.
Maße:12,5 c 8,5 x 3,5 cm
Bemerkung 1:Ohrhöreranschluß. Zwei NF-Transformatoren.
Bemerkung 2:hergestellt in Japan

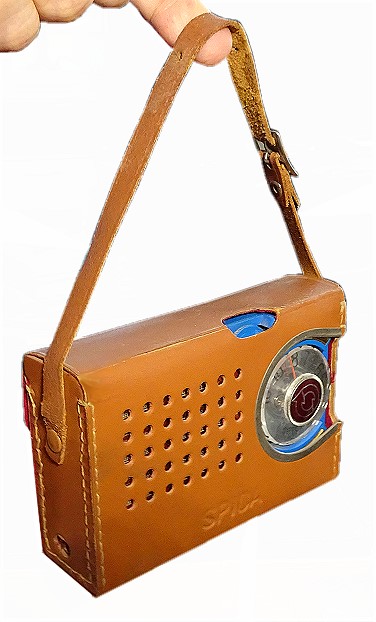

Bemerkung 3:Zubehör Tragetasche. Es gab Modellvarianten mit verschiedenen "Skalen" und Transistor-Bestückungen
Gruppe:(MW-Transistor) , (E)

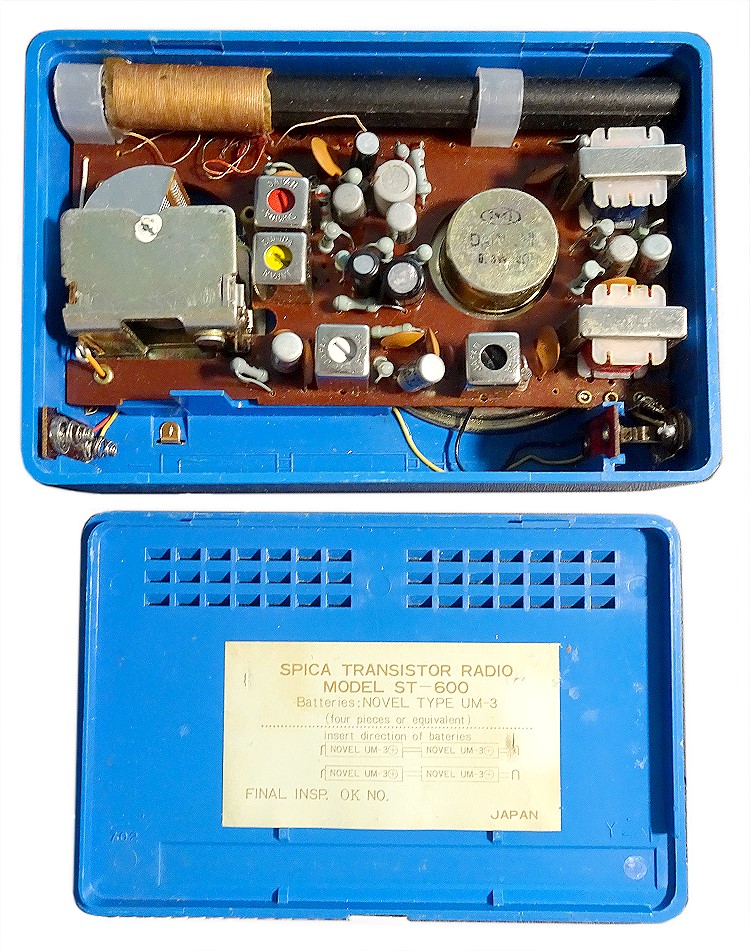

Details 1:anzeigen ...

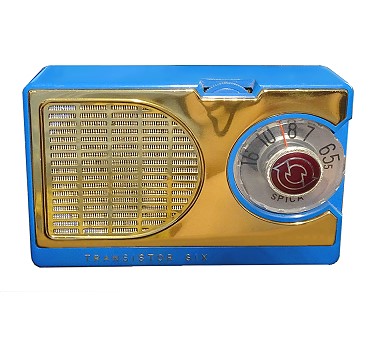

weitere Ansicht
