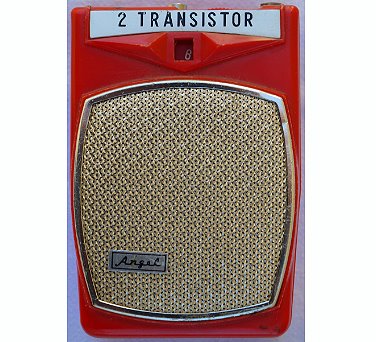

Angel Boy's Radio

Modell:2 Transistor Radio (Boy's Radio)
Herstellungsjahr:1960

Beschreibung
Einfaches Zwei-Transistor-Radio, auch Boy's Radio genannt. Made in Japan. Nutzt das Reflexprinzip. Schaltbild bei "Details 1" beachten.

Baujahr noch nicht bestimmt.

Technische Daten
Schaltung:Geradeaus-Reflex
Transistoren:2 (2SA83, 2SB77), 1 Diode 1N60
Kreise:1
Frequenzen:MW
Lautsprecher:1
Spannungen:9 Volt Block
Gehäuse:Plastik mit Metallgrill
Skala:Sichtfenster vor Abstimmdrehknopf
Abstimmung:Drehkondensator
Komfort:Ferritantenne, aufschraubbare Teleskopantenne, Ohrhöreranschluß
Gewicht:130 Gr.
Maße:9 x 6 x 3 cm
Bemerkung 1:Durch das Reflexprinzip arbeitet der erste Transistor als HF-Verstärker und NF-Vorverker gleichzeitig.

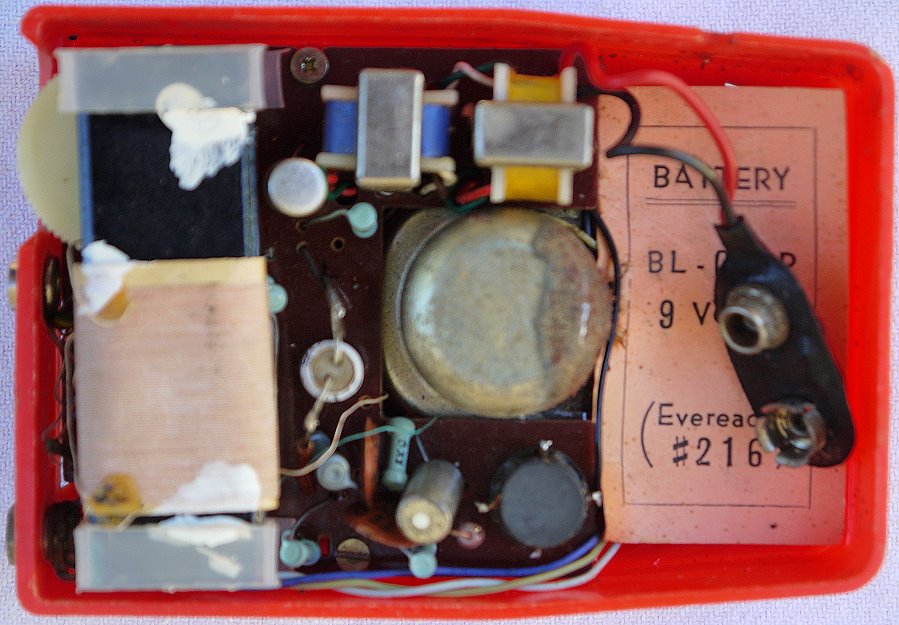

Bemerkung 2:Die HF-Gleichrichtung erfolgt über eine Germanium-Diode. 2 NF-Transformatoren.
Bemerkung 3:Die Fotos hat "Ulmhorst", Horst aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Boys) (Reflex)
Details 1:anzeigen ...

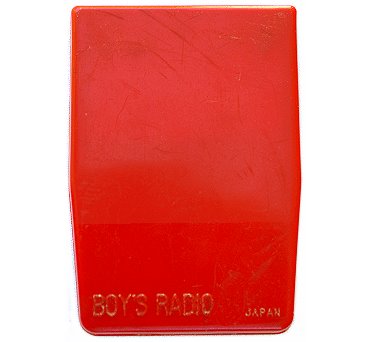

weitere Ansicht
