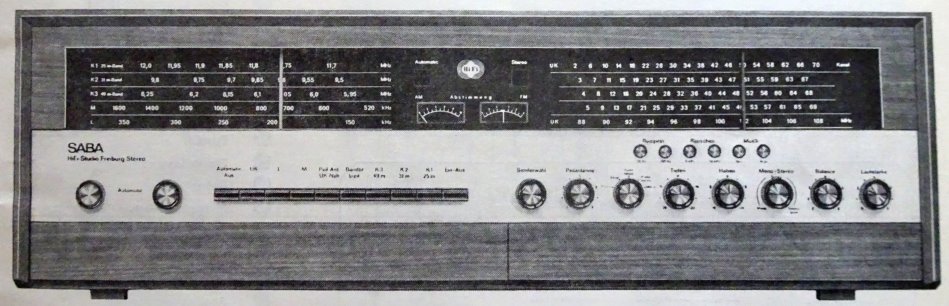

Saba HiFi-Studio Freiburg Stereo
| Modell: | HiFi-Studio Freiburg Stereo | | Herstellungsjahr: | 1966 |
| |
| Beschreibung |

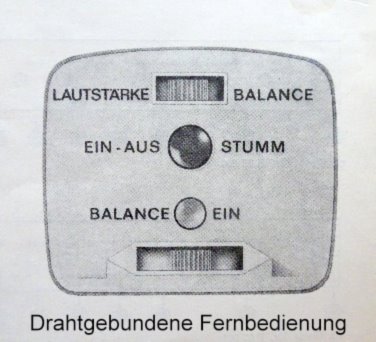

Absolutes Spitzen-Steuergerät mit Motorsuchlauf und HF-Stereophonie mit Fernbedienungs-Möglichkeit. Weitgehende Beeinflussungsmöglichkeiten der Signalwege und Klangbilder. Zusatzbedienfeld hinter Abdeckplatte vorn unten rechts. Das Gerät kam in zwei Versionen heraus, die sich am abgedeckten Bedienfeld unterschieden.
Siehe auch die Sonderseite zum Gerät.
Hinweis von "Klarzeichner", Stefan aus dem WGF: Die Konzeption des Gerätes ging übrigens auf ein Preisausschreiben der Zeitschrift "hobby - Das Magazin der Technik" zurück, bei dem die Leser nach den Soll-Eigenschaften eines Traumradios gefragt wurden. Das Ergebnis hat Saba dann realisiert.. (Hobby-Wettbewerb: Hobby-Ausgabe 23/65, 03.11.1965). |
| |
| Technische Daten |
| Schaltung: | Superhet | | Transistoren: | 58 | | Kreise: | 8 AM, 17 FM ! | | Frequenzen: | LM, MW, 3 x KW (49 m, 31 m, 25 m), UKW | | Lautsprecher: | keine | | Spannungen: | 115 - 240 Volt (150 Watt) | | Gehäuse: | Holz | | Skala: | 2 x rechteckig links und rechts
UKW-Skala: unten Frequenzliste, darüber 4 Skalen zur genauen Einstellung der UKW-Kanäle 1 - 70 (so ergibt sich auf einer relativ kurzen Skala eine gute Anzeige-Genauigkeit). | | Abstimmung: | Drehkondensator mit Motorantrieb | | Komfort: | 16 Drucktasten Zusatz-Schalter hinter Abdeckplatte, Motor-Suchlauf / Schnell-Lauf u. manuell getrennte AM / FM - Abstimmung, | | Gewicht: | ? | | Maße: | 75,5 x 23,5 x 34 cm | | Bemerkung 1: | Ferrit-Antenne, Scharfabstimmung, Rauschunterdrückung, Bandbreiten-Schaltung, | | Bemerkung 2: | NF: 2 x 30 Watt Sinus, Ferrit-Antenne, Rausch- und Rumpelfilter, Tonblenden.
Anschlüsse: TA (Magnet u. Kristall), TB1 u. TB1, Mikrofon, Reserve, 8 Lautsprecher-Ausgänge, zum Nachhallverstärker, | | Bemerkung 3: | Stereo-Decoder eingebaut. Damaliger Preis 1998 DM. TB-Hinterbandkontrolle, Kanalvertauschung, Phasentausch, | | Gruppe: | (I) (30) (Stereo) (Steuergerät) |
|
weitere Ansicht
|
|
