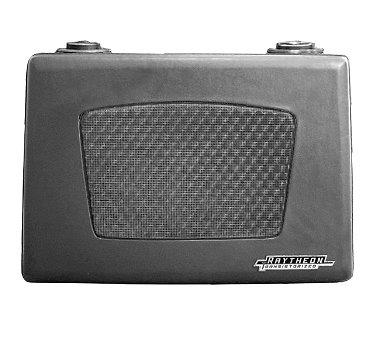

Raytheon 8TP1

Modell:	8TP1
Herstellungsjahr:	1955

Beschreibung
Fast zeitgleich mit dem Regency TR1 eingeführt, verfügt der deutlich größere 8TP1 statt 4 über 8 Transistoren. Es gab verschiedene Modell-Varianten (Gehäusefarben, Knöpfe, Lautsprechergrills): 8TP1. 8TP-2, 8TP-3, 8TP4.

Technische Daten
Schaltung:	Superhet
Transistoren:	8 (2 x CK761, 3 x CK760, 3 x CK722)
Kreise:	5
Frequenzen:	MW
Lautsprecher:	1 (kein Kopfhöreranschluß)
Spannungen:	4 x 1,5 Volt (Monozellen)
Gehäuse:	bespanntes Plastik
Skala:	rund auf Abstimmknopf
Abstimmung:	Drehkondensator
Komfort:	Tragegriff - abnehmbar, Ferritantenne,
Gewicht:	?
Maße:	23,5 x 18 x 7 cm

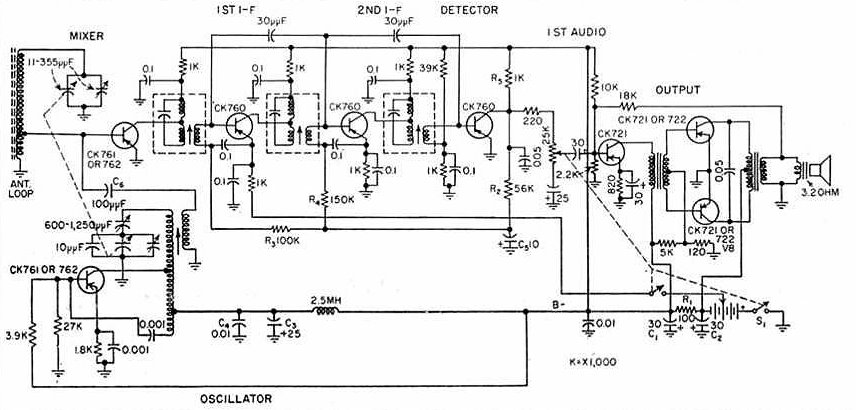

Bemerkung 1:	HF-Gleichrichtung mit Klasse-B-Detektor-Transistor. Getrennter MW-Oszillator. Mehr zur Schaltung hier
Bemerkung 2:	damaliger Preis: 80 US-Dollar
Bemerkung 3:	Thanks to Paul
Gruppe:	(V) (MW-Radio)
Details 1:	anzeigen ...

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
