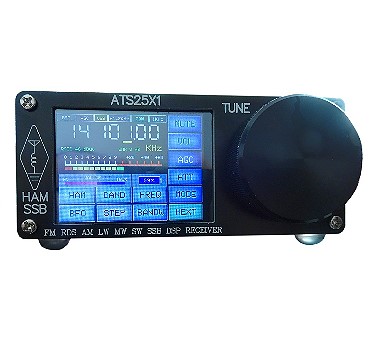

Harduino ATS25X1
| Modell: | ATS25X1 | | Herstellungsjahr: | 2021 |
| |
| Beschreibung |
Kompakter DSP-Weltempfänger aus China mit Touch-Screen. 75 Speichertasten für alle Bänder.
Eine inoffizielle Bedienungsanleitung zum ATS25X1 in deutsch ist hier zu finden. |
| |
| Technische Daten |
| Schaltung: | DSP | | Transistoren: | Halbleiter, Schaltkreise (z.B. Si4735/32) | | Kreise: | ? | | Frequenzen: | 153 (148) - 30000 kHz (in Abhängigkeit vom Band / HAM-Bereich) und 64 (87,5) - 108 MHz. Frequenzbereich 1801 - 1999 kHz nicht aufrufbar. MW 514 - 1800 KHz, LW 153 - 522 KHz, KW-Rundfunk 2000 - 26100 kHz, HAM 630 Meter bis 29999 KHz., | | Lautsprecher: | 1 | | Spannungen: | Li Akku 3,38 Volt mit 2000 mAh, über USB-C aufladbar | | Gehäuse: | Metall, Plastik | | Skala: | 2,4 Zoll Farb-Touch-Display mit Hintergrundbeleuchtung | | Abstimmung: | digital via Drehknopf, Direkteingabe über Touch-Tasten, Speicherabruf | | Komfort: | Grosses Bediendrehrad und Drückfunktion. Screen-Saver mit Zeitsteuerung und Wechseltext abschaltbar. Grafische Scanfunktion. | | Gewicht: | 400 Gr. | | Maße: | 11 x 4,8 x 10,2 cm | | Bemerkung 1: | Anschlüsse:
BNC-Antennenbuchse.
3,5 mm Stereo-Klinke für Ohrhörer.
USB-C für Akku laden und Update. | | Bemerkung 2: | Funktionen:
Band (LW, MW, KW, UKW, CB). HAM:
11 Amateurfunk-Bänder und Baken (LW) | | Bemerkung 3: | UKW-RDS, Scan up und down in zwei Stufen, Bandbreitenumschaltung 0,5 - 6 kHz (je nach Band).
Modulationsarten: FM (UKW), AM / USB / LSB / CW. Retro-Skala-Option. Feldstärke-Skala mit RSSI und SNR. Batterieanzeige, Helligkeits-Steuerung, AGC (kaum wirksam). ATT Abschwächer, Mute, | | Gruppe: | (E) (Weltempfänger) (Tropenband) (DSP) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

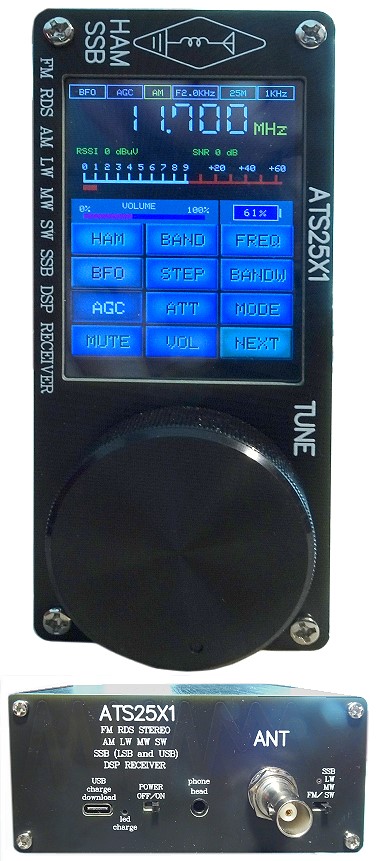

weitere Ansicht
|
|
