Nordmende

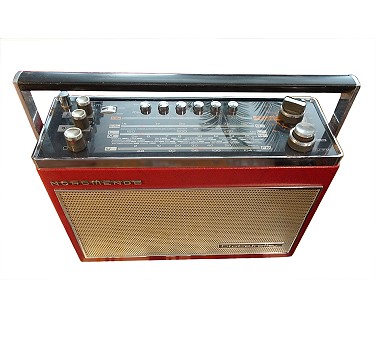

Modell:Globetrotter (867.601.00)
Herstellungsjahr:1967

Beschreibung
Auch als "Globetrotter 7/601" bekannt.

Weltempfänger mit 11 gespreizten Kurzwellenbereichen und Grenzwelle, leider in den KW-Bereichen nur mit Dezimalskalen, aber mit Umrechnungstabelle. Recht brauchbare KW-Empfindlichkeit (10-15 uV). Trotz der Selektionsgrenzen des Einfachsuper-Prinzips wird auf den KW-Bändern 1-11 immerhin ein separates KW-Teil verwendet, das mit 3 Transistoren (HF, Oszlllator, Mischer/ZF-Stufe) arbeitet. Für LW, MW, Grenzwelle wird eine extra Misch/Oszillator-Stufe genutzt, die bei KW 1-11 als zusätzliche ZF-Stufe fungiert. In der AM-Demodulatorstufe werden zwei Dioden genutzt: Demodulation und Regelspannung. br>
Nordmende galt neben Grundig und Schaub-Lorenz zu den führenden Weltempfänger-Herstellern in Deutschland.

Kurzwelle: Vor dem Internet-Zeitalter war Kurzwellen-Empfang das fast einzige Mittel, weltweit an Nachrichten und Informationen direkt von der Quelle zu kommen. Allerdings war KW-Hören nicht ganz einfach. Es kam auf die Tages- und Jahreszeiten, auf die Empfänger-Qualität und teilweise auf den 11-Jahre Sonnenfleckenzyklus bei Weitempfang an.

Demontage-Hinweise: An Unterseite das Batteriefach öffnen und die vier Schrauben entnehmen, dann kann das Gehäuse nach oben abgezogen werden, die Knöpfe müssen dafür nicht entfernt werden.

Die Fotos bei "Details 1", "Details 1" und "Details 2" beachten.

Technische Daten
Schaltung:Superhet 460kHz / 10,7 MHz
Transistoren:14 (AF106, AF125, 4*AF126, AC163, AC162, 2*AC117, AC 162, 2*AF106, AF125.)
Kreise:7 AM, 11 FM.
Frequenzen:LW, MW, Grenzwelle (1,5 - 3,5 MHz), KW (80-200 m, 80, 61, 59, 49, 41, 31, 25, 19, 16, 13, 11 m), UKW.
Lautsprecher:1 (Batterie 2,5 Watt. 4 Watt Autobetrieb) Oval
Spannungen:5 x 1,5 Volt, Netzteil optional
Gehäuse:Holz/Plastik
Skala:Div. Skalen oben
Abstimmung:3-fach Drehkondensator
Komfort:UKW-AFC, 6 Drucktasten, ein KW Drehschalter, AM-Filter Schalter, Feldstärke/Batterie- Anzeige, Großlautsprecher, Skalenlampe
Gewicht:3,8 kg o.B.
Maße:31 x 21 x 10,5 cm
Bemerkung 1:Autobetrieb möglich.
Bemerkung 2:Preis damals 695,-- DM ! Autohalterung mit Schloß 75,-- DM
Bemerkung 3:TA/TB, externer Lautsprecheranschluß, 2 Tonblenden, Tragegriff.
Gruppe:(Weltempfänger) (E) (Kofferradio) (Grenzwelle)
Details 1:als PDF-Datei anzeigen ...

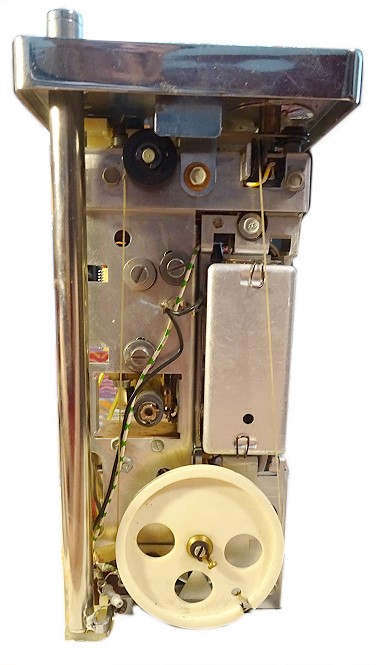

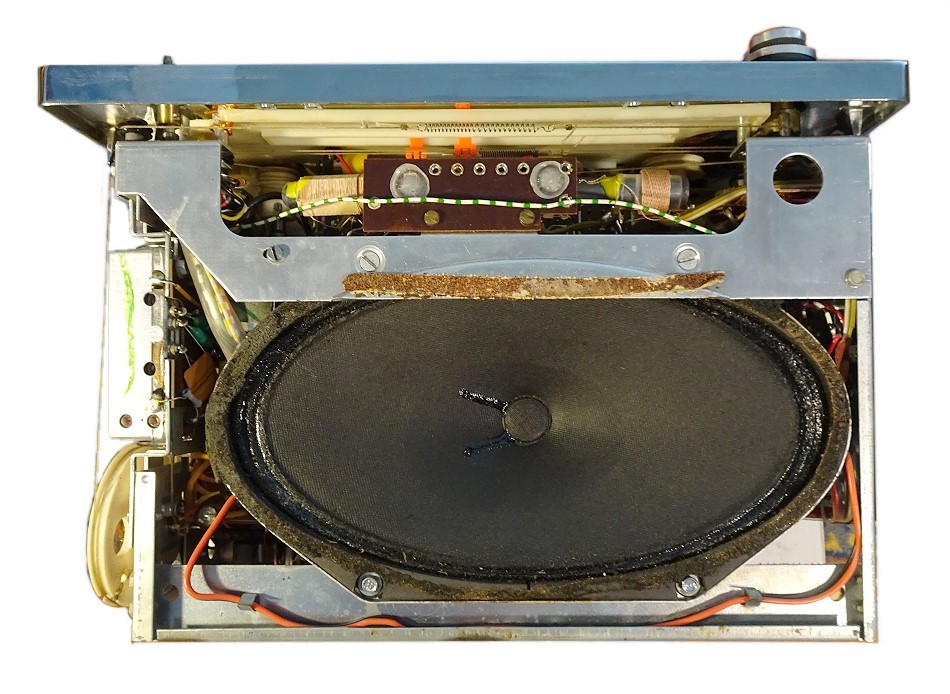

Details 1:anzeigen ...

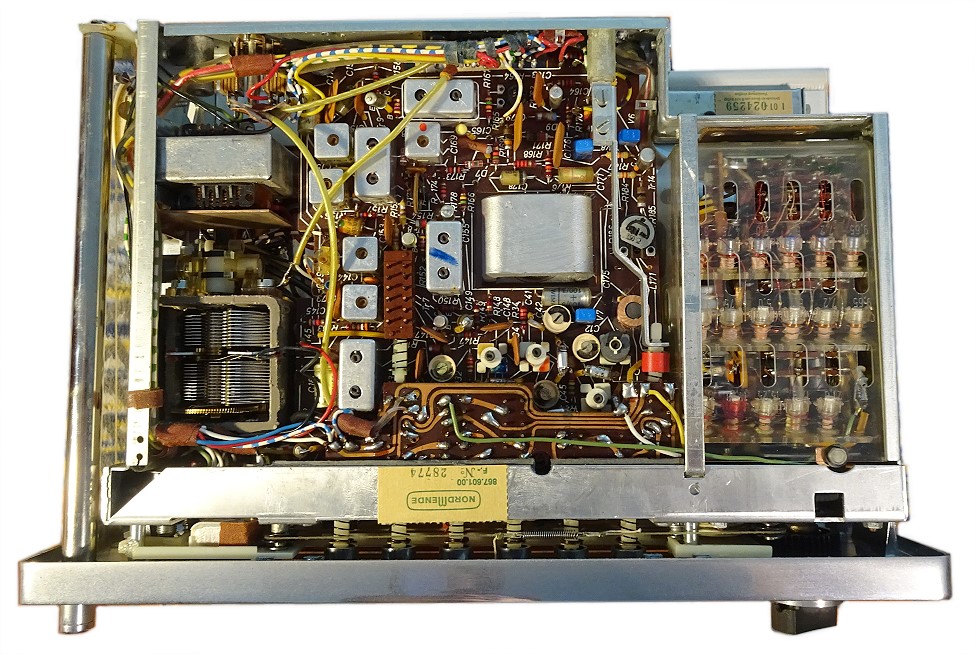

Details 2:anzeigen ...

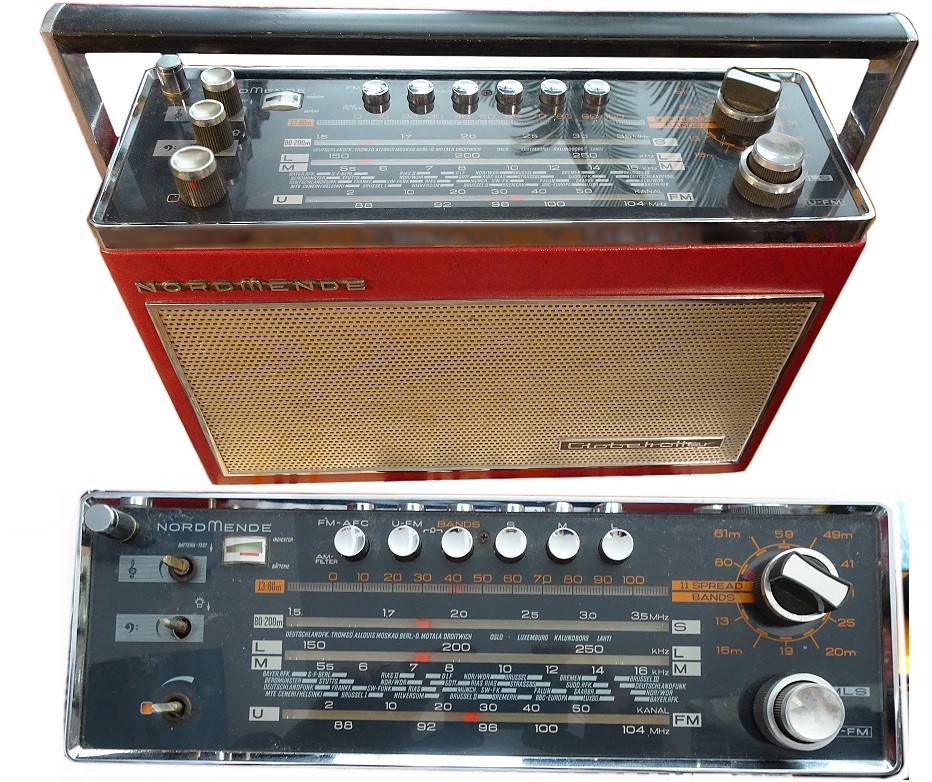

weitere Ansicht
