Sony
| Modell: | ICF-SW20 | | Herstellungsjahr: | 1989 |
| |
| Beschreibung |
Kompakter Weltempfänger. Auf den sieben KW-Bändern als Doppelsuper, dadurch gute Empfangsleistung in dicht belegten Rundfunk-Bändern.
Feldstärke-LED. Der damals kleinste KW-Doppelsuper?
Kurzwelle: Vor dem Internet-Zeitalter war Kurzwellen-Empfang das fast einzige Mittel, weltweit an Nachrichten und Informationen direkt von der Quelle zu kommen. Allerdings war KW-Hören nicht ganz einfach. Es kam auf die Tages- und Jahreszeiten, auf die Empfänger-Qualität und teilweise auf den 11-Jahre Sonnenfleckenzyklus bei Weitempfang an. |
| |
| Technische Daten |
| Schaltung: | Superhet und Doppelsuper (bei KW als Konverter) auf Quarzmischer-Basis (7 Quartze), dadurch auf KW recht genaue Frequenzanzeige | | Transistoren: | 16 Transistoren / 3 Schaltkreise (CX20091, CF77392NC. XN4608) | | Kreise: | KW-Konverter: 1 Breitband-"Kreis".
1. ZF: 1 Keramik-Doppelfilter
2. ZF: 2 Kreis | | Frequenzen: | MW, UKW.
7 gespreizte KW-Bereiche:
49, 41, 31, 25, 19, 16, 13 Meter (Frequenzen siehe das zweite Foto der Skalen) | | Lautsprecher: | 1 (mit Plastikmembran) | | Spannungen: | 2 x 1,5 Vollt AA | | Gehäuse: | Plastik | | Skala: | Analog mit 9 Vertikal-Skalierungen | | Abstimmung: | Drehkondensator | | Komfort: | Schaltbare Klangblende-Schalter, Kopfhöreranschluß, Tasten-Arrettierung, 3 Wellenbereich-LEDs | | Gewicht: | 220 Gr (mit Batterie) | | Maße: | 11 x 7 x 2,5 cm | | Bemerkung 1: | Teleskopantenne f. UKW, KW, Ferritantenne für MW. | | Bemerkung 2: | Ausschalter verriegelbar. | | Bemerkung 3: | Der KW-Bereich arbeitet nach dem Konverter-Prinzip. Die HF-Vorstufe ist breibandig und wird nicht Innerband abgestimmt. Der erste Mischer (unabgestimmt) setzt auch 10,7 MHz (+ - 350 kHz) via Breitband-Keramikfilter um. Der zweite (abgestimmte) Mischer setzt auf 455 kHz mit normalen L/C-Filtern um.
Bei MW Einfachsuper 455 kHz ZF.

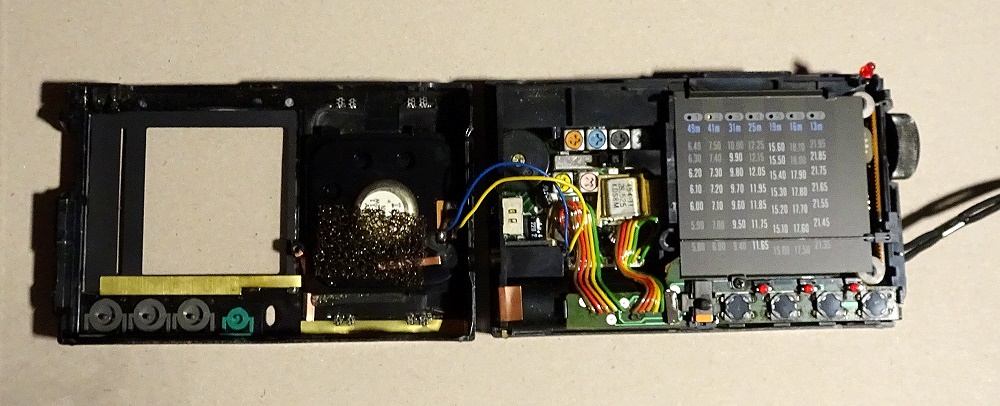

Bei UKW Einfachsuper 10,7 MHz. | | Gruppe: | (Miniatur-Radio) , (Subminiatur-Radio) , (Weltempfänger) , (E) | | Details 1: | anzeigen ... |
|

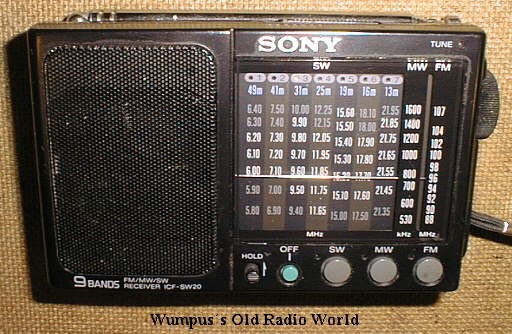

weitere Ansicht
|
|
