Sony

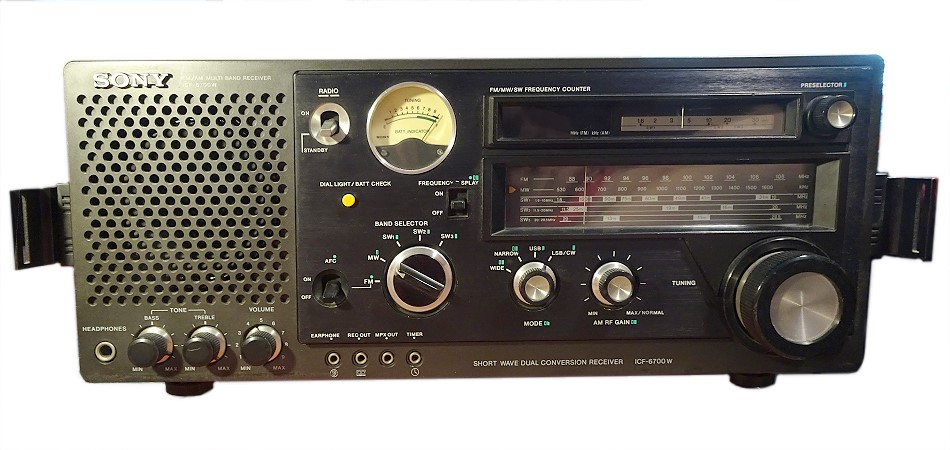

| Modell: | ICF6700W | | Herstellungsjahr: | 1978 |
| |
| Beschreibung |
Doppelsuper mit Weltempfänger-Eigenschaft mit analoger Skala und digitaler Frequenzanzeige. Auf den KW-Bereichen ein per Hand bedienbarer Pre-Selector zur Verbesserung der In-band-Selektion. Der Frequenzzähler ist abschaltbar. Teleskopantenne und zuschaltbare externe Antennen für AM / FM.
Das Gerät war auf KW durchschnittlich empfindlich und durch das Doppelsuper-Prinzip auch relativ störfrequenz-frei. Die neben der analogen Skala zuschaltbare Digital-Anzeige macht das Auffinden von Sendern komfortabel. Es gab auch eine Version ICF-6700L (mit zusätzlicher Langwelle). Amateurfunk (USB / LSB /CW) etwas suboptimal, da nur durch Hauptabstimmknopf hinsichtlich der Frequenz feineinstellbar.
Kurzwelle: Vor dem Internet-Zeitalter war Kurzwellen-Empfang das fast einzige Mittel, weltweit an Nachrichten und Informationen direkt von der Quelle zu kommen. Allerdings war KW-Hören nicht ganz einfach. Es kam auf die Tages- und Jahreszeiten, auf die Empfänger-Qualität und teilweise auf den 11-Jahre Sonnenfleckenzyklus bei Weitempfang an.
Hinweise zur Geräte-Öffnung: 5 Schrauben an Rückwand lösen. Vorsichtig Rückteil abziehen. Achtung: Zwei Leitungsränge verhindern die Total-Entnahme der Rückwand. Nur nach lösen weiterer Schrauben innen an der Rückwand und Entlötung einiger Drähte ist die Rückwand frei, etwas service-unfreundlich.

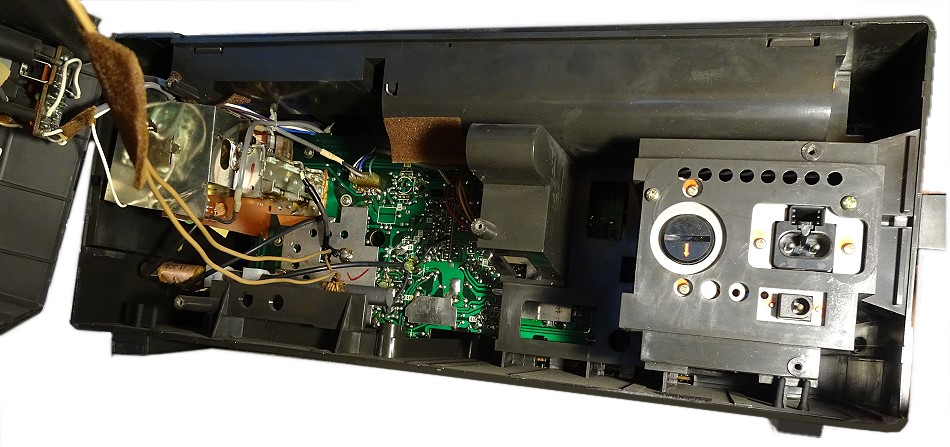

Blickt man in das Gerät, erkennt man ein Gehäuse mit viel Luft :-) |
| |
| Technische Daten |
| Schaltung: | Superhet , Doppelsuperhet (1.ZF 10,7 MHz (auch bei AM) und 2. ZF 455 kHz) | | Transistoren: | 45 Transistoren und div Schaltkreise | | Kreise: | KW ~: 5 diskrete Kreise, 4 Keramik-Filter | | Frequenzen: | 3 x KW:
(SW1: 1,6-10 MHz /
SW2: 11,5-20 MHz /
SW3: 20-29,5 MHz),

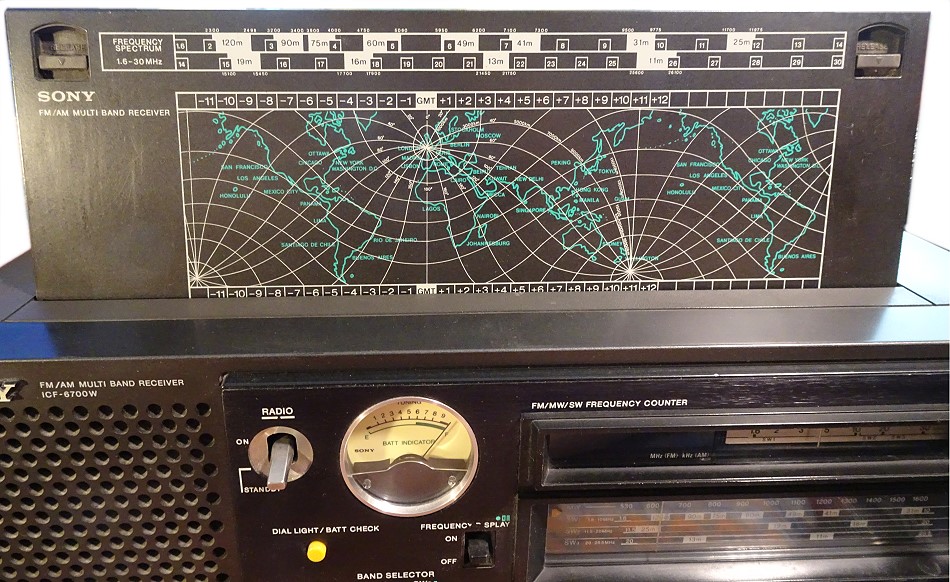

MW, UKW. | | Lautsprecher: | 1 | | Spannungen: | 110 / 220 Volt Wechselstrom. 6 x 1,5 Volt Mono-Batterien und 9 Volt-Eingang | | Gehäuse: | Plastik, mit Seitengriffen auch für Trageriemen | | Skala: | Analoge Skala mit Zeiger, Pre-Selector mit Zeiger, 4-Stellen Frequenzanzeige | | Abstimmung: | Drehkondensator mit Schwungradantrieb. | | Komfort: | Digital und Analogfrequenz-Anzeige. Vorkreis- Abstimmung, HF- Regelung, Feldstärke- Anzeige-Instrument, Welt-Zeit-Karte. Tonblenden (Bass / Höhen) | | Gewicht: | 5,5 kg | | Maße: | 45 x 18 x 23 cm | | Bemerkung 1: | Bandbreitenumschaltung (breit schmal), USB, LSB / CW. Antennen-Eingang umschaltbar (eingebaute Teleskop-Antenne u. externe Antenne für MW und KW) | | Bemerkung 2: | Zuschaltbare Skalenbeleuchtung. UKW-AFC. Rec-Out, MPX-Out. | | Bemerkung 3: | Regelspannung: Automatic und Handeinstellung. Kopfhörer-Anschluss | | Gruppe: | (Sony) (Tropenband) (Weltempfänger) (E) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

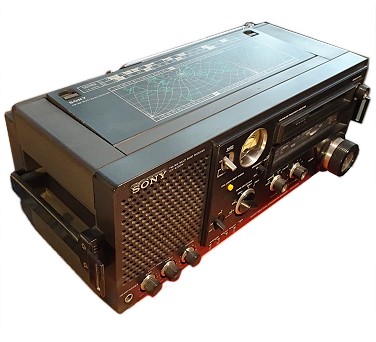

weitere Ansicht
|
|
