Loewe Opta
| Modell: | TS98 electronic (53 216) | | Herstellungsjahr: | 1973 |
| |
| Beschreibung |

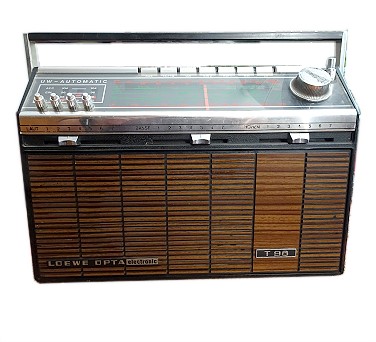

Großes Kofferradio mit interessantem Design in Schrägpult-Form. Aufgrund der zwei KW-Bereiche mit relativ großem KW-Erfassungsbereich bedingt auch als "Weltempfänger" zu bezeichnen. Durch zusätzlichem Hochtöner gute Klangwiedergabe. Durch drei UKW-Programmtasten können schnell 4 Sender angewählt werden.
Hinweise zur Geräteöffnung: An Rückseite im Batteriefachbereich die zwei Schrauben lösen und dann die Rückwand herausschwenken (nach oben).

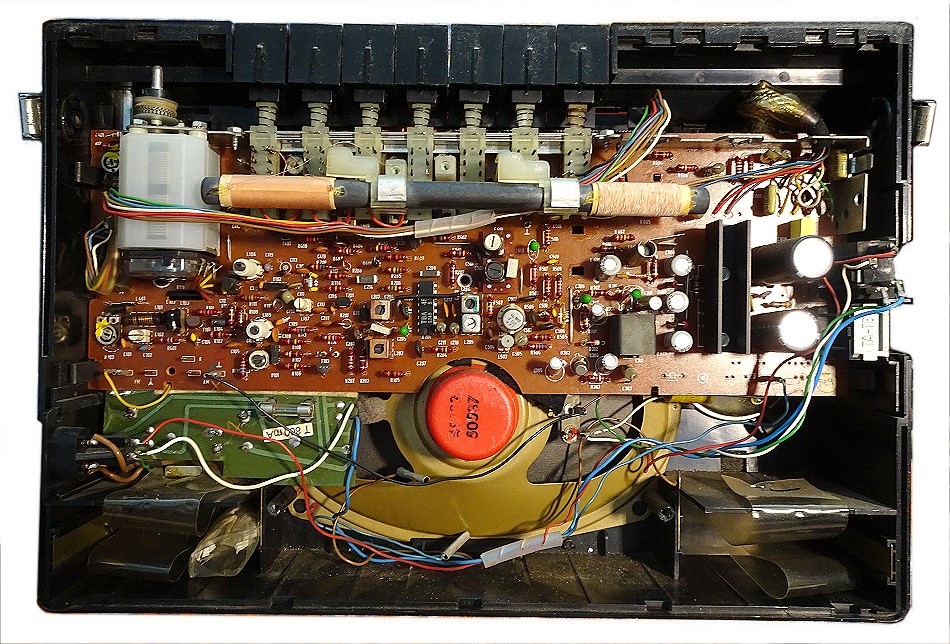

Innenansichten bei "Details 1" und "Details 2". |
| |
| Technische Daten |
| Schaltung: | Superhet | | Transistoren: | 9 + 2 Schaltkreise | | Kreise: | 4 AM + 1 AM-Keramik, 5 FM + 5 FM-Keramik | | Frequenzen: | MW 520-1600 KHz), LW (150-350 KHz), KW1 (10-18 MHz), KW2 (6-10 MHz), UKW (87-104 MHz) | | Lautsprecher: | 2 (18 x 13 cm und 5,2 cm) (3 Watt Batterie, 4 Watt Netzteil) | | Spannungen: | 6 x 1,5 Volt (9 Volt) , 220 Volt Netzteil | | Gehäuse: | Plastik | | Skala: | Schräge Kippskala | | Abstimmung: | Drehkondensator | | Komfort: | Tonblenden: Bass und Höhen. Antenne, 3 (4) progammierbare Stationstasten fuer UKW. 7 Drucktasten | | Gewicht: | 2,5 kg m.B. | | Maße: | 32 x 22 x 10 cm | | Bemerkung 1: | TA / TB. Tragegriff, 9 Volt-Anschluß, Ohrhörer-Anschluß | | Bemerkung 2: | Ferrit-Antenne und UKW-Teleskop, Tragegriff, NF-Stufe mit Schaltkreis | | Bemerkung 3: | Das Radio ist ein Geschenk von meinem Funkfreud Adi, DJ3KM | | Gruppe: | (Weltempfänger) (E) (Kofferradio) (adi, 3km) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

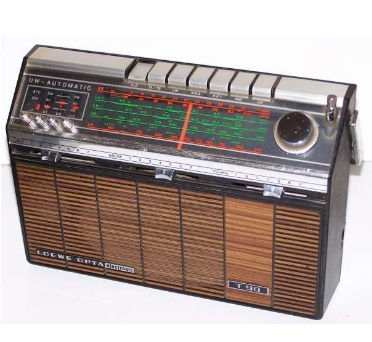

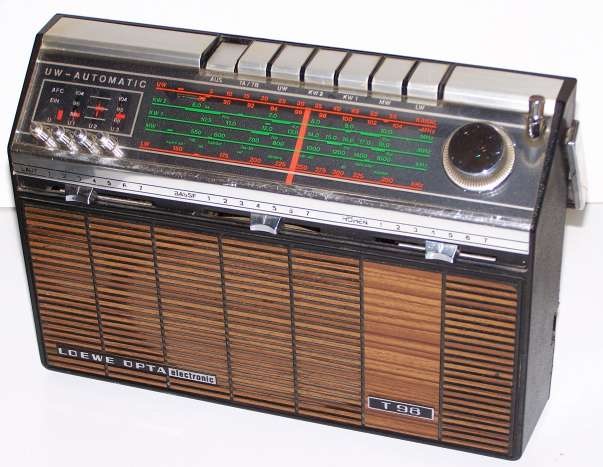

weitere Ansicht
|
|
