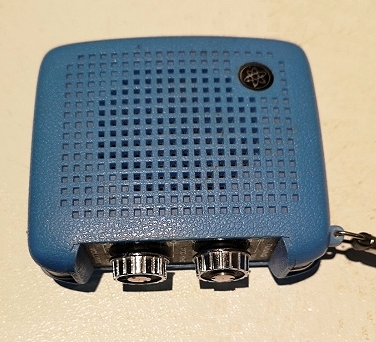

Eduscho Emperor

Modell:Emperor
Herstellungsjahr:1971

Beschreibung
Kompaktes Taschentransistor-Radio im interessanten Design, das damals u.a. von der Kaffee-Kette Eduscho angeboten wurde. Das Radio wurde aber auch unter weiteren Namen angeboten: Cosmosonic, Aitron, etc.

Kleineisenendstufe ( mit kleinem Treibertrafo der einen Mittelabgriff sekundär hat und so die gegenphasigen Signale liefert für die beiden 2SB176 oder ähnlich die dann einen Gegentaktausgangstrafo ansteuern.

Selbstschwingender Mischer - eine ZF Stufe - NF Treibertransistor - Gegentakt NF Endstufe.

Technische Daten
Schaltung:Superhet
Transistoren:6 (4 x 2SC1390, 2 x 2SB176), 3 Dioden 1N4148. Eine Diode als Bedämpfungsregler (Regelspannung) an ZF-Stufe, 1 Diode zur Arbeitspunkt-Einstellung des Mischers, 1 Diode zur AM-Demodulation.
Kreise:4
Frequenzen:MW
Lautsprecher:1 (100 - 200 mW)
Spannungen:1,5 Volt AA
Gehäuse:Plastik

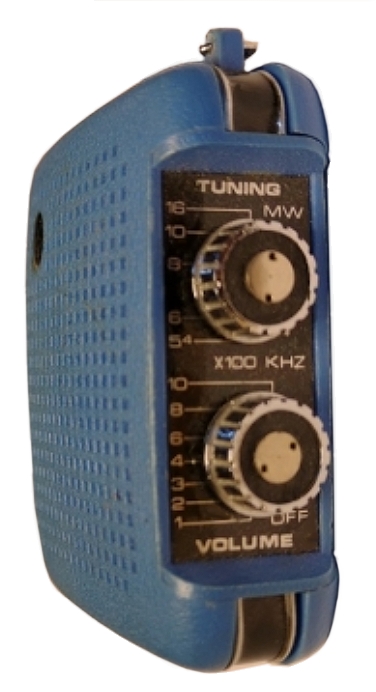

Skala:Halbkreis um Abstimmknopf
Abstimmung:Drehkondensator
Komfort:Trageschlaufe, Ferritantenne, Ohrhöreranschluß
Gewicht:ca 150 Gr.
Maße:6,5 x 7,5 x 2,5 cm
Bemerkung 1:Das Radio gab es in verschiedenen Farben, hell- und dunkelgelb, rot, blau, grün, weiß und schwarz.
Bemerkung 2:Damaliger Preis 5 DM. Made in China / Hong Kong.
Bemerkung 3:Die Fotos wurden von "Martin.M" aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (MW-Transistor)

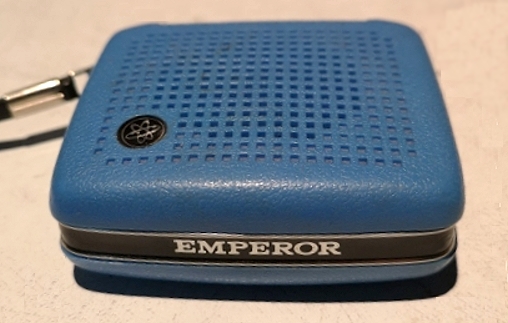

Details 1:anzeigen ...

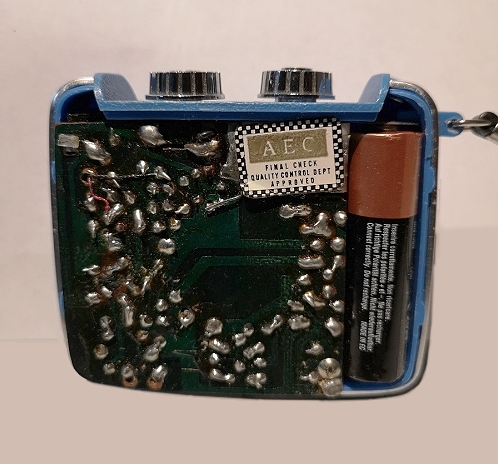

weitere Ansicht
