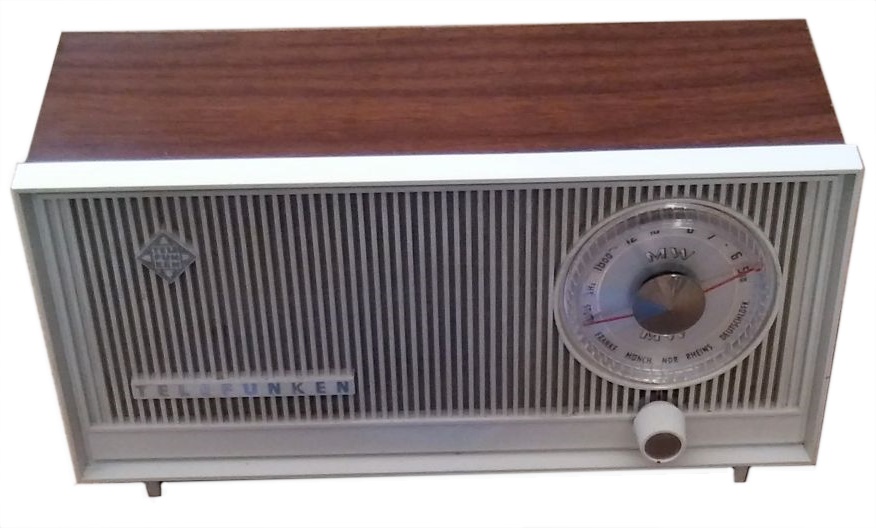

Telefunken Kamerad
| Modell: | Kamerad | | Herstellungsjahr: | 1963 |
| |
| Beschreibung |
Transistorradio-Bausatz (125 Einzelteile) zum Selbstaufbau eines einfachen Radios für Mittelwelle. Prinzip: HF-Vorstufe, Dioden-Gleichrichtung, 2-stufiger trafo-gekoppelter NF-Verstärker.

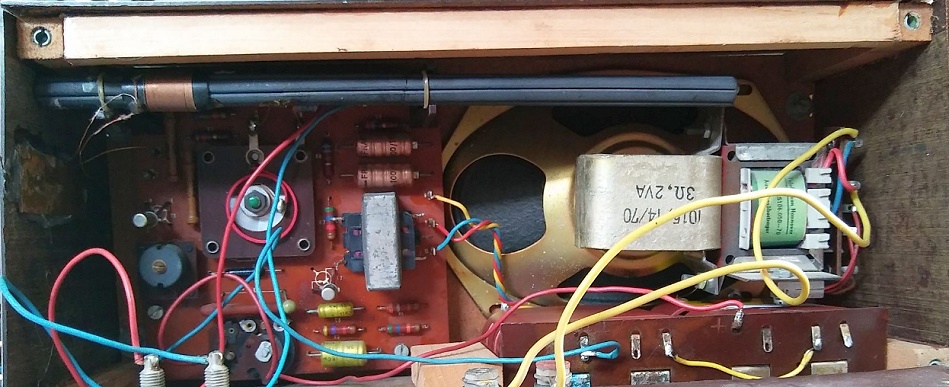

Es gab eine 48-Seiten-Anleitung mit 50 Abbildungen. Diese Anleitung wird in einem Funkschau-Artikel gelobt. Löt-Erfahrungen waren Voraussetzung. Der Aufbau befindet sich größtenteils auf einer gedruckten Leiterplatte. Abgleicharbeiten sind nicht oder nur am Schwingkreis zur Feinjustage nötig.

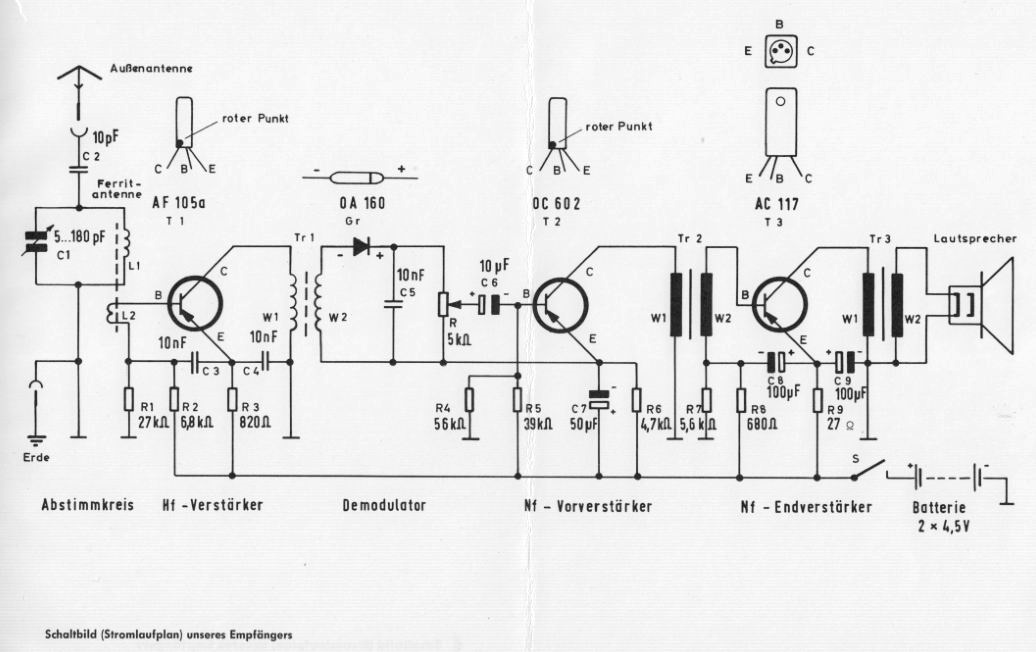

Das Schaltbild ist bei "Details 1" anklickbar. |
| |
| Technische Daten |
| Schaltung: | Geradeaus | | Transistoren: | 3 (AF105a oder AF138, OC602 oder AC122, AC117) | | Kreise: | 1 | | Frequenzen: | MW | | Lautsprecher: | 1 (oval) | | Spannungen: | 9 Volt (2 x 4,5 Volt) | | Gehäuse: | Plastik, andere | | Skala: | rund vorn rechts | | Abstimmung: | Drehkondensator | | Komfort: | . | | Gewicht: | 1,5 kg | | Maße: | 27,5 x 13,5 x 11 cm | | Bemerkung 1: | Ferrit-Antenne für Nahempfang, erweiterbar durch steckbare Drahtantenne und Erde. | | Bemerkung 2: | Damaliger Preis 89,00 DM. Es gibt ein Artikel über den Bausatz in der Funkschau Heft 11/1964 S. 287 von Günter Fellbaum. Dort ist auch ein Blick in den Baukasten zu sehen. | | Bemerkung 3: | Die Fotos wurden von "WalterBar", Walter aus dem Wunmpus-Gollum-Forum bereit gestellt. | | Gruppe: | (F) (Mittelwelle) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

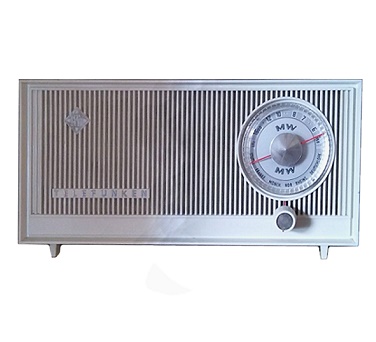

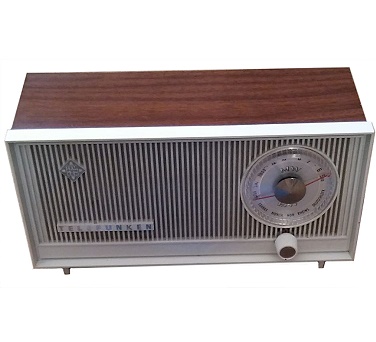

weitere Ansicht
|
|
