Standard

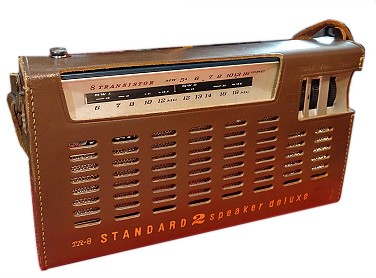

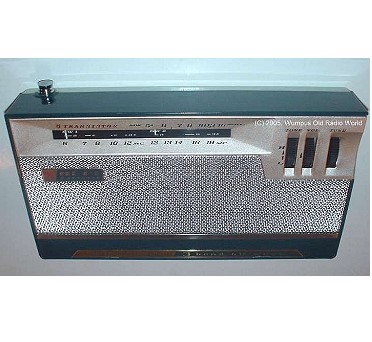

Modell:SR H505
Herstellungsjahr:1961

Beschreibung
Transistor-Kofferradio. Drehkondensator mit Luftisolation! Gute KW-Empfindlichkeit. Ich hatte die Modell-Variante B von 1962-1970 in Gebrauch, mit den KW-Bereichen 3-8 und 8-22 MHz. Ein Geschenk meines Vaters. Es ist mir leider verloren gegangen. Erst in den späten Neunziger Jahren konnte ich ein gleiches Gerät via Internet ersteigern in der Modell-Variante A (6-12 und 12-18 MHz).

** Es hat beide Varianten auch mit verschiedenen Platinen-Layouts (gross und klein, mit und ohne kleinem Batterifach-Deckel)

Damals hörte ich damit sehr viel die Funkamateure auf 80, 40 und 20 Meter ab, das ging da noch durch die vielen amplitudenmodulierten Stationen. Aufgrund der zwei KW-Bereiche mit relativ großem KW-Erfassungsbereich bedingt auch als "Weltempfänger" zu bezeichnen.

Eine Modellvariante mit LW-Bereich

Weitere Fotos bei "Details 1" und "Details 2".

Ein YouTube-Video zum SR-H505 ... hier

Radio related Dictionary English / German

Technische Daten
Schaltung:Super
Transistoren:2SA70, 2SA101AA, 2SA101AB, 3 * 2SB175A, 2 * 2SB178
Kreise:6
Frequenzen:Variante A: MW, 2 * KW (6-12 MHz und 12-18 MHz)
Variante B: MW, 2 x KW (3-8 MHz und 8-22 MHz)
Lautsprecher:2 (selten in den Jahren um 1962, ein Lautsprecher durch größerem Durchmesser eher für die Bässe, der andere für die Höhen)
Spannungen:3 x 1,5 Volt (Monozellen)
Gehäuse:Plastik
Skala:2 Skalenzeiger, zwei Skalen nebeneinander
Abstimmung:Luftistolierter Drehkondensator
Komfort:Tonblende, Anschlüsse für 2 Kopfhörer
Gewicht:1280 Gr (ohne Batterien)
Maße:24 x 13 x 5 cm
Bemerkung 1:hergestellt in Japan. Konstruktionsmangel: Die linke Halterung für die Batterien brach sehr leicht
Bemerkung 2:Katastrophen-Marken
Bemerkung 3:** = Es gibt eine Modellvariante mit kleiner Platine und einem kleinen Deckel in der Rückwand für das Batteriefach. Diese Variante scheint eine Spar-Version zu sein, da das NF-Teil keine Transformatoren hat.
Gruppe:(Weltempfänger) , (E) (V)

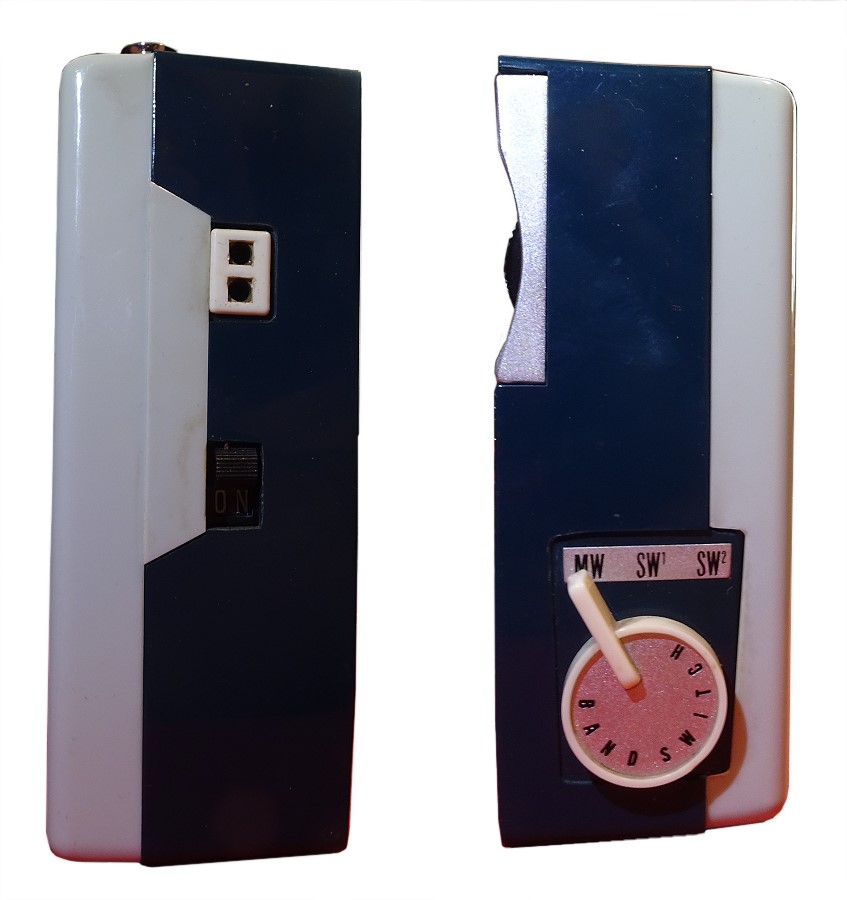

Details 1:anzeigen ...

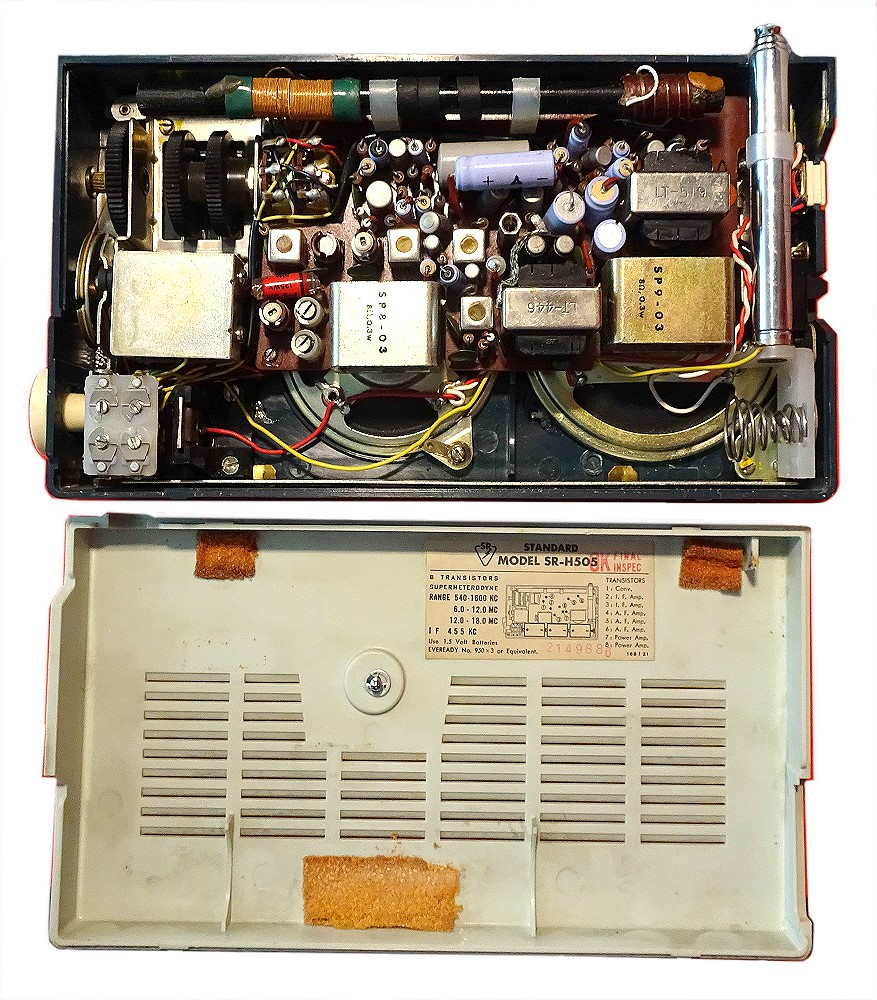

Details 2:anzeigen ...

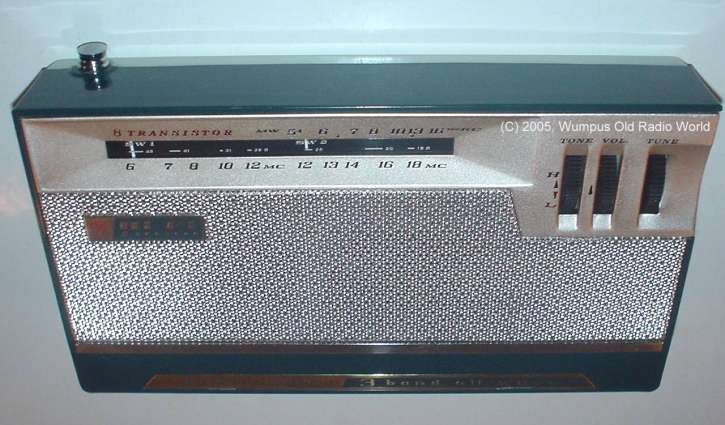

weitere Ansicht
