Standard
| Modell: | SR H505L | | Herstellungsjahr: | 1961 |
| |
| Beschreibung |

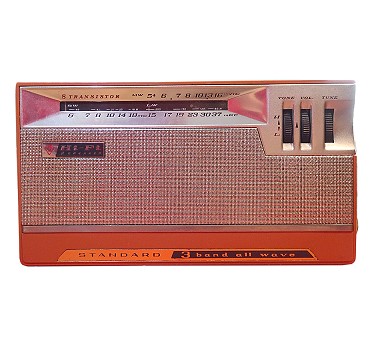

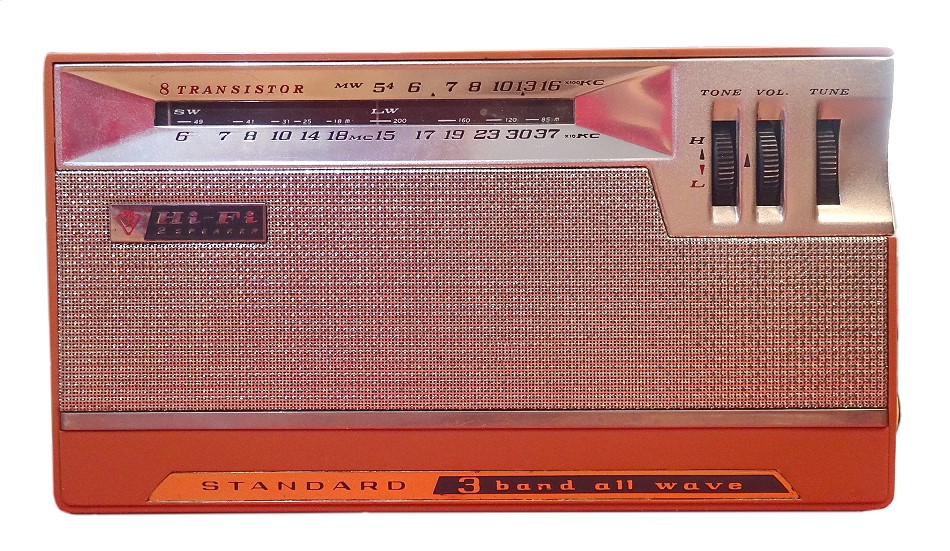

Transistor-Kofferradio mit 2 Lautsprechern. Modell-Variante mit einem LW-Bereich. Siehe auch Modell Standard SR H505 in zwei Modell-Varianten.
Innenansicht bei "Details 1". |
| |
| Technische Daten |
| Schaltung: | Superhet | | Transistoren: | 8 (2SA70, 2SA101, 2SA101, 2SB175, 2SB175, 2SB175, 2SB156, 2SB156) | | Kreise: | 6 | | Frequenzen: | LW (150-370 kHz), MW, KW (6-15 MHz) | | Lautsprecher: | 2 (Tiefton und Hochton-Systeme mit unterschiedlichen Größen) | | Spannungen: | 4,5 Volt (3 x Mono) | | Gehäuse: | Plastik mit Metall-Ziergitter im Lautsprecher-Bereich | | Skala: | 2 Skalenzeiger, Skala in zwei Bereichen nebeneinander und teilweiser Doppel-Skalierung (MW/LW) | | Abstimmung: | Guter Drehkondensator mit Luftisolation | | Komfort: | Tonblende, Anschlüsse für zwei Kopfhörer, Leder-Tragetasche | | Gewicht: | 1,280 kg | | Maße: | 24 x 13 x 5 cm | | Bemerkung 1: | hergestellt in Japan | | Bemerkung 2: | Katastrophen-Marken | | Bemerkung 3: | Konstruktionsmangel: Die linke Halterung für die Batterien brach sehr leicht | | Gruppe: | (E) | | Details 1: | anzeigen ... |
|

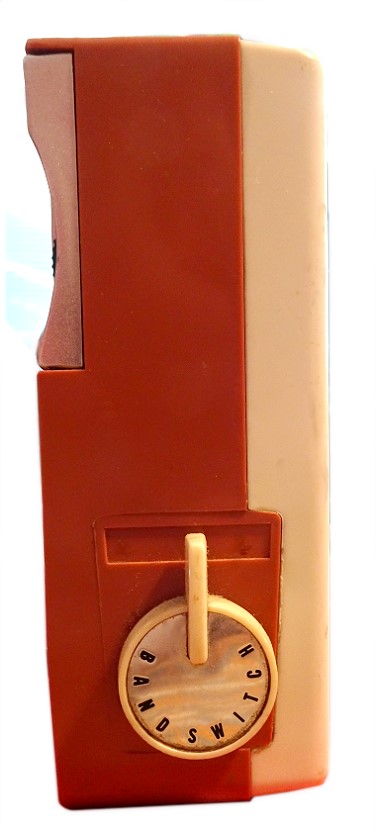

weitere Ansicht
|
|
