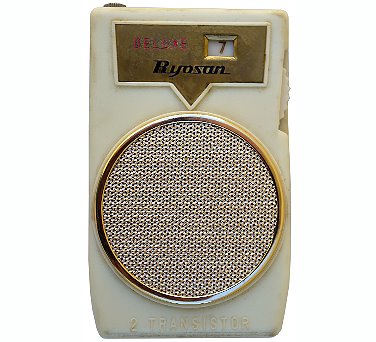

Ryosan Boy's Radio

Modell:	2 Transistor Radio (Boy's Radio)
Herstellungsjahr:	1960

Beschreibung
Einfaches Zweitransistorradio (Boy's Radio) Es verwendet das Reflexprinzip. Hergestellt in Japan. Das Baujahr ist noch nicht festgelegt. Schaltbild bei "Details 1" beachten.

Technische Daten
Schaltung:	Geradeaus-Reflex
Transistoren:	2
Kreise:	1
Frequenzen:	MW
Lautsprecher:	1
Spannungen:	9 Volt Block
Gehäuse:	Plastik mit Metallgrill
Skala:	Sichtfenster vor Abstimmdrehknopf
Abstimmung:	Drehkondensator
Komfort:	Ferritantenne, Ohrhöreranschluß
Gewicht:	150 Gr.
Maße:	10 x 6,5 x 3 cm
Bemerkung 1:	Durch das Reflexprinzip arbeitet der erste Transistor als HF-Verstärker und NF-Vorverker gleichzeitig.
Bemerkung 2:	Die HF-Gleichrichtung erfolgt über eine Germanium-Diode. 2 NF-Transformatoren.
Bemerkung 3:	Die Fotos hat "Ulmhorst", Horst aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:	(F) (Boys) (Reflex)

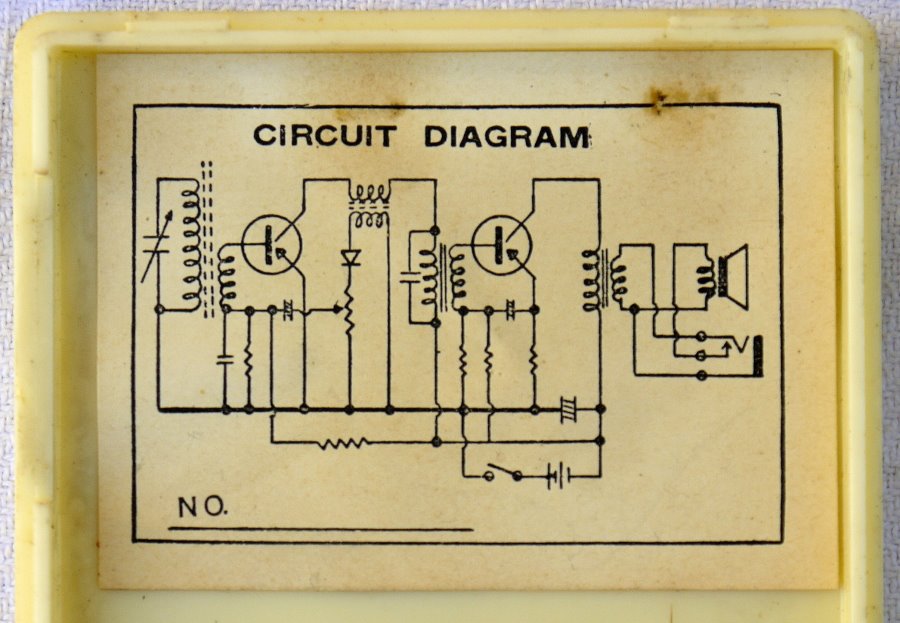

Details 1:	anzeigen ...

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
