Grundig

Modell:	Mini-Boy 200
Herstellungsjahr:	1961

Beschreibung

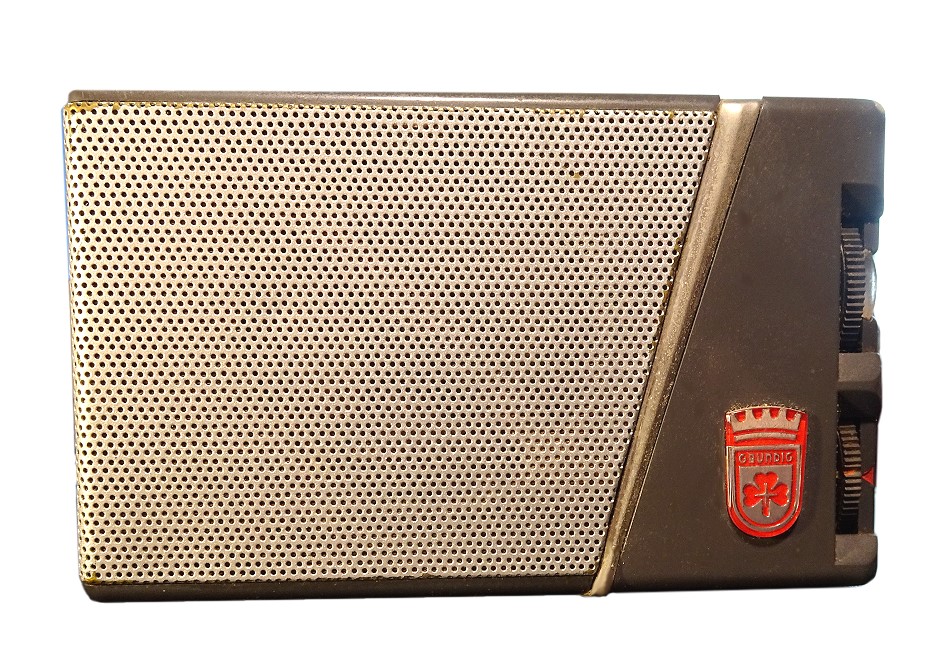

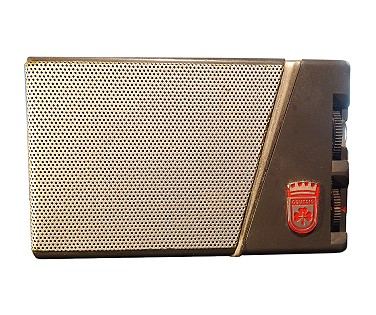

Kompaktes Taschenradio, auch als Mini-Boy Transistor 200 bekannt. Zusammen mit dem Grundig Solo-Boy und dem Mikro-Boy waren das damals die kleinsten Radios auf dem deutschen Markt.

Technische Daten
Schaltung:	Super
Transistoren:	6 (OC44, OC45, OC45,OC71, OC72, OC72) + 2 Dioden
Kreise:	5
Frequenzen:	MW
Lautsprecher:	1 (rund, 5 cm)
Spannungen:	9 Volt
Gehäuse:	Plastik
Skala:	Kleine Rundskala auf Abstimmknopf
Abstimmung:	Drehkondensator
Komfort:	Kopfhöreranschluß, Ferrit-Antenne
Gewicht:	245 Gr.

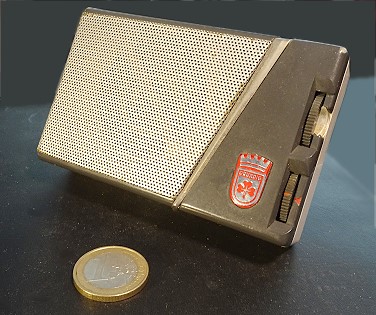

Maße:	10.4 * 6.5 * 2.65 cm !!!

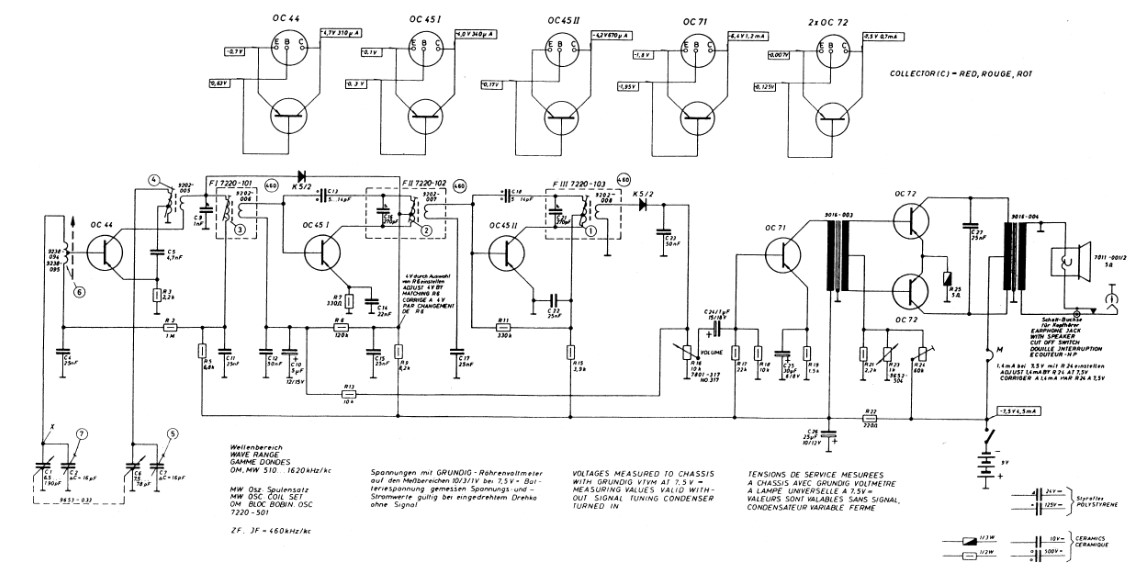

Bemerkung 1:	Schaltbild bei "Details 1", ZF 460 kHz,
Bemerkung 2:	Schrägaufsteller, damaliger Preis ca 100 DM,
Bemerkung 3:	2 NF-Transformatoren, Gegentaktendstufe mit 75 mW,
Gruppe:	(Miniatur-Radio) (MW-Transistor) (E) (Kofferradio) (Mittelwelle)
Details 1:	als PDF-Datei anzeigen ...

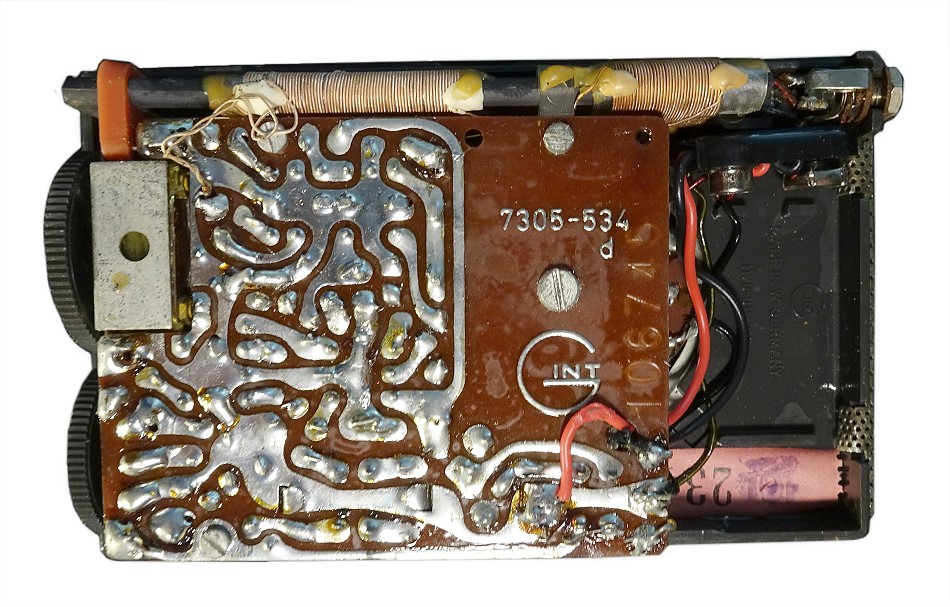

Details 1:	anzeigen ...
Details 2:	anzeigen ...

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
