Fuji
| Modell: | Boy's Radio | | Herstellungsjahr: | 1960 |
| |
| Beschreibung |
Einfacher Geradeaus-Empfänger, der aus einem Audion mit NF-Stufe besteht, wobei die NF-Stufe auch noch zur HF-Vorverstärkung herangezogen wird (Reflex). Dadurch wirkt das Gerät wie ein 1-V-1 Radio. (1= HF-Vorstufe, V = Audionstufe, 1 = NF-Stufe). Ausbreitungsbedingt ist auf MW nach Einbruch der Dunkelheit auch Fernempfang möglich, wenn die Wurfantenne genutzt wird.
Der Begriff "Boys Radio" stammt aus den USA, hier wurden diese preiswerten Radios als Kinderspielzeug verkauft. In der Frühzeit des Rundfunks waren solche Reflexempfänger (damals noch mit Röhren bestückt) durchaus in Mode. |
| |
| Technische Daten |
| Schaltung: | Reflex-Empfänger (hergestellt in Japan) | | Transistoren: | 2 x 2SB117 | | Kreise: | 1 | | Frequenzen: | MW | | Lautsprecher: | 1 | | Spannungen: | 9 Volt | | Gehäuse: | Plastik | | Skala: | kleine Kreisskala auf Abstimmknopf | | Abstimmung: | Drehko | | Komfort: | Aufstell-Tragebügel, Kopfhöreranschluß | | Gewicht: | 180 Gr. | | Maße: | 10,3 x 6,9 x 3,1 cm (ohne Aufstellbügel | | Bemerkung 1: | Ferrit- und Drahtantenne | | Bemerkung 2: | Durch das Reflexprinzip wirkt das Radio wie ein 3-Transistor-Radio. | | Bemerkung 3: | - | | Gruppe: | (Miniatur-Radio) (Subminiatur-Radio) (MW-Transistor) (E) (Boys) (Reflex) |
|

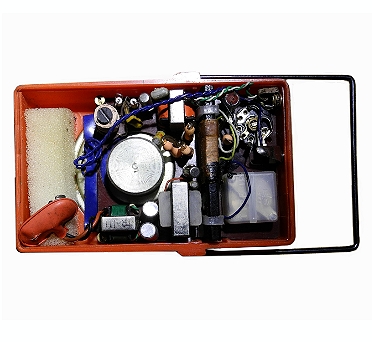

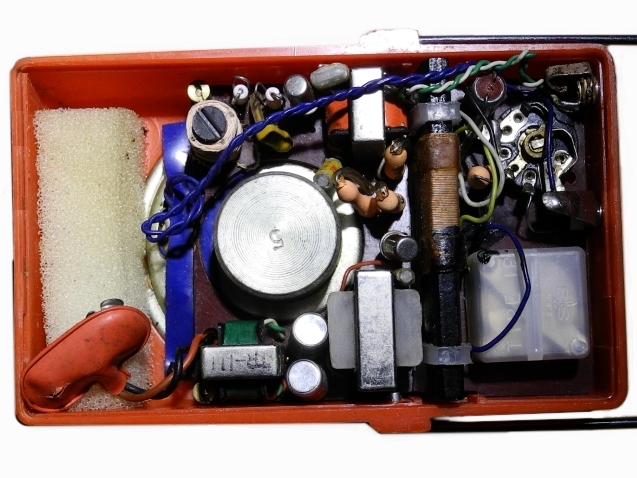

weitere Ansicht
|
|
