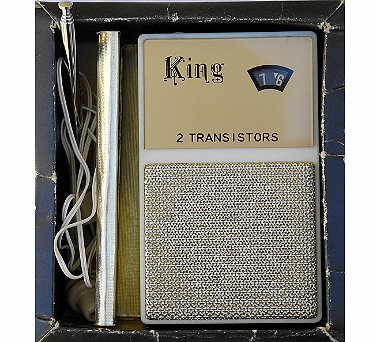

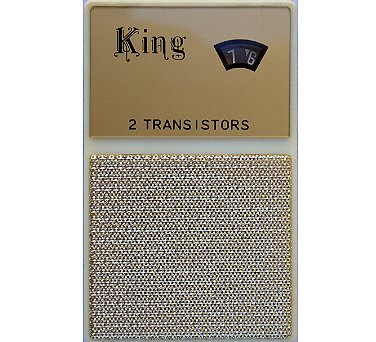

King Deluxe (Boy's Radio)

Modell:	2 Transistor Radio
Herstellungsjahr:	1960

Beschreibung
Einfaches Zwei-Transistor-Radio, auch Boy's Radio genannt. Hergestellt in Japan. Das Baujahr ist noch unklar.

Technische Daten
Schaltung:	Geradeaus-Reflex
Transistoren:	2
Kreise:	1
Frequenzen:	MW
Lautsprecher:	1
Spannungen:	9 Volt Block
Gehäuse:	Plastik mit Metallgrill
Skala:	Sichtfenster vor Abstimmdrehknopf
Abstimmung:	Drehkondensator
Komfort:	Ferritantenne, aufschraubbare Teleskopantenne?, Ohrhöreranschluß
Gewicht:	165 Gr.
Maße:	10,5 x 6,5 x 3,0 cm

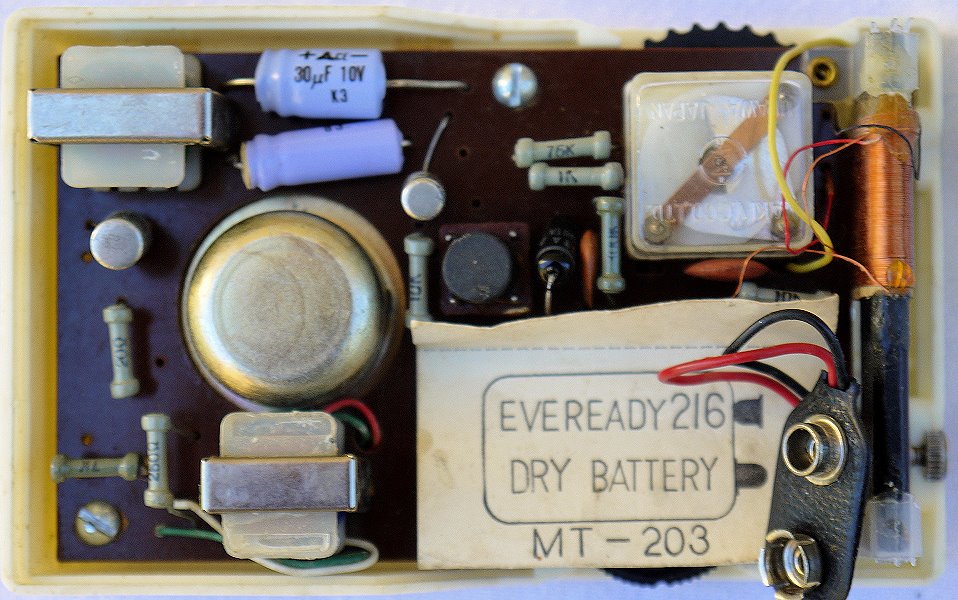

Bemerkung 1:	Durch das Reflexprinzip arbeitet der erste Transistor als HF-Verstärker und NF-Vorverker gleichzeitig.
Bemerkung 2:	Die HF-Gleichrichtung erfolgt über eine Germanium-Diode. 2 NF-Transformatoren.
Bemerkung 3:	Die Fotos hat "Ulmhorst", Horst aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:	(F) (Boys) (Reflex)

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
