Philips EL6411

Modell:EL6411
Herstellungsjahr:1954

Beschreibung

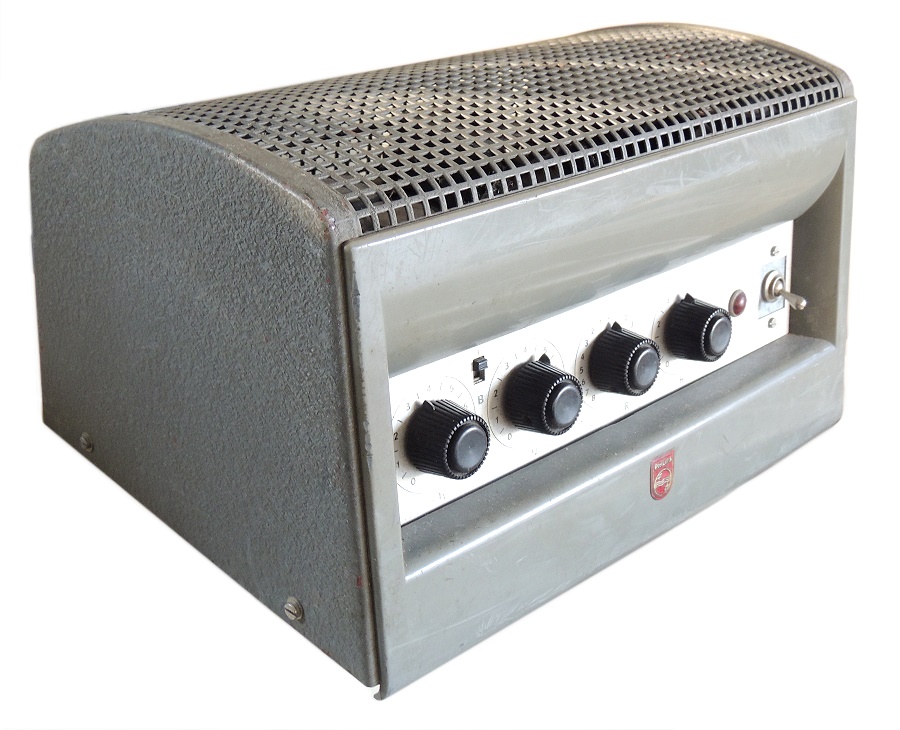

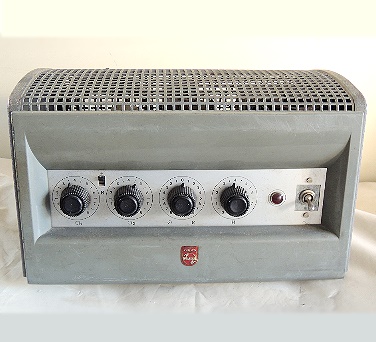

Röhren-Mischpult-Leistungsverstärker mit 40 Watt Ausgangsleistung. Geeignet auch für Saal- und Vereinszimmer-Beschallung. (weitere Innen-Ansichten bei "Details 1 (PDF)".

Technische Daten
Geräteart:Mischpult-Leistungsverstärker mit 2 Mikrofon-Vorstufen und Überblender zwischen TA und Radio.
Röhren/Halbl.:8 (2 x EF40, 2 x ECC40, 4 x EL81). OA55 Diode
Geschwindigkeiten / Formate:-
Mechanik / Medien:-Stabiles gut gelüftetes Metall-Raster-Oberteil
Lautsprecher / Mikrophone:extern
Spannungen:110 - 245 Volt, 90 Watt. Gittervorspannung für die Endstufe wird über OA55 aus Netztrafo erzeugt
Gehäuse:Metall. Der Original-Netzschalter (rechteckig) ist wohl mal ersetzt worden.
Ausgangsleistung:40 Watt bei 2 % Klirrfaktor. Verstärker gegengekoppelt. Robuste Endröhren mit Anodenkappen. Jeweils 2 parallel in Gegentakt-Endstufe.
NF-Ausgangs-Impedanzen: 3, 16, 32, 83, 125, 250 Ohm intern umschaltbar.
NF-Spannungen: 10, 25, 35, 5 0, 70, 100 Volt intern umschaltbar.
Anschlüsse:Eingänge: 2 x Mikrofon (1 MOhm bei 5 mV), Phono, Radio.
Mono/Stereo:Mono
Gewicht:12 kg
Maße:19 x 33,5 x 24,5 cm

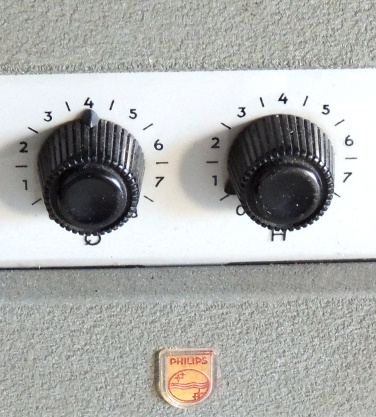

Bemerkung 1:Klangregler. Sprache-Musikschalter für die beiden Mikro-Eingänge.
Frequenzgang: 30 - 15000 Hz.
Funkenstrecke an Primärseite des NF-Tafos als Überschlag-Schutz.
Bemerkung 2:Damaliger Preis 850 DM.
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt.
