Telefunken (Kudelski)

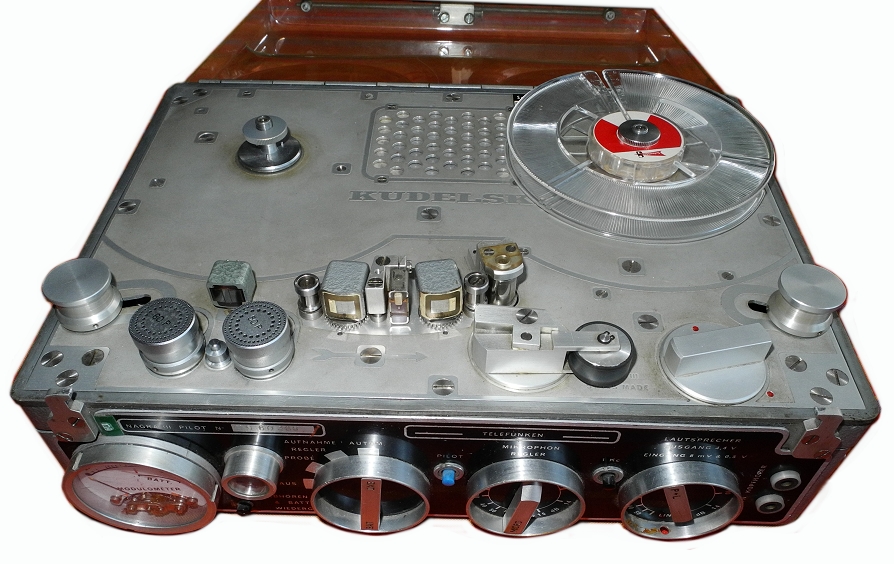

| Modell: | Nagra Pilot III | | Herstellungsjahr: | 1958 |
| |
| Beschreibung |
Dieses portable Spitzen-Tonbandgerät verfügte über eine Synchronspur-Aufzeichnung und war damit für "lippensynchrone" Tonfilm-Aufzeichnungen geeignet, konnte aber durchaus auch für Rundfunk-Interviews genutzt werden. Das hier gezeigte Gerät Telefunken und Kudelski als Hersteller aus, es ist jedenfalls von Kudelski für Telefunken gefertigt worden. Ein mechanisch sehr stabiles Chassis. Gute Bandführung. Ein großes "Modulometer" zeigte den Aufnahmepegel und die Batteriespannung an. Line und Mike getrennt aussteuerbar. Der Doppel-Funktions-Wahlschalter (EXT / BATT) hatte die Stellungen: Automatik, Aufnahmeregler, Probe, Aus, Abhören und Batterie, Wiedergabe. Es gab einen Pilot-Indikator.
... zu den Nahaufnahmen des Geräts. |
| |
| Technische Daten |
| Geräteart: | Spulen-Tonbandgerät. Vollspur-Tonbandgerät mit Synchronspur | | Röhren/Halbl.: | Transistoren | | Geschwindigkeiten / Formate: | 9,5 / 19 / 38 cm umschaltbar | | Mechanik / Medien: | 4 Köpfe (Aufnahme, Wiedergabe, Löschen, Synchron). Bis 13cm-Spulen bei geschlossenem Deckel, ansonsten bis 18 cm. Bandteller festschraubbar. | | Lautsprecher / Mikrophone: | Kontroll-Lautsprecher | | Spannungen: | Batterie, externes Netzgerät | | Gehäuse: | Metall | | Ausgangsleistung: | 4,4 Volt an 5 Ohm? | | Anschlüsse: | Dynamischer Kopfhörer, Mikrophon, NF-Eingang 100 kOhm, Pilot, Ausgang 4,4 Volt | | Mono/Stereo: | Mono | | Gewicht: | 6,5 kg | | Maße: | 32 x 25 x 12 (mit Deckel) cm. | | Bemerkung 1: | Für 50 Hz und 60 Hz konnten zwei Bandrollen mit einer Ortswechselspannungslampe beleuchtet werden und so die exakte Geschwindigkeit erkannt werden. | | Bemerkung 2: | Anschlüsse für Trageriemen | | Bemerkung 3: | - | | Gruppe: | (Tonbandgerät) , (E) |
|
weitere Ansicht
|
|
