General Radio Co.
| Modell: | Type 215 | | Herstellungsjahr: | 1920 |
| |
| Beschreibung |

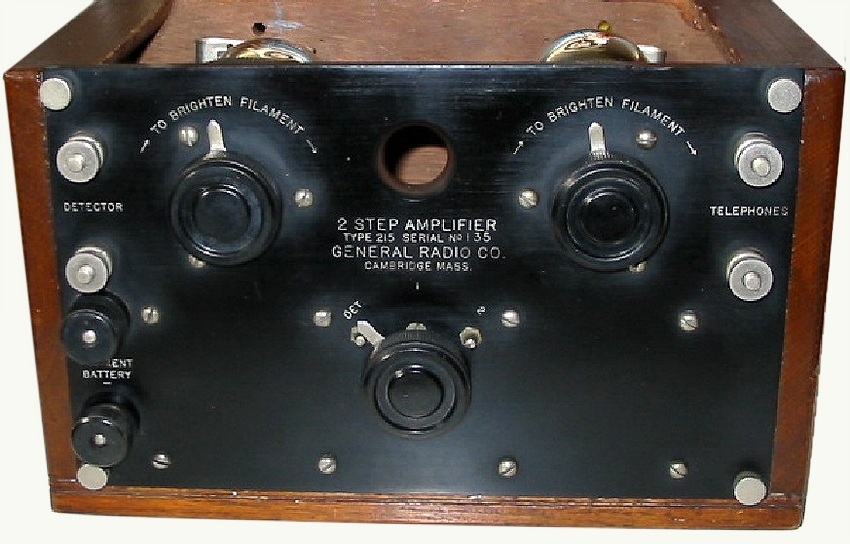

Zweistufiger Niederfrequenzverstärker zur Leistungssteigerung früher Detektorempfänger. Hergestellt in den USA (Cambridge, Mass).

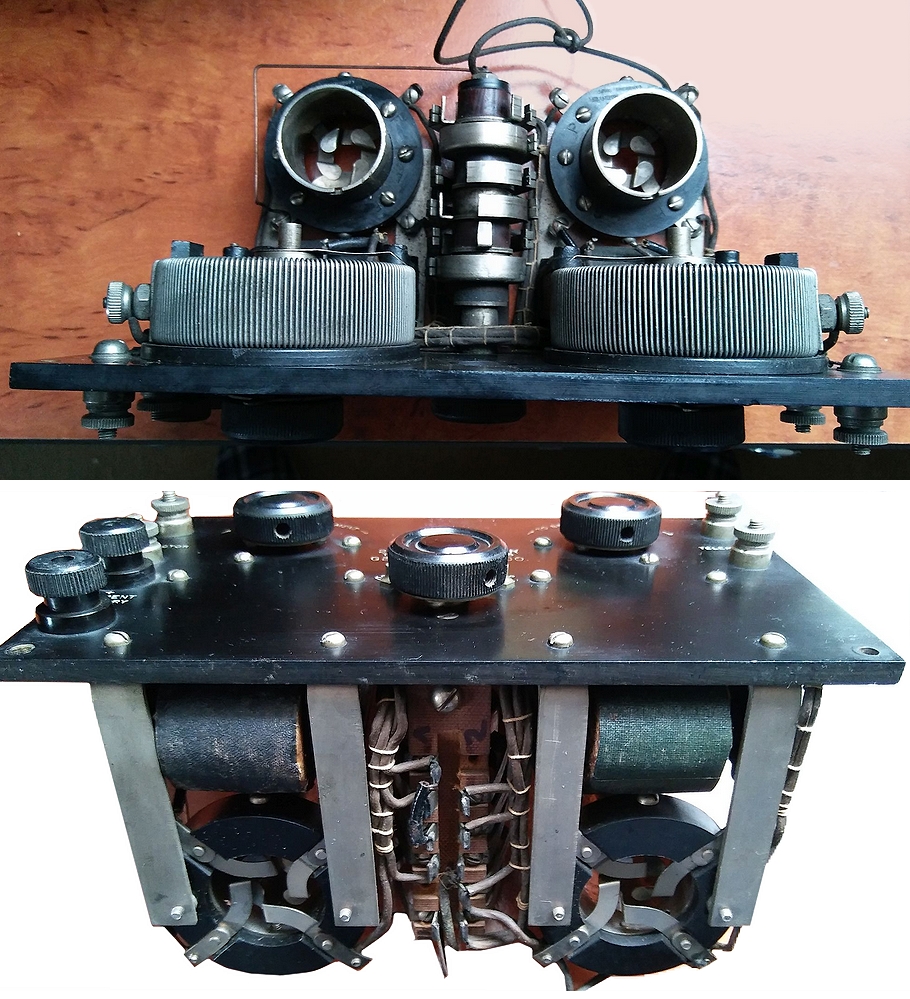

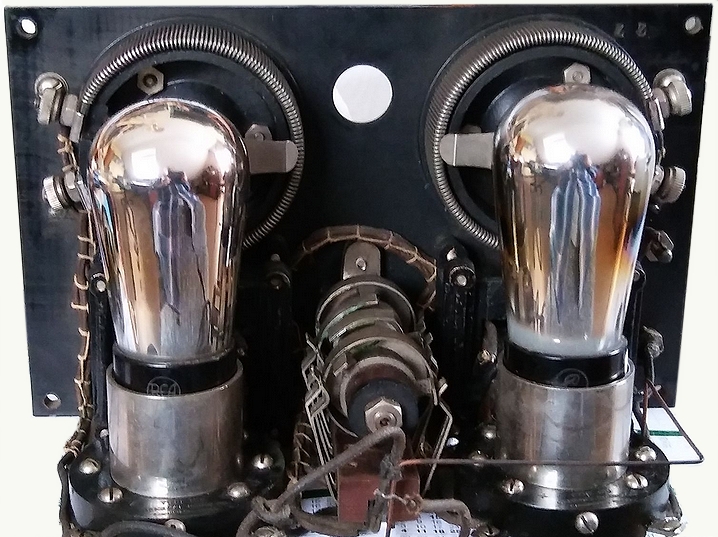

Bitte auch "Details 1" und "Details 2" anklicken. |
| |
| Technische Daten |
| Geräteart: | Niederfrequenzverstärker | | Röhren/Halbl.: | 2 ( 2 x UV201) | | Geschwindigkeiten / Formate: | - | | Mechanik / Medien: | Stabiler 3-Stufen-Schalter (Detektor direkt, 1 Sufe, 2 Stufen) | | Lautsprecher / Mikrophone: | - | | Spannungen: | Heizung 5 Volt / 1 Ampere Akku. Anodenspannung ca. 30 Volt | | Gehäuse: | Hartgummi ? / Holz | | Ausgangsleistung: | - | | Anschlüsse: | Detektor-Eingang, Kopfhörer-Ausgang, Stromversorgung | | Mono/Stereo: | Mono | | Gewicht: | ? | | Maße: | 25 x 21,5 x 16,5 cm | | Bemerkung 1: | Transformatorgekoppelter "2-Step Amplifier" zur Ansteuerung eines Kopfhörers. Bei Detektorempfänger bedeutet das auch eine Reichweitensteigerung. | | Bemerkung 2: | Die Heizspannungen konnten eingestellt werden, um Akku-Ladezustände auszugleichen. | | Bemerkung 3: | Die Fotos und die Schaltbild-Skizze wurden von "WalterBar", Walter aus dem Wumpus-Gollum-Forum bereitgestellt | | Gruppe: | (F) (Detektor) (Verstärker) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
