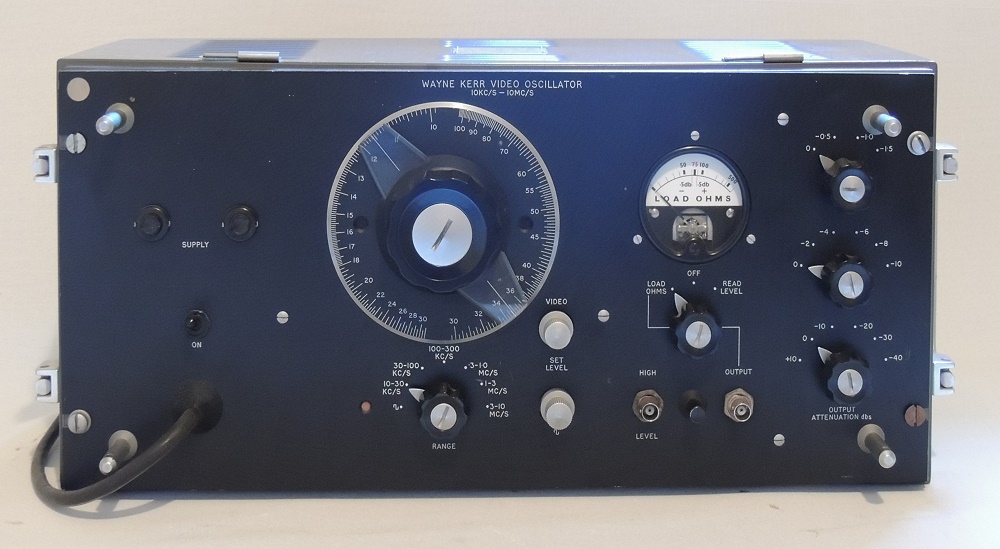

Wayne Kerr Video Oscillator

Modell:Video Oscillator
Herstellungsjahr:1950

Beschreibung
In Bearbeitung.

Mess-Sender, auch für Video-Messungen aus England. Videoverstärker bei TV-Equipment lagen teilweise bezüglich des Übertragungsbereichs im Frequenzbereich dieses Oszillators.

Das Baujahr ist nur ein sehr ungefährer Wert. Es gibt anscheinend nur wenige Informationen zum Gerät. Wer hat Informationen zu dem Gerät? Mail

Technische Daten
Messgerät-Art:Mess-Sender
Röhren/Halbl.:Röhren
Funktion 1:Prüfsender für Video-Bereich-Aufgaben.

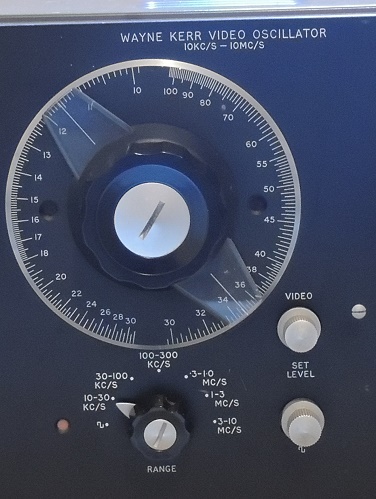

Funktion 2:Frequenzbereich: 10 kHz bis 10 MHz in 6 Bereichen.
Funktion 3:Ausgangs-Abschwächer: + 10 bis - 40 dB.
Spannungen:?
Gehäuse:Metall. Abnehmbare Frontabdeckung. Seitliche ausschwenkbare Tragegriffe.
Anschlüsse:siehe Foto bei "Details 1".
Zubehör:Mess-Schnüre
Gewicht:?
Maße:?
Bemerkung 1:Umschaltbares Anzeige-Instrument: Load Ohms und Read Level.
Bemerkung 2:Durch genaue Einhaltungsmöglichkeit des Ausgangs-Pegel (Load) gut zur Durchlasskurven-Messung von Video-Kanälen geeignet.
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt
Gruppe:(S)

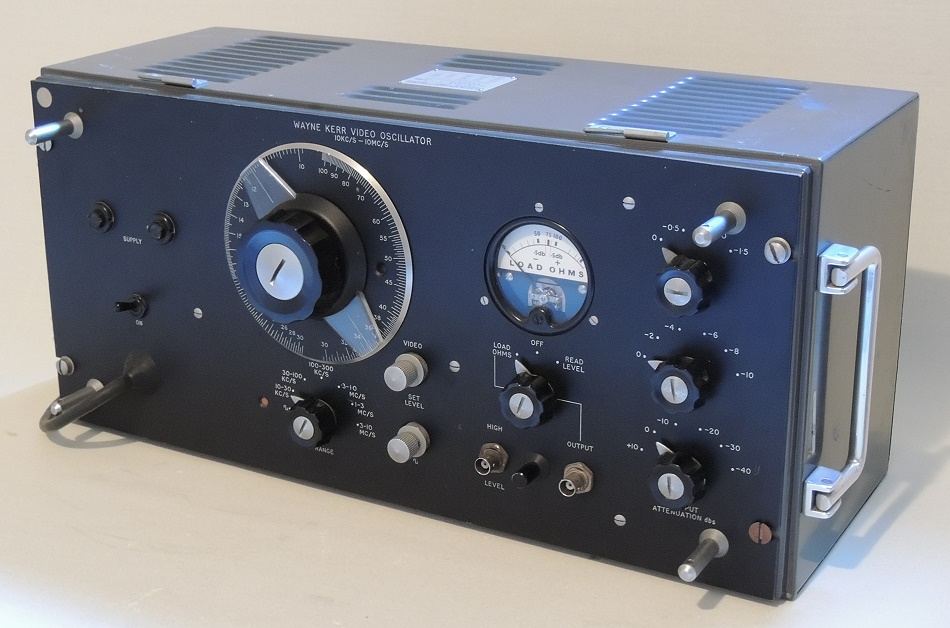

Details 1:anzeigen ...

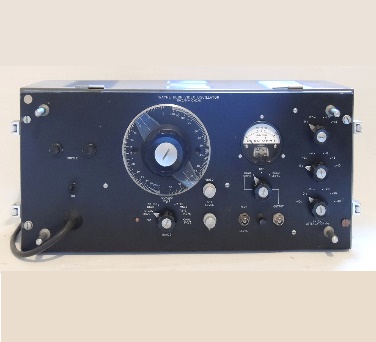

weitere Ansicht
