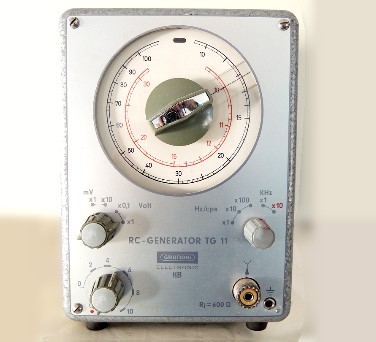

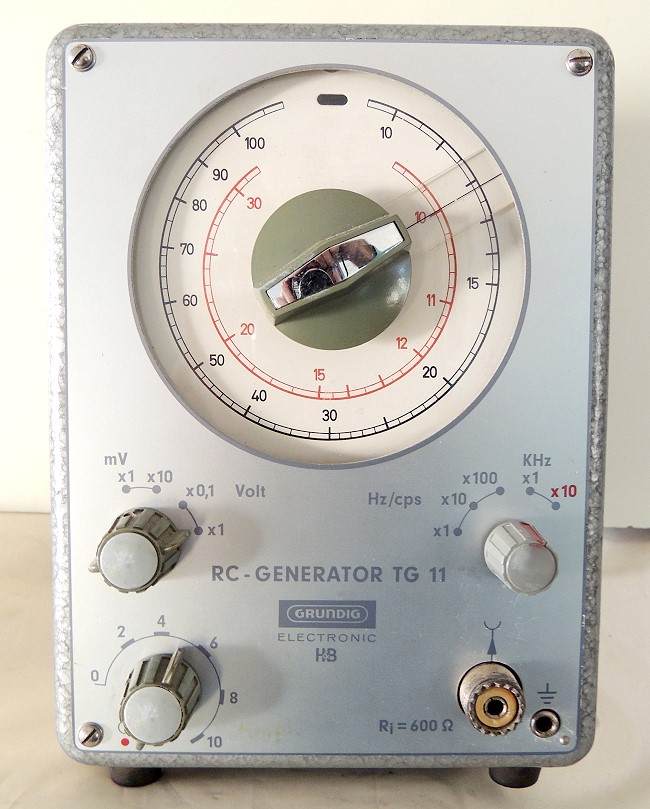

Grundig (RFV) RC Generator TG11

Modell:	RC Generator TG11
Herstellungsjahr:	1962

Beschreibung
RC-Generator für Sinus-Wellen im NF bis 300 kHz -Bereich.

Technische Daten
Messgerät-Art:	Signal-Generator
Röhren/Halbl.:	ECC88, EF806S
Funktion 1:	RC-Phasenschieber Generator zur Erzeugung von Sinusschwingungen
Funktion 2:	5 Frequenzbereiche (10 - 300 kHz)
Funktion 3:	Klirrfaktor <0,5 %
Spannungen:	110 - 220 Volt / 22 Watt
Gehäuse:	Metall

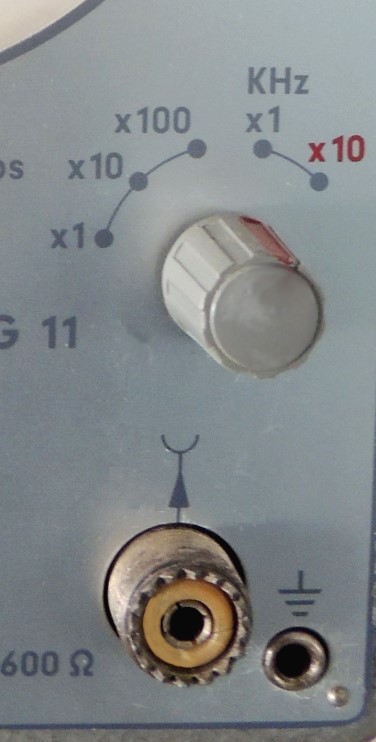

Anschlüsse:	PL239-Buche und Erde (Bananenstecker-Buchse)
Zubehör:	Anschlußkabel 6050 A und 6050 B
Gewicht:	3,25 kg
Maße:	15,5 x 22 x 11,5 cm
Bemerkung 1:	Ausgabespannung (SS) 10 mV - 10 Volt
Bemerkung 2:	Frequenzunsicherheit: 3,5 %
Bemerkung 3:	Die Fotos wurden von Anton Huber bereit gestellt.
Gruppe:	(S)

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
