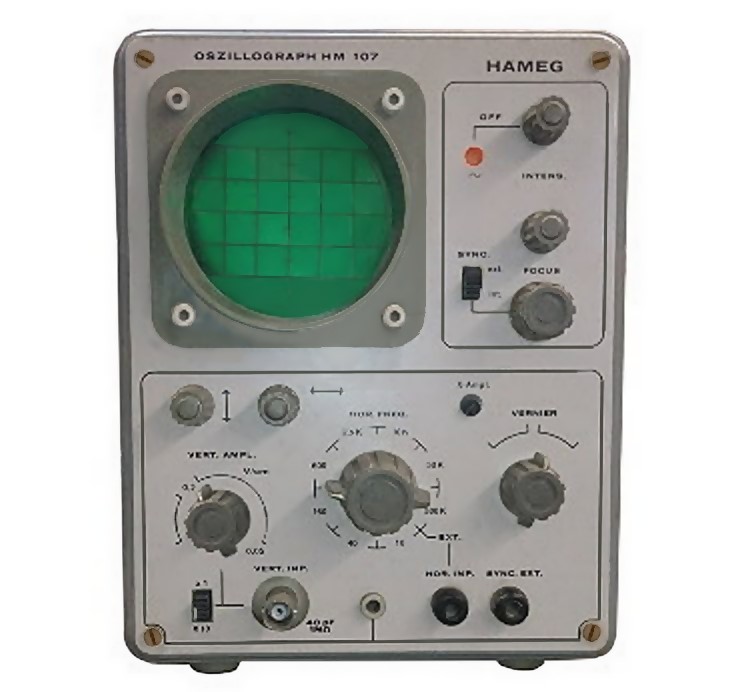

Hameg HM107-7

Modell:HM107-7
Herstellungsjahr:1968

Beschreibung
Unter dem Modellnamen HM107 sind diverse Modelle des Oszillographen (Oszilloskop) gebaut oder als Bausatz angeboten worden. Diese Modellvarianten unterschieden sich nicht nur in Details. I Das hier gezeigt Modell als Bausatz hatte eine BNC-Eingangsbuchse und schon 4 Transistoren neben der Röhrenbestückung.

Das gezeigte Modell war das letzte der erfolgreichen preiswerten Reihe.

Technische Daten
Messgerät-Art:Oszillograph
Röhren/Halbl.:Röhren: EC92, 2 x ECC85, ECC88, EZ80, DG7-32
Transistoren: 4 x BC107
Funktion 1:Y-Kurvendarstellung.
Funktion 2:Synchronisierbar intern und extern
Funktion 3:X-Eingang ansteuerbar
Spannungen:220 Wechselstrom. Anodenspannung für "Bild"röhre 630 Volt
Gehäuse:Metall
Anschlüsse:4 (BNC: 1 MOhm 40pf / Masse / H-Inp./ Synch. Ext.)
Zubehör:Mess-Kopf
Gewicht:?
Maße:24 x 16 x 20 cm
Bemerkung 1:Nur AC-Messung. Y-Eingangs Empfindlichkeit 50 mV. 1 MOhm bei 40 pF. Gedruckte Platine.
Bemerkung 2:Bandbreite max. 4,5 MHz Ablenkfrequenz in 8 (9) Stufen einstellbar mit Feineinstellung (Vernier), Zeitbasis: X-Freq. 10 Hz - 500 kHz
Bemerkung 3:Intern / Extern Synch. 1/10 Abschwächer. Vert / Hor - Lage Einstellung. Helligkeitseinstellung, Fokus-Einstellung.
Gruppe:(Z)
