Belco

Modell:Signal Generator TY-85
Herstellungsjahr:1968

Beschreibung
Japanischer Rundfunk-Meßsender mit sechs Frequenzbereichen. HF-Pegel einstellbar. Fremdmodulation-Pegel einstellbar. Das Gerät wurden zum Abgleich von Rundfunkgeräten eingesetzt.

Ist wohl auch unter "Tokyo" angeboten worden.


Technische Daten
Messgerät-Art:Messender (Messsender, Meßsender, Mess-Sender)
Röhren/Halbl.:2 (12AT7 12AX7)
Funktion 1:Amplituden-Modulation, intern und extern
Funktion 2:A: - 100 bis 300 kHz
B: - 100 bis 1000 kHz
C: - 1 bis 3 MHz
D: - 3 bis 11 MHz
E: - 11 bis 40 MHz
F: - 40 bis 150 MHz
Funktion 3:-
Spannungen:220 Volt
Gehäuse:Metall
Anschlüsse:HF-Output, NF-Fremd-Input
Zubehör:Prüfkabel
Gewicht:Gewicht ca. 2kg
Maße:15 x 21 x 12 cm
Bemerkung 1:Interne Testton-AM-Modulation und externe Modulation. Damaliger Preis 120 DM Damaliger Vertrieb über Hannes Bauer, Bamberg
Bemerkung 2:Frequenzbereiche von 100 kHz bis 300 MHz
Bemerkung 3:Die Photos sind von Peter, "laurel1" und von "WalterBar", aus dem Wumpus-Gollum-Forum (WGF) bereit gestellt worden
Gruppe:(F)

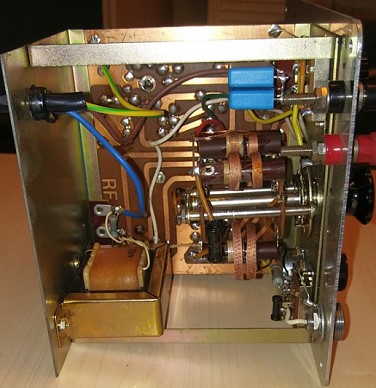

Details 1:anzeigen ...

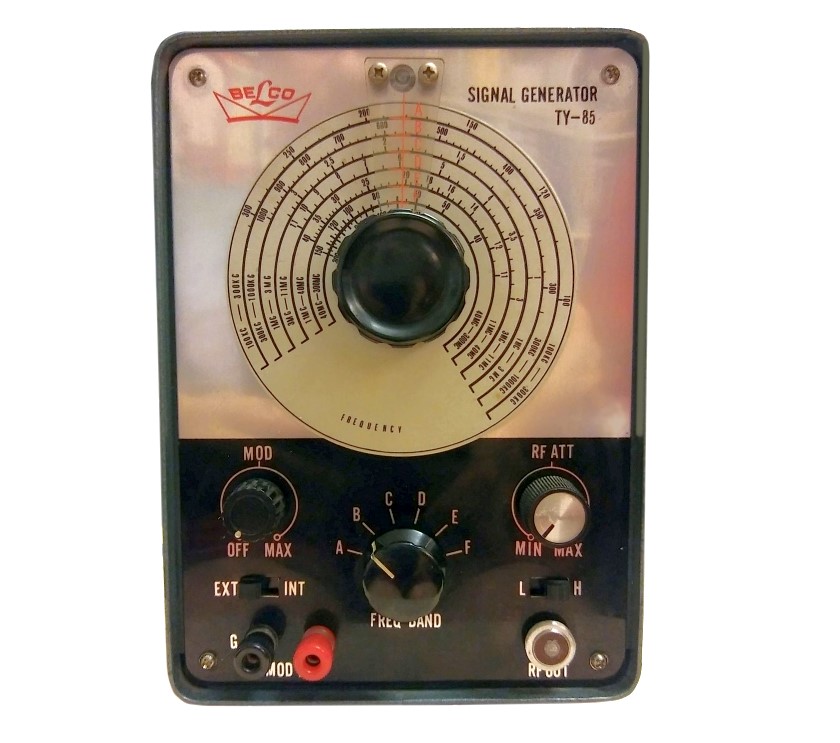

Details 2:anzeigen ...

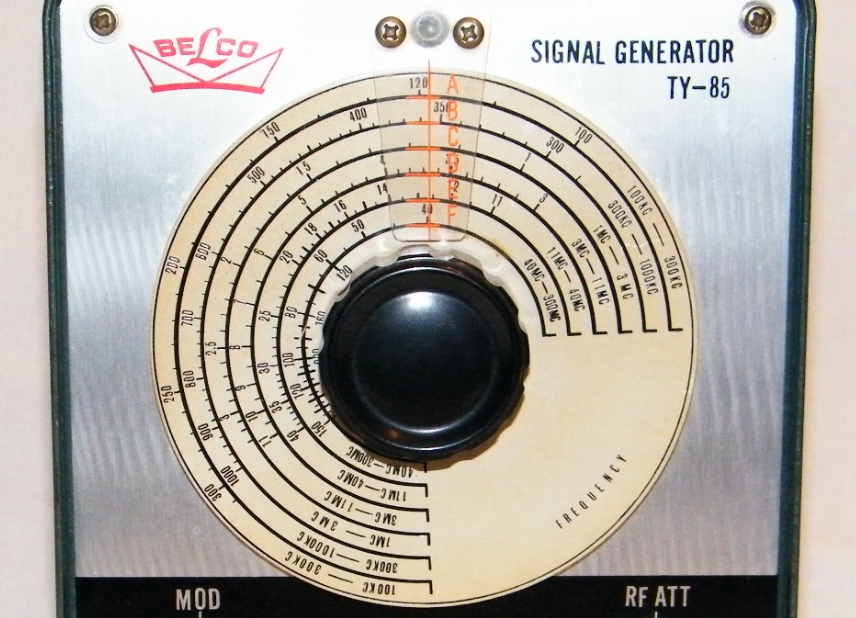

weitere Ansicht
