Euratele II
| Modell: | Euratele II | | Herstellungsjahr: | 1961 |
| |
| Beschreibung |

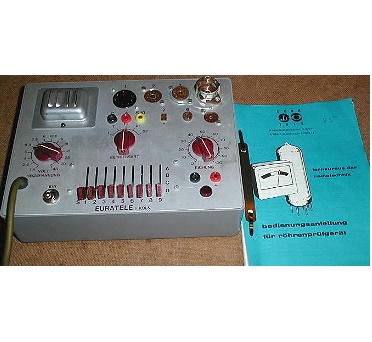

Roehrenpruefer, benötigt ein externes Messinstrument von Euratele. Euratele aus Köln bot u.A. Ende der fünfziger Jahre einen Radiofernlehrgang ("Fernkursus der Radiotechnik") an, bei dem neben den Lehrbriefen ein Messgerät, der Röhrenprüfer, Radiobausätze, Prüfgenerator übersandt wurden. Für damalige Verhältnisse war der Lehrgang recht teuer.
Es gab ein leistungsstärkeres Vor-Modell, dass sogar 10 Röhrenfassungen hatte, im Gegensatz zum hier gezeigten Modell mit nur 7 Röhrenfassungen. Der Prüfvorgang war etwas umständlich, man konnte dabei leicht Bedienfehler machen. Es mussten an Hand einer Tabelle eine Anzahl von händischen Einstellungen vorgenommen werden, um eine richtige Bewertung zu erhalten.
Baujahr noch unklar. Es soll zumindest 12 Lehrbriefe oder Kapitel gegeben haben die in zumindest sechs Lehrgangsordnern aufbewahrt wurden.
Die Produktwerbung (Details 1) zeigt noch das erste Prüfgerät (Modell 1) mit 10 Fassungen. |
| |
| Technische Daten |
| Messgerät-Art: | Röhrenprüfer,benötigt zusätzliches Messinstrument | | Röhren/Halbl.: | - | | Funktion 1: | Elektroden-Schluß-Prüfung | | Funktion 2: | Emissions-Prüfung | | Funktion 3: | - | | Spannungen: | 110 / 220 Volt, 4,5 Volt Batterie | | Gehäuse: | Plastik / Metall | | Anschlüsse: | 6 Buchsen | | Zubehör: | Messinstrument- Handbuch mit Bestimmungstabelle | | Gewicht: | ? | | Maße: | 23 x 8 x 17 cm | | Bemerkung 1: | Heizspannung von 1,4 bis 48 Volt einstellbar. 9 x 4 Stell-Matrix. | | Bemerkung 2: | 7 Röhrenfassungen für die Prüflinge. Es gibt Hinweise auf eine italienische Firma in Turin (Elettra) die ein baugleiches Gerät hergestellt hat. | | Bemerkung 3: | Das Messinstrument wurde vorn rechts (rot / schwarz) angeschlossen | | Gruppe: | (E) | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
