1st Moskvosky Priborostroitelny Zavod Junost 105
| Modell: | Junost 105 | | Herstellungsjahr: | 1985 |
| |
| Beschreibung |

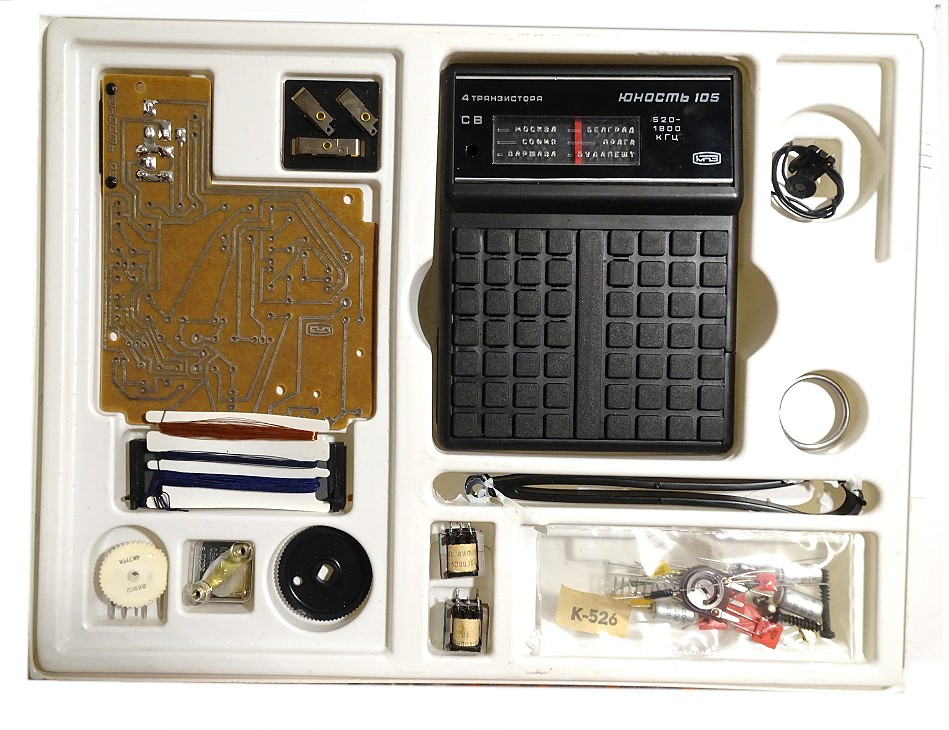

Portables MW-Radio-Bausatz für Kinder und Jugendliche aus Russland. Schaltbild bei "Details 2".
Achtung! Es sieht so aus, als wenn das Original-Schaltbild einen Fehler hat: R6 von T2 darf nicht an das obere Ende der Diode V3 kommen, sondern zwischen Diode V3 und C5. Auf der Platine ist aber alles korrekt geschaltet. Mehr dazu im Wumpus-Gollum-Forum (externer Link). Danke für den Hinweis an "Ingodergute" aus dem WGF. |
| |
| Technische Daten |
| Geräteart: | Bausatz Reflexempfänger | | Bemerkung 1: | Es handelt sich um einen kompletten Bausatz mit dem ein MW-Empfänger (520-1800 kHz) aufgebaut werden kann. | | Bemerkung 2: | Die HF-Verstärkerstufe (mit 2 Transistoren in Reihe) wird auch gleichzeitig als NF-Vorstufe verwendet. Die Diode ist der HF-Gleichrichter. | | Bemerkung 4: | 2 NF-Transformatoren, 1 HF-Transformator (muß gewickelt werden) zur Dioden-Ansteuerung. | | Bemerkung 5: | LED als Betriebsanzeige, Der Skalenseilzug ist schon vormontiert. Spannungsversorgung: 4 x 1,5 Volt | | Gewicht: | - | | Maße: | Gegentaktendstufe, Ferritantenne (muss gewickelt werden) und Drahtantennenanschluß | | Gruppe: | (E) (Mittelwelle) (Reflex) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
