Siemens Berlin-Stecker
| Modell: | Berlin-Stecker | | Herstellungsjahr: | 1947 |
| |
| Beschreibung |

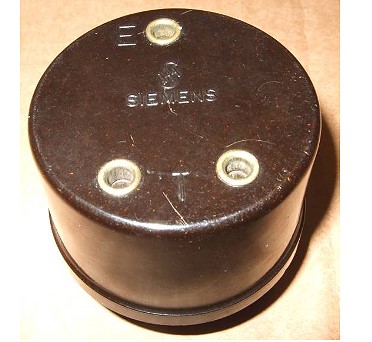

Festabgestimmter Einfach-Detektorempfänger mit Serienresonanzkreis, nutzte das Lichtnetz als Antenne. Sirutor als Gleichrichter. Erde konnte zusätzlich angeschlossen werden. Rundes Bakelitgehäuse.
Beim Aufsetzen und Einstecken des Kopfhörers starke Stromschlag-Gefahr. Das Gerät heute NICHT mehr benutzen! Es sei denn, das Gerät wird nicht in die Netzdose gesteckt (geht heute auch bei den Schuko-Dosen nicht) und eine Drahtantenne an den belegten Steckerstift geklemmt und auch die Erdbuchse genutzt.
Berlin-Stecker stimmte nur bedingt, das Gerätchen wurde auch für andere Frequenzen geliefert, z.B. als "Hamburg-Stecker". Die Frequenz soll 841 kHz betragen haben.
Es gibt Quellen, die bei Baujahr schon Ende 1945 / Anfang 1946 nennen oder sogar auf die Jahre vor 1945 verweisen. Auch über die Frequenz der Berliner Variante gibt es unterschiedliche Einschätzungen. Gleich nach dem Krieg war der RIAS noch nicht on air, es ging eher um den "Berliner Rundfunk" (aus Tegel). Es wird diskutiert, ob insofern die spätere RIAS-MW-Frequenz fest eingestellt war. |
| |
| Technische Daten |
| Geräte-Art: | Detektor-Empfänger | | Kreise: | 1 | | Spulenart: | kleine Luftspule | | Frequenzen: | MW | | Gleichrichter: | Diode (Sirutor) | | Antennen - Buchsen: | keine (da Lichtnetzantenne) | | Kopfhörer- Buchsen: | 2 | | Abstimmung: | keine (abgestimmt auf Berliner Sender mit Festkondensator) | | Maße: | 5,3 x 5,3 x 3,2 cm | | Gewicht: | ? | | Bemerkung 1: | mit NF-Glättungskondensator. | | Bemerkung 2: | Das Gerät wurde in Steckdose gesteckt!!! Es wird aber nur ein Netzkontakt als Antenne genutzt. Galvanische Trennung erfolgt über einen 200 pF (1500 Volt) Kondensator. | | Bemerkung 3: | - | | Gruppe: | (E) (103) |
|
|
|
