Welker W43/D
| Modell: | W43/D | | Herstellungsjahr: | 1952 |
| |
| Beschreibung |
Zweispulen-Detektor mit HF-mäßig guter induktiver Antennenkopplung. Hersteller Erich Welker, vormals R.S. Sittner, Borna (Sachsen), 1952 oder 1955? Mit NF-Glättungskondensator. Es wird berichtet, dass in Berlin damit teilweise sogar leiser hochohmiger Lautsprecherempfang möglich war. Das Gerät kam wohl mit Sirutor, aber auch (später) mit Diode auf den Markt. Es gibt Hinweise auf Baujahrbeginn 1951. Produktionsende erst 1967?

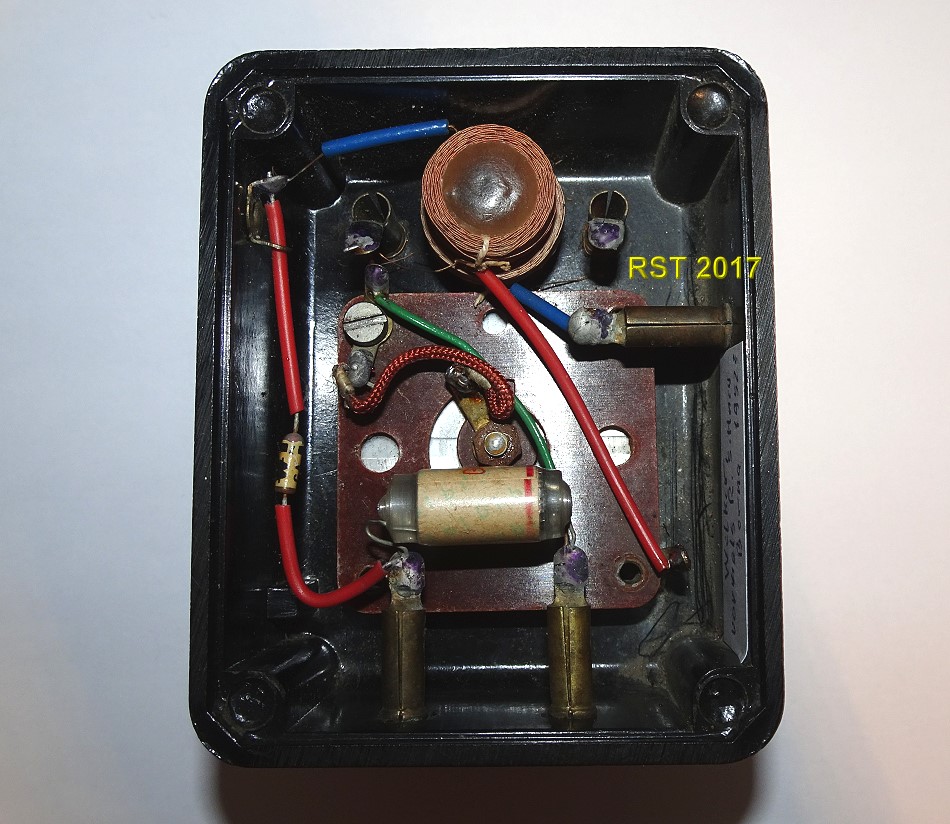

Innenansicht bei "weitere Ansicht". |
| |
| Technische Daten |

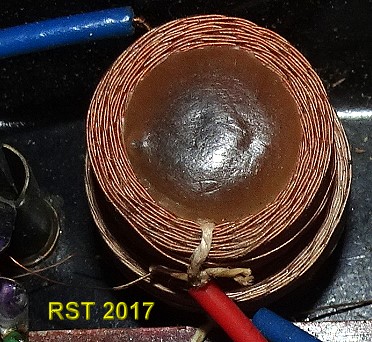

| Geräte-Art: | Detektor | | Kreise: | 1 | | Spulenart: | Hochwertige Kreuzwickelspule (mit HF-Litzen und Eisenkern) mit "gegeninduktiver" Einkoppelspule | | Frequenzen: | MW | | Gleichrichter: | Germaniumdiode GA101 (es wurden auch andere Typen verwendet, sowie früh Sirutoren) | | Antennen - Buchsen: | 2 (feste und lose Kopplung) und eine Erde-Buchse | | Kopfhörer- Buchsen: | 2 | | Abstimmung: | Drehkondensator (Trolitul-Quetscher) mit 500 pF | | Maße: | 6 x 8 x 5 cm | | Gewicht: | 100 Gr. | | Bemerkung 1: | Bakelit.Halbkreisskala 1-6. Diode für bessere Schwinkreis-Güte an Spulenanzapfung. | | Bemerkung 2: | Interessanter Artikel zum Gerät in Zeitschrift "Funkgeschichte" , Heft 208, 2013, Seite 69 | | Bemerkung 3: | Durch zwei Antennenanschlüße gute Antennenanpassung für lange und kurze Antennen. | | Gruppe: | (DDR) , (E) | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
