Hegra Detektor
| Modell: | Detektor | | Herstellungsjahr: | 1946 |
| |
| Beschreibung |
Einfacher Detektor im Pappgehäuse. Der Bauteile-Mangel der frühen Nachkriegsjahre zwang zu besonderen Lösungen. Die Abstimmung musste ohne komfortablen Drehkondensator auskommen. Die Einklemmvorrichtung des Kristall war recht rudimentär, die Feinjustage nicht ganz einfach.
Hegra (Hermann Grau) war ein Hersteller bei Berlin in Friedrichshagen. Hegra stellte neben Lautsprechern schon seit den zwanziger Jahren Detektorempfänger her.

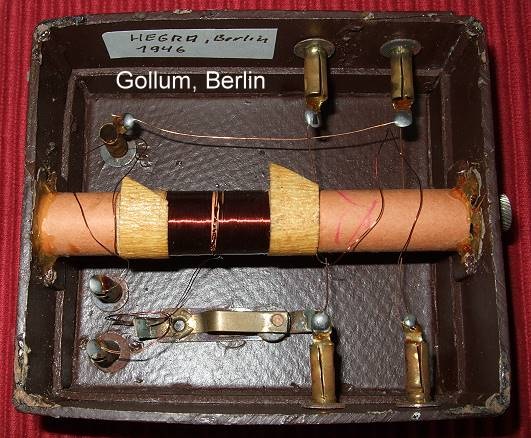

Schaltbild unten bei "Details 1". Innenansicht bei "weitere Ansicht" |
| |
| Technische Daten |
| Geräte-Art: | Detektor (Geradeaus) | | Kreise: | 1 | | Spulenart: | Abstimmbare Zylinderspule mit Kupferlackdraht, also keine HF-Litze | | Frequenzen: | MW (200-600 Meter) | | Gleichrichter: | Geklemmter Kristall | | Antennen - Buchsen: | 2 | | Kopfhörer- Buchsen: | 4 für zwei Hörer | | Abstimmung: | Induktiv | | Maße: | 8 x 4 x 10 cm | | Gewicht: | 0,1 kg | | Bemerkung 1: | Es gab ein Ausführung des Hegra-Detektors im aufklappbaren Holzgehäuse | | Bemerkung 2: | - | | Bemerkung 3: | - | | Gruppe: | (DDR) , (E) | | Details 1: | als PDF-Datei anzeigen ... |
|
weitere Ansicht
|
|
