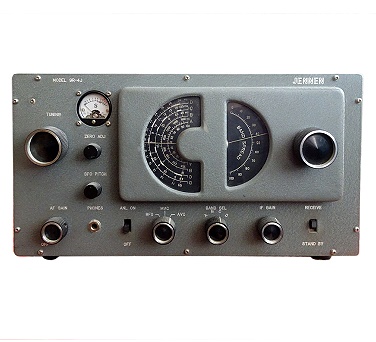

Jennen (Trio)
| Modell: | 9R-4J | | Herstellungsjahr: | 1962 |
| |
| Beschreibung |
Ein japanischer Weltempfänger mit mehren Kurzwellenbereichen im technischen Look, auch als Stationsempfänger im Bereich Amateurfunk geeignet. Gut ist die große Hilfesskala zur Bandspreizung, auch für den CW- und SSB-Empfang geeignet durch abstimmbaren BFO. Das Gerät wurde als Fertiggerät und als Bausatz angeboten. Der Jennen 9R-4J ist auch als Trio und als Lafayette HE-10 (auch KT-200) und als Ontra 9R-4J bekannt.
Da das Gerät nur ein Einfachsuper ist, sind die Möglichenkeiten in dicht belegten Bändern etwas eingeschränkt, durch den relativ geringen Preis aber das Mittel der Wahl für viele Funkamateure und KW-Hörer.
Ein komfortabler SSB-Empfang ist nur bedingt möglich, da der BFO-Pegel nicht anpassbar ist und so starke oder schwache Stationen nicht immer optimal einstellbar sind, ist eben kein Produkt-Detektor. Trotzdem macht es Freude mit dem Gerät über die Bänder zu drehen.
Über das Startbaujahr gibt es unterschiedliche Angaben: Von 1959 bis 1964!

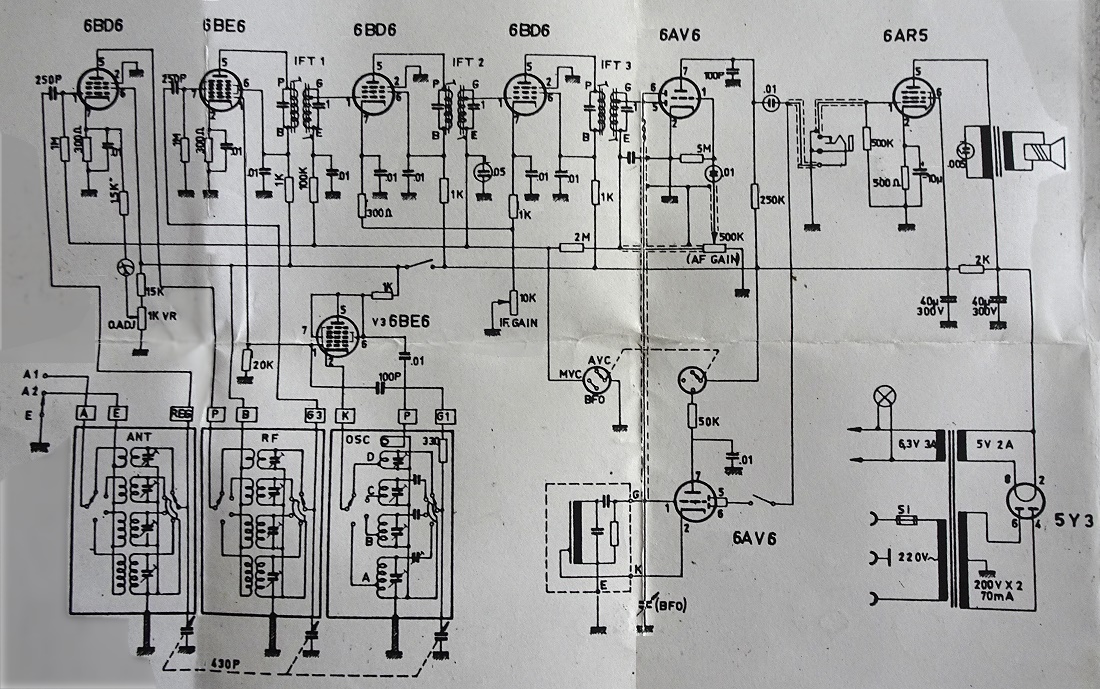

Auch "Details 1" und "Details 2" beachten. |
| |
| Technische Daten |
| Geräteart: | Kommunikations-Empfänger | | Empfänger: | Einfach-Superhet | | Sender: | - | | Bänder: | MW (A: 550-1600 Khz), KW-1 ( B: 1.6-4.8 MHz), KW-2 (C: 4,8-14.5 MHz), KW-3 (D: 11-30 MHz) | | Betriebsarten: | AM, CW, SSB | | Leistung: | - | | Komfort: | Bandspreizung, Receive / Standby - Schalter | | Spannungen: | 220 Volt Wechselstrom (5 Watt) | | Anschlüsse: | Umschaltbarer Antenneneingang A1 u. A2 (symmetrisch / unsymmetrisch), Ohrhörer (schaltet NF-Endstufe weg), | | Gewicht: | 9 kg | | Maße: | 39,5 x 21 x 30,5 cm | | Bemerkung 1: | abstimmbarer BFO, schaltbarer Störbegrenzer, ZF-Regelung (einstellbar), Feldstärke-Anzeige als S-Meter (justierbar), NF 1,5 Watt, | | Bemerkung 2: | HF-Vorstufe, externer Lautsprecher notwendig, Metallgehäuse (ober aufklappbar), 3-fach Drehkondensator, | | Bemerkung 3: | Röhren: 9 (6BD6, 6BE6, 6BE6, 6BD6, 6BD6, 6AV6, 6AV6, 6AR5, 5Y3GT), ZF 455 kHz, bei einigen Modellen Q-Multiplier anschließbar? Empfindlichkeit 13 uV | | Gruppe: | (Tropenband), (Weltempfänger) , (E) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

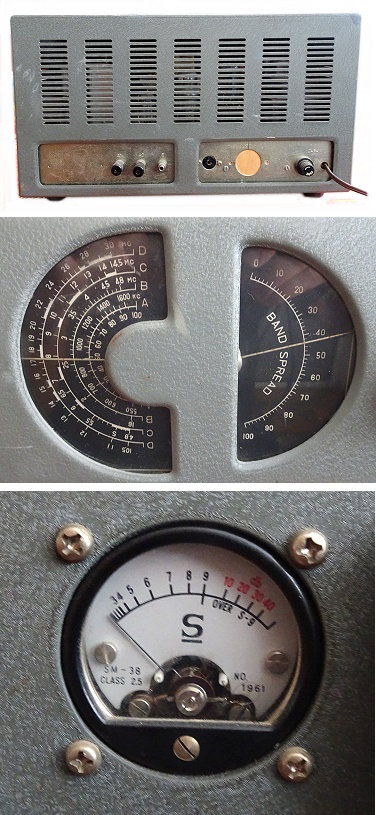

weitere Ansicht
|
|
