Raetsel. Technik 2 (Mit Preisen für richtige Lösungen)

Dieses Technikrätsel fragt Ihren Wissensstand zum Thema Rundfunktechnik der "guten alten Holzradio-Zeit" ab.



Es gibt für richtig erkannte Antworten zehn kleine Preise als Anerkennung für das Mitmachen. Gehen mehr richtige Antworten ein, als Preise zur Verfügung stehen, entscheidet das Los. Ein Rechtanspruch besteht nicht.

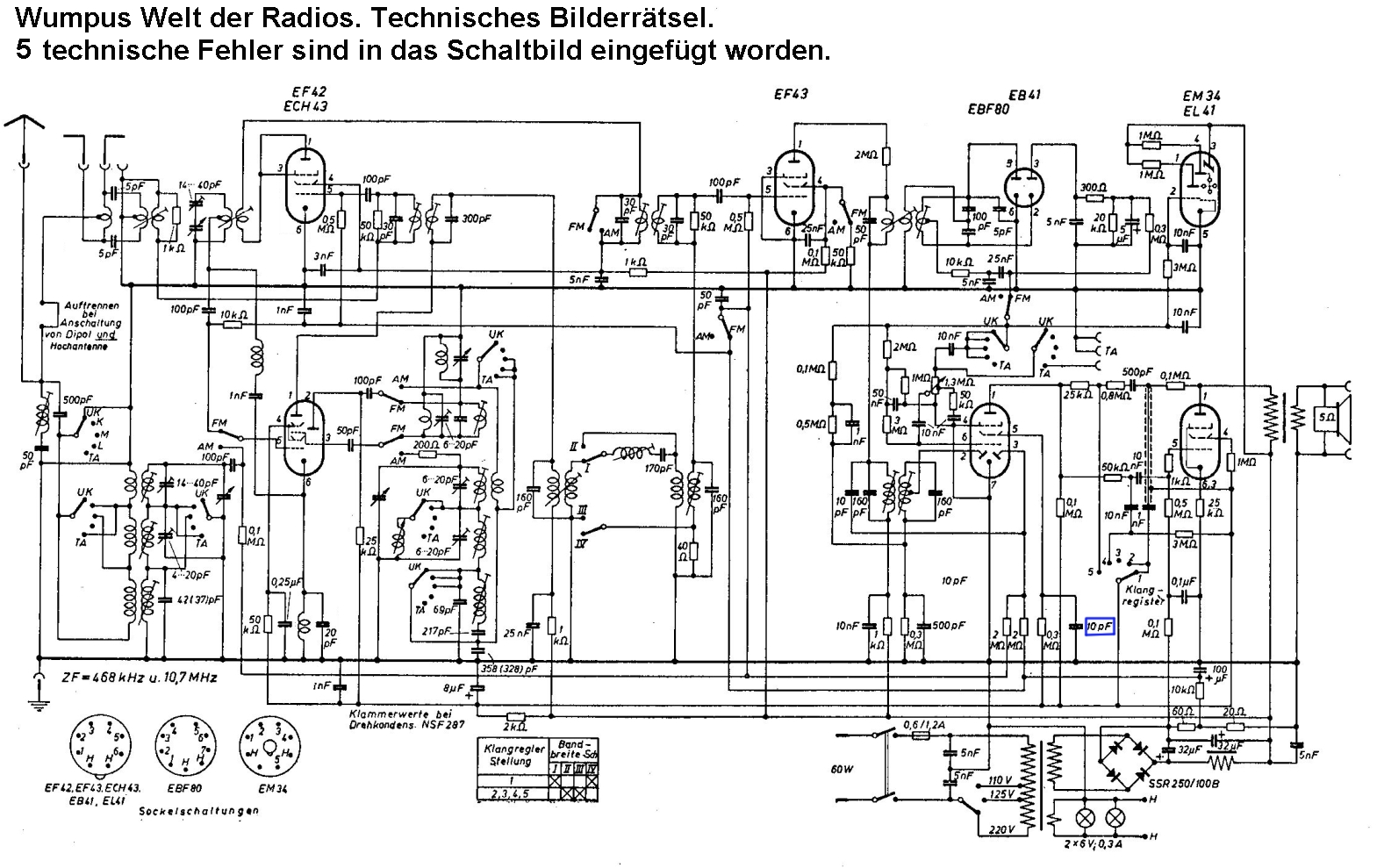

Ihre Aufgabe: Finden Sie acht *** technische Fehler, die in das Schaltbild eingearbeitet wurden. Ein Beispiel für einen solchen Fehler ist die blau markierte Stelle im Schaltbild. Hier hat der Kondensator einen viel zu geringen Wert.



Kleine Tipps:

Zwei Fehler befindet sich im UKW-Teil, ein weiterer in der AM Misch/Oszillatorstufe, ein weiterer in der 1. ZF-Stufe,  zwei in der NF-Stufe, einer in der Regelspannungserzeugung für die Endstufe, einer in der AM-Regelspannung., .



Unabhängig von dem Beispiel befinden sich weitere acht Fehler im Schaltbild. Es sind KEINE Wellenschalterfehler vorhanden, auch keine Röhrentyp-Fehler oder Spulen-Fehler. Falsch sein können Leitungen, fehlende  oder zusätzliche Bauteile, grob  falsche Wertangaben.



*** = ACHTUNG. Nachtrag vom 1.7.2015. Es hat sich herausgestellt, dasss auf dem Originalschaltbild von Hause aus drei Fehler vorhanden ist! Somit müssen acht statt fünf Fehler gesucht werden! Die Teilnehmer, die schon eingesandt haben werden als richtige Lösung bewertet.



Nun zum Technik-Rätsel:



finger.gifACHTUNG: Acht Fehler!!!


---> Auf Schaltbild klicken für größere Darstellung.

---> Eine noch größere Darstellung (besser zum Ausdrucken und bei zu kleinen Bildschirmen)

Auf der Schaltbildseite dann nochmals auf das Schaltbild klicken)



Beschreiben Sie kurz in einer Auflistung, welche Fehler Sie gefunden haben. Die werden wohlwollend interpretiert. Bei dem blauen Beispiel (ist kein Fehler , der für das Technikrätsel zählt) oben könnte eine Beschreibung lauten: "10 pf sind hier sinnlos, ein Wert über 1 nf wäre richtiger" oder "10 pF sind viel zu wenig, besser wären 100 nF", usw.






Haben Sie die Lösung, können Sie jetzt an der Verlosung von zehn kleinen Preisen teilnehmen. Die Teilnahme ist kostenlos!





Preis:10  Papierausgaben der Wumpus-Publikation  "Historische Radios und Funkgeschichte". ... mehr zu dieser Publikation










Gehen innnerhalb der Laufzeit (26.06.2015 - 15-07.2015) mehr als zehn richtige Lösungen ein, entscheidet danach  das Los.



Ihre persönlichen Daten werden nur zum Versand der Publikation genutzt und keinesfalls Dritten zur Verfügung gestellt und auch nicht dauerhaft gespeichert. Nur die Anfangsbuchstaben Ihres Vor- und Nachnamens und Ihr Land / Bundesland werden hier in der Gewinnerliste öffentlich.  Nur über dieses folgende Formular eingesandte Lösungen werden berücksichtigt, Lösungen über E-Mail nicht. Datenschutz-Anfragen an: Siehe Impressum.



Die  Lösung und die Gewinner-Liste ist  hier anklickbar.







 26.06.2015 / 16.07.2015
