Wie sehen Radio-Bauteile aus?

Sie Kennen sich (noch) nicht mit Radios aus? Sie wollen ein Radio selbst reparieren, weil Sie Niemand kennen, der das kann?



Das Wumpus-Kompendium kann dabei helfen.  Lesen Sie bitte aber zuerst folgende Seiten in dieser Rehenfolge durch:



Sicherheits-Hinweise, Was Sie niemals machen solltenWie funktioniert ein Radio? , Wie reparieren? , Schaltbild lesen



Auf dieser Seite erfahren Sie nun wie Radio-Bauteile typischer Weise aussehen. Allerdings können das nur Beispiele sein, da Bauteile in großen Varianzen gebaut wurden. Für einen Überblick reicht das aber erst einmal.



Wir blicken auf den folgenden Fotos in reale Schaltungen von Radios. Fast alle Bauteile werden sichtbar direkt im Gerät, genau so wie Sie es auch tatsächlich vorfinden. Nach dieser ersten Serie von Fotos, folgen  auch noch einige Einzel-Fotos von Bauteilen.

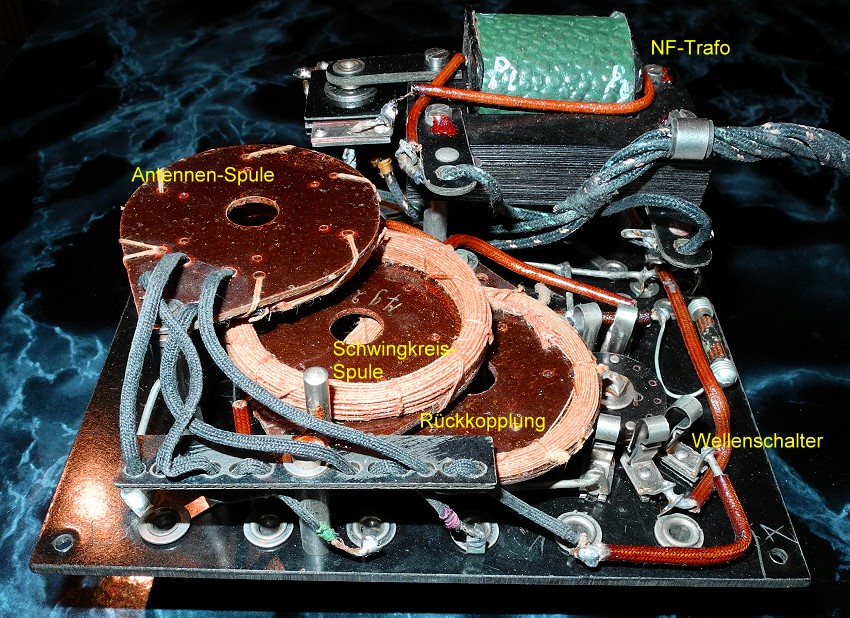

Frühes Radio: Im Vordergrund 6 Bananenstecker-Buchsen

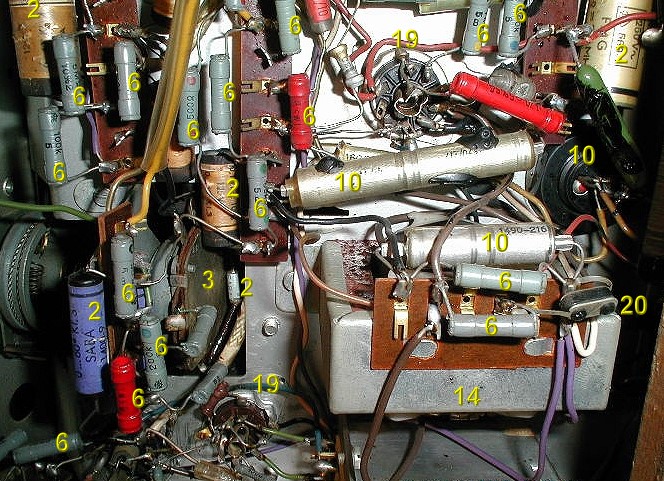

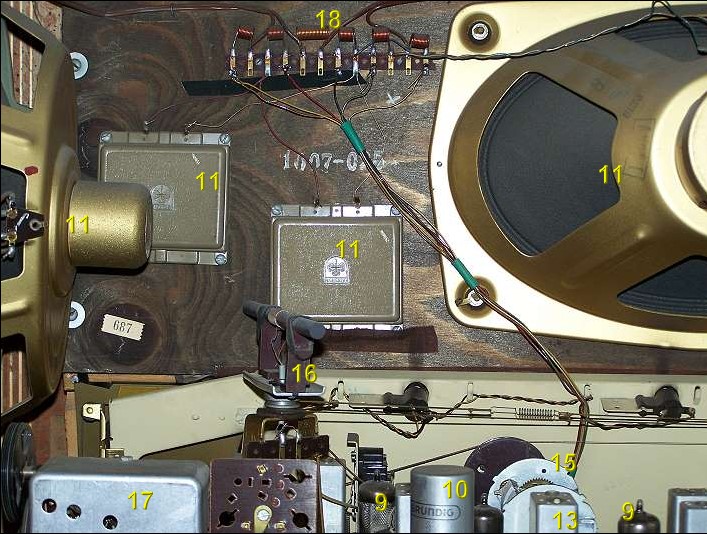

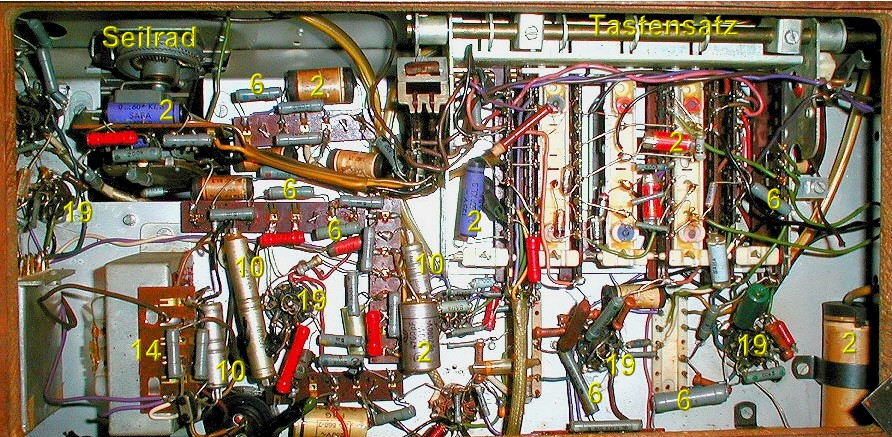

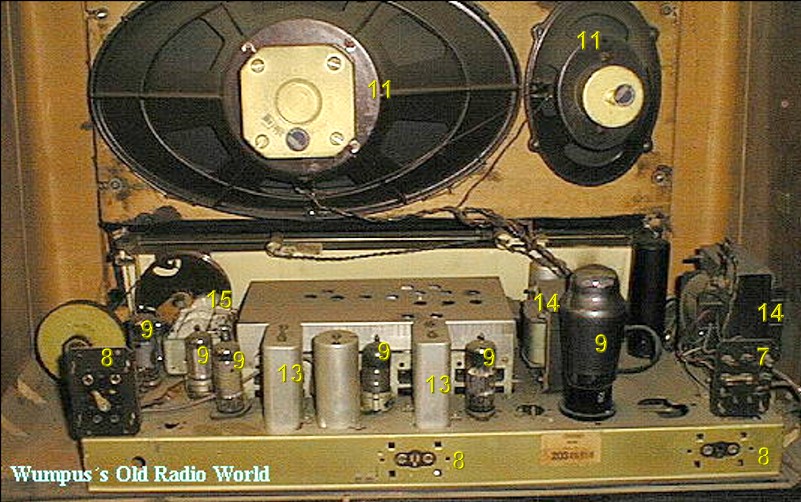

1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter

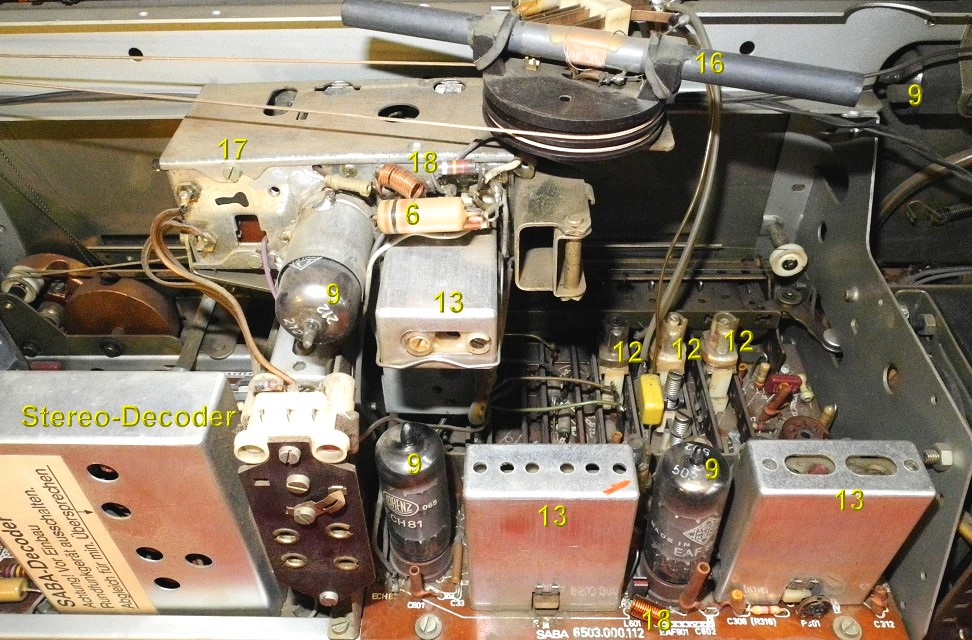

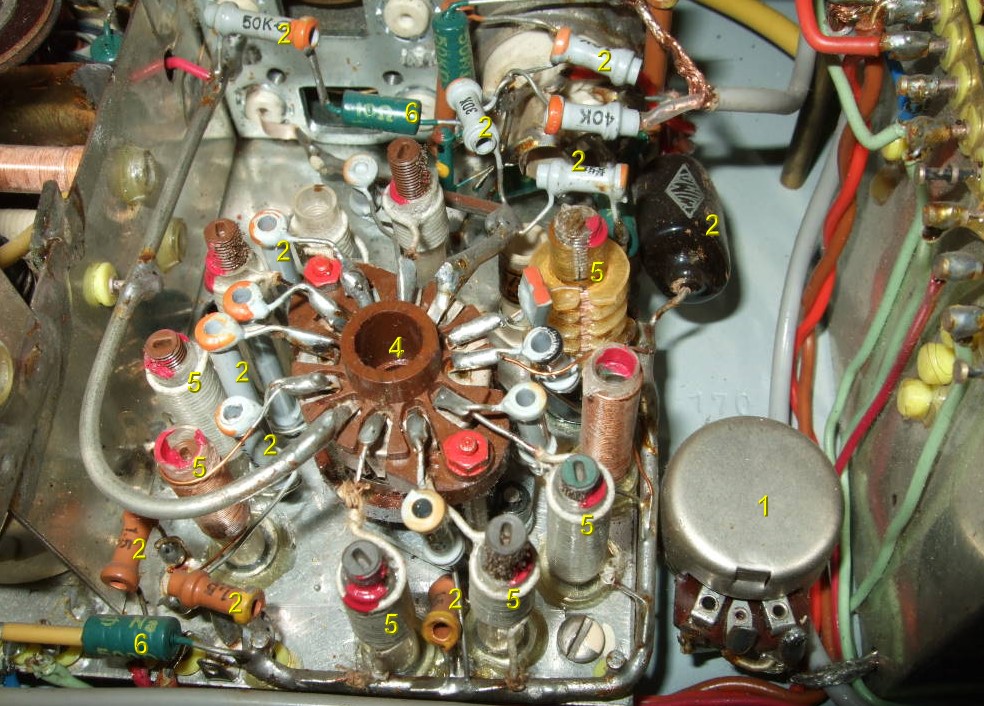

1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter

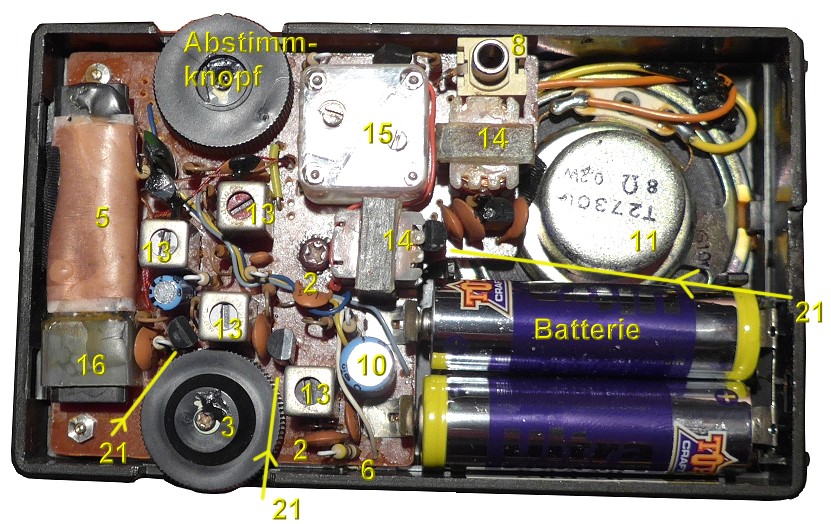

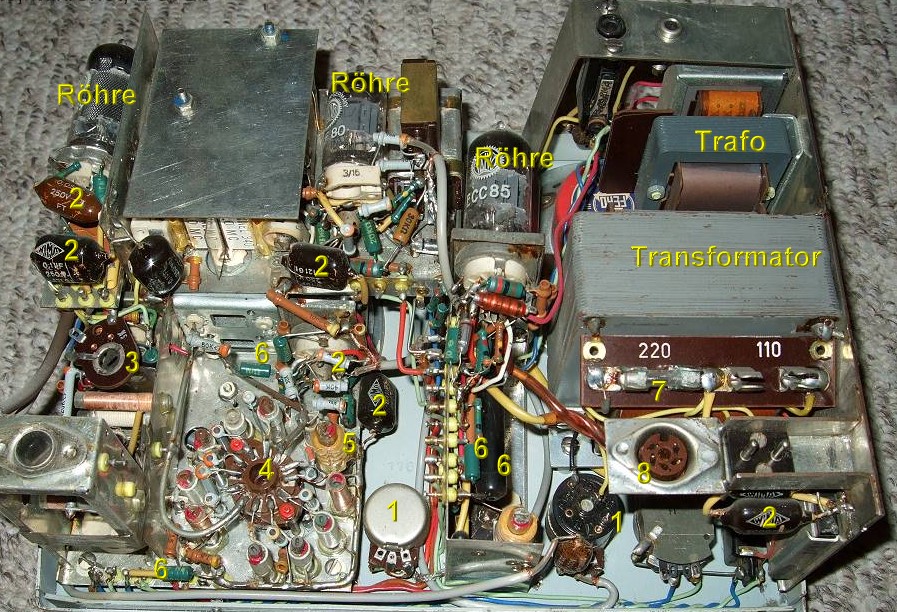

1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter

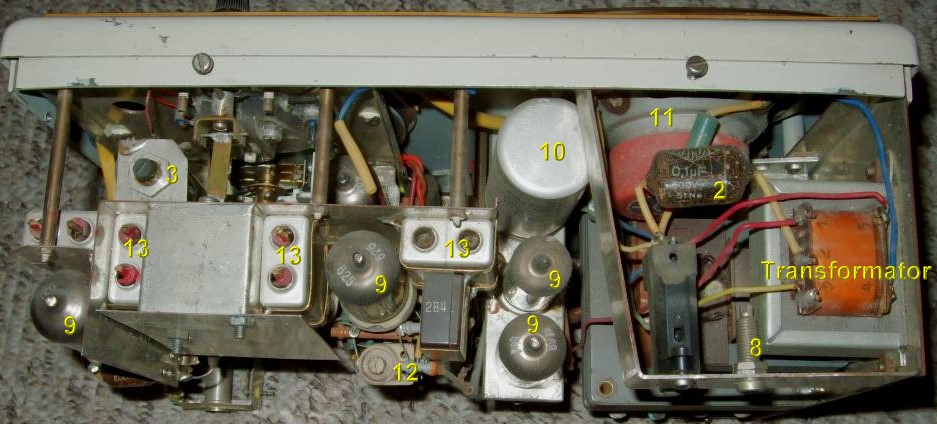

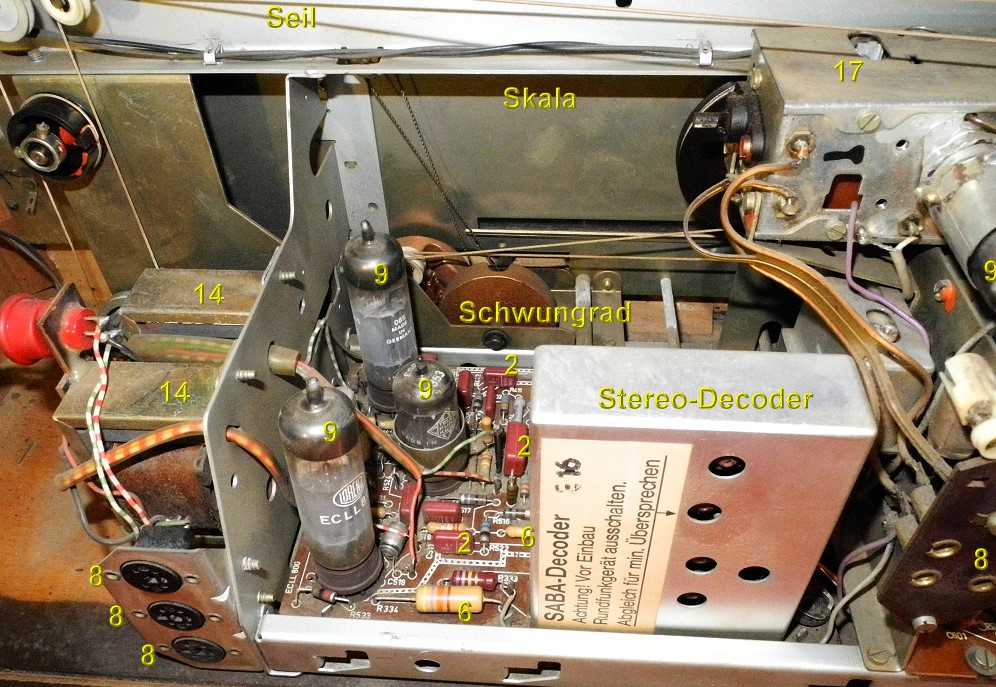

1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter








1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter






1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter






1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter






1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter






1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter

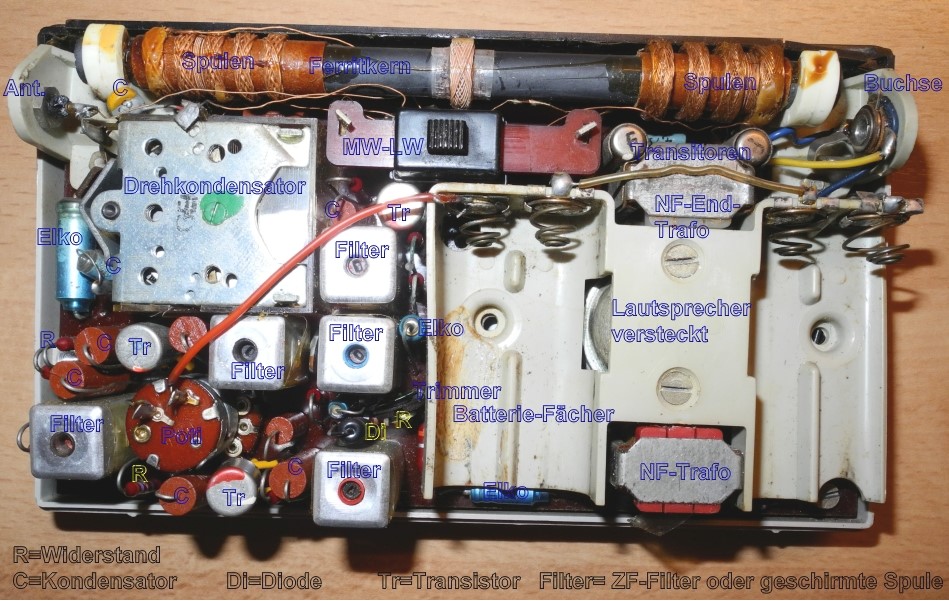

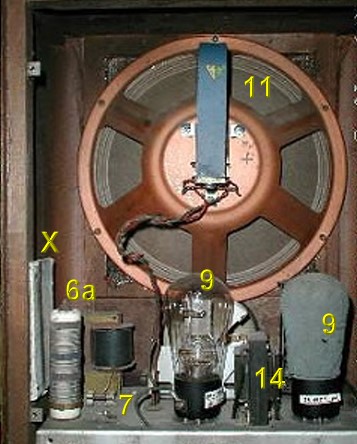

1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6a = Widerstand (Hochlast auf Keramik),  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, X = Asbest, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter




1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6a = Widerstand (Hochlast auf Keramik),  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, X = Asbest, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter










1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter













1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter






1 = Potentiometer, 2 = Kondensator, 3 =Widerstands-Trimmer, 4 = Umschalter, 5 = Spule,

6 = Widerstand,  7 = Sicherung, 8 = Buchse, 9 = Röhre,  10 = Elko, 11 = Lautsprecher,

12 = Kondensator-Trimmer,  13 = Filter (Spulen in Abschirmung),  14 = Transformator (Netz oder NF),

15 = Drehkondensator, 16 = Ferrit-Antenne, 17 = UKW-Teil, 18 = Drossel,

19 = Röhrensockel, 20 = Diode, 21 = Transistor, 22 = Selen-Gleichrichter










Bauteile einzeln:

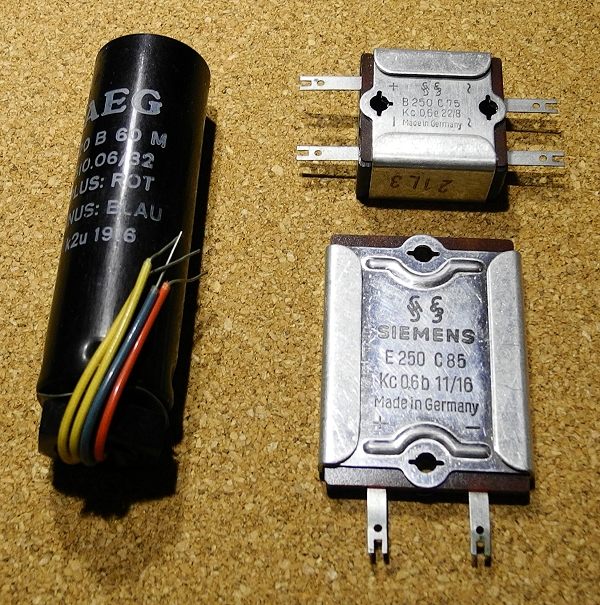

Selen-Gleichrichter als Säule, Einweg, Brücke

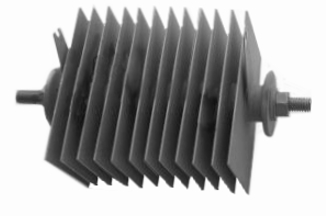

Selen-Gleichrichter, Rechteckplatten-Säule, gibt es auch mit runden Scheiben.

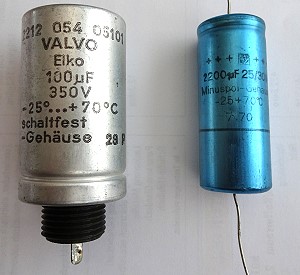

Elektrolyt-Kondensatoren (Elkos)






Elko

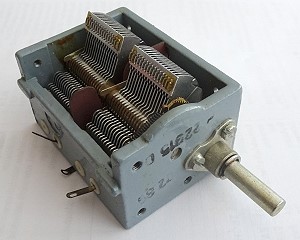

Doppel-Luft-Drehkondensator






Drehkondensator (Quetscher)

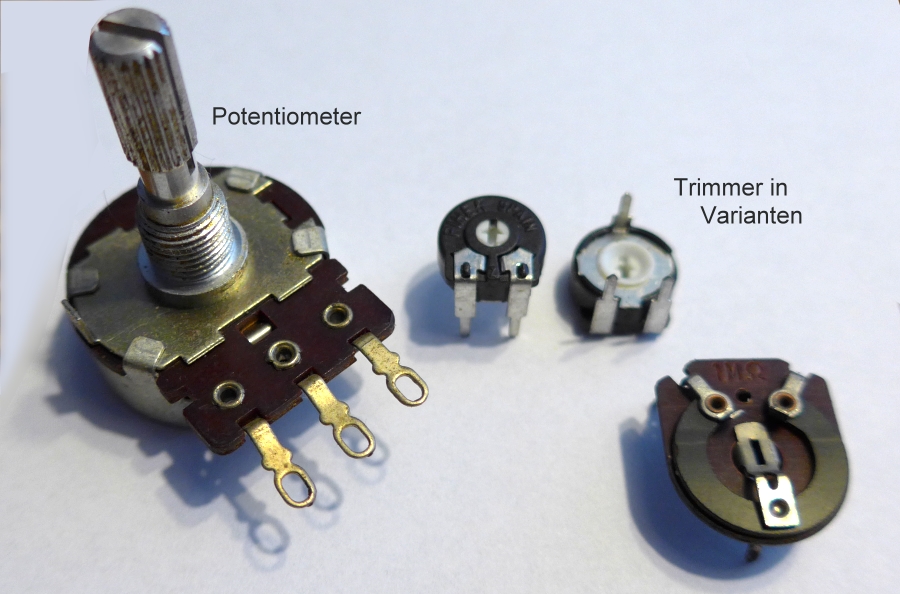

Widerstandstand-Potentiometer, Widerstands-Trimmer






NF-Transformator






Lautsprecher (hier als Beispiel für Volksempfänger)

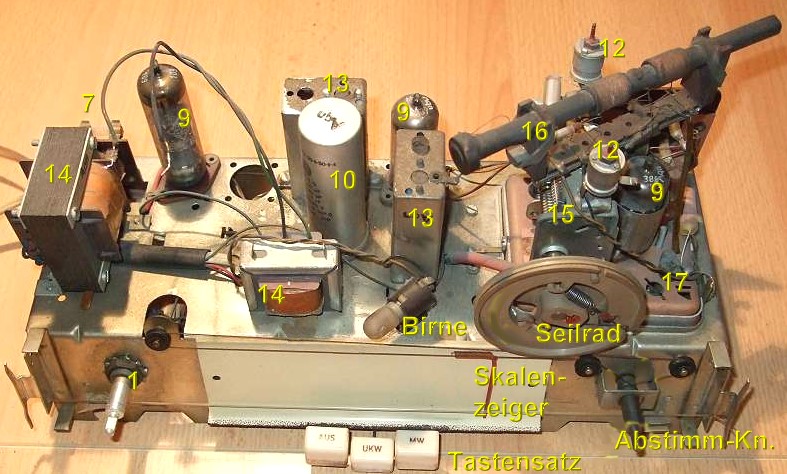

Skalen-Antrieb / Drehkondensator - Bereich:

20 und 21: Seilrad für Drehkonensator-Achse

22: Umlenkrollen für Skalenseile.

Rechts im Hintergrund: Doppel-Drehkondensator (luftisoliert).

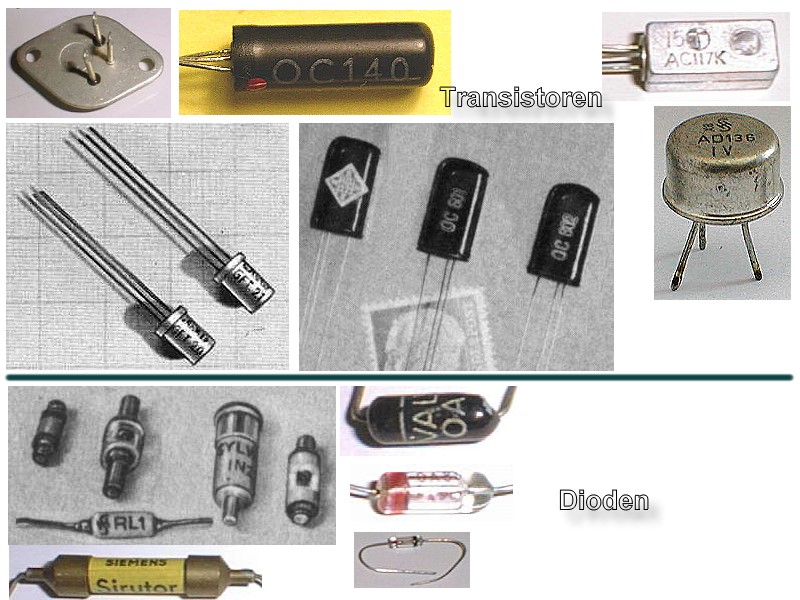

Typische Halbleiter: Transistoren und Dioden.
