Nahaufnahme: Saba Sabafon TK220S

... technische Daten im Online-Museum ... zurück zum Nahaufnahme-Menü



Ein Stereo-Spulentonbandgerät mit 4 Spuren und 2 Geschwindigkeiten (9,5 u. 19 cm Sek). Ein gutes Mittelklassen-Modell. Die Fotos des Innenlebens zeigen anschaulich den Aufwand bei der Produktion. Tonbandgeräte vereinten komplexe Technik im Bereich Feinmechanik, Elektrik und Elektronik, gepaart mit Design-Kunst.



Der mechanische Aufwand hinsichtlich Spurtreue, exakter Geschwindigkeit, Jaulfreiheit, usw. war nicht unerheblich.



Die gezeigten Fotos wurden von "Apollo", Alfred aus dem Wumpus-Gollum-Forum bereit gestellt.





Auf die Photos klicken


Hinten Mitte: Geschwindigkeitswahl und  Ein/Aus.

Vorn links : Quellenwahl und Pegel (Zumischung).

Vorn rechts: Lautstärke und Auf.-Pegel

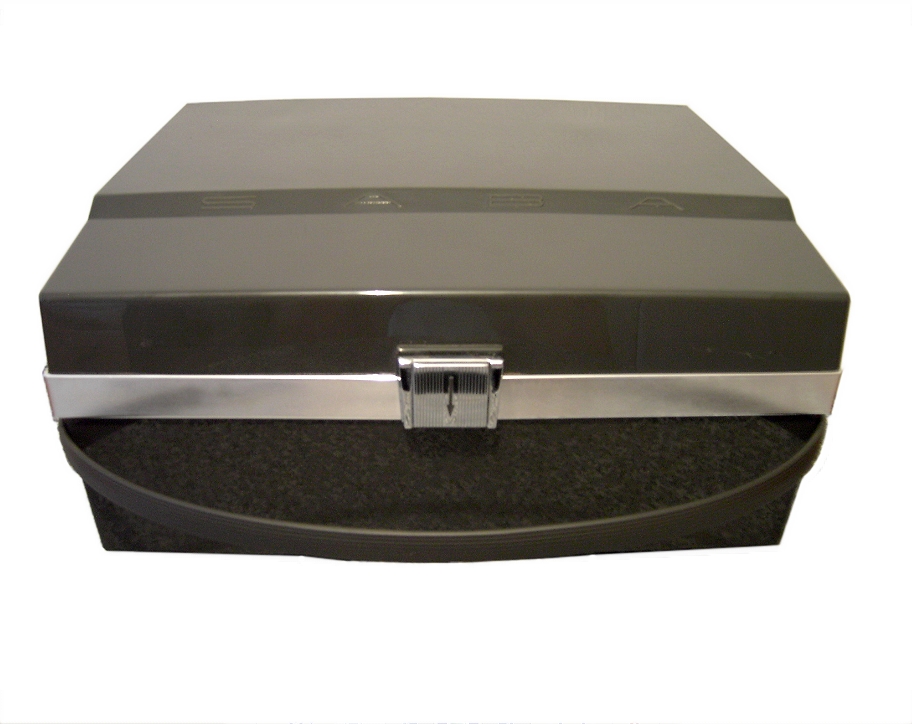

Gerät mit aufgesetztem Deckel.

Verschließbar, Riemen abnehmbar

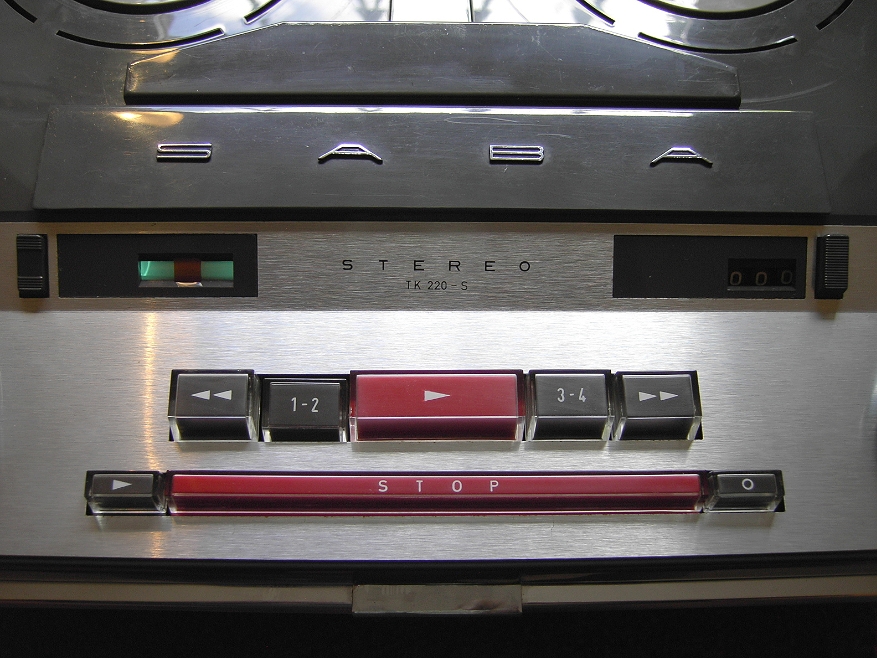

Bedienpult:

Oben links: Mag. Band (Anzeige), daneben Klangtaste.

oben rechts:Zählwerk.

Obere Tastenreihe v.l.n.r. : Rücklauf, Spur 1/2, Aufnahme / Wiedergabe,

Spur 3/4, Vorlauf.

Untere Tastenreihe v.l.n.r: Aufnahme-Entsperrung, Stop, Pause

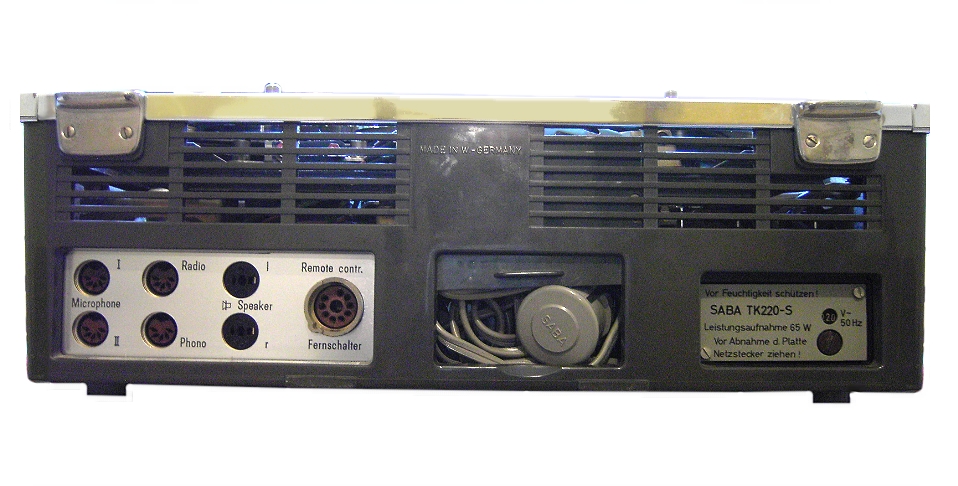

Rückseite mit Anschluß-Platte und Netztkabelfach

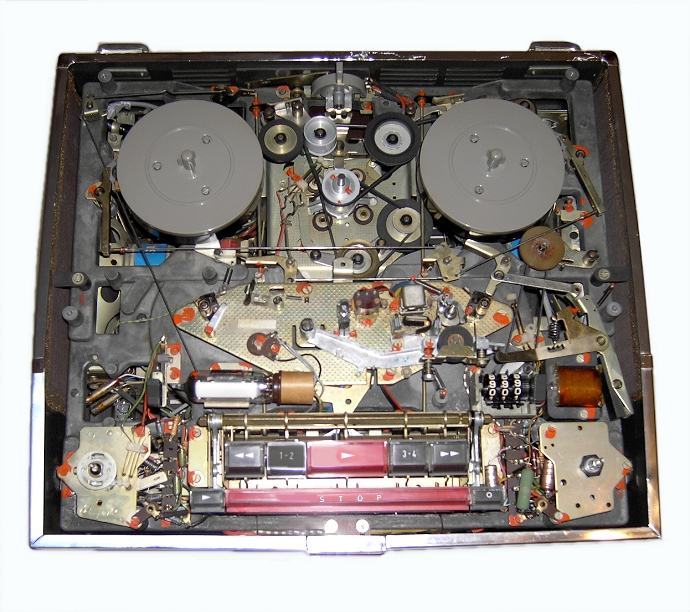

Oberansicht.

Hinten links und rechts: Bandteller

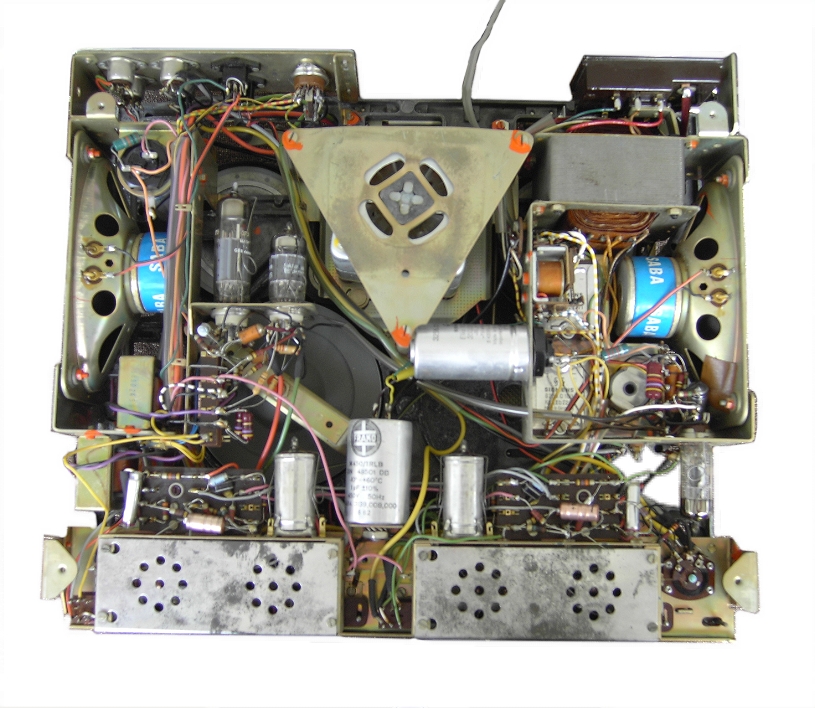

Unteransicht. Mitte oben Motor (abgedeckt).

Links und rechts die Lautsprecher.

Neben linkem Lautsprecher NF-Endstufen-Röhre.

Mitte links (etwas abgedeckt): Schwungscheibe.


Im Vordergrund die schwenkbare

Andruckrollen-Einheit.

Links vorn: Magisches Band EM84a

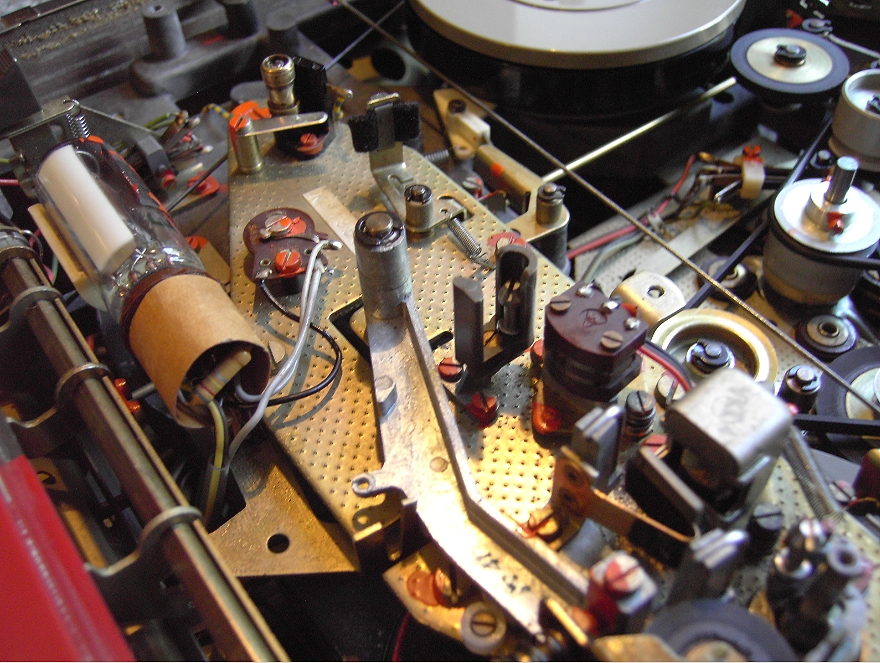

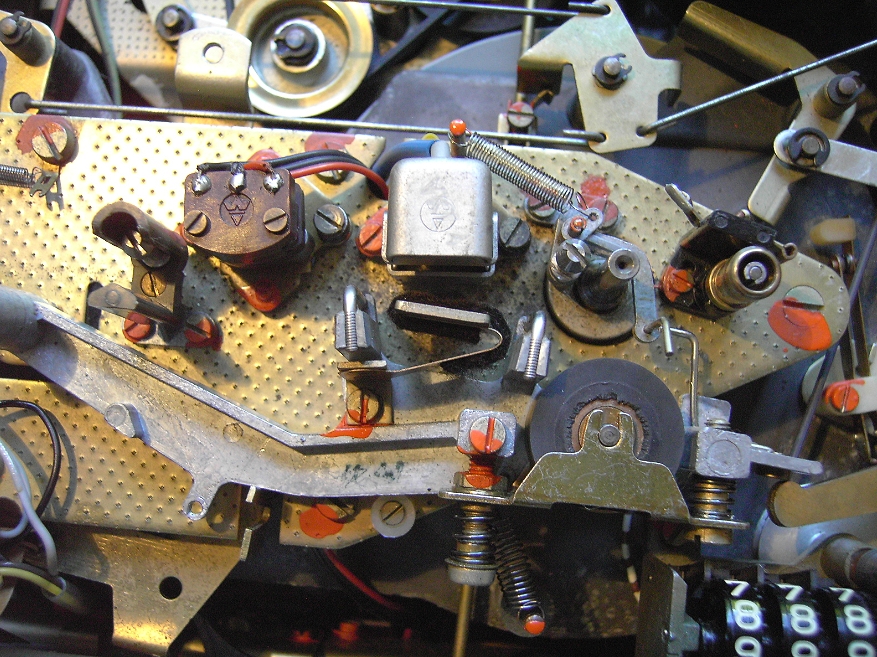

Tonkopf-Bereich:

Links Löschkopf, Mitte Auf./Wdg.-Kopf, rechts

Bandwellenachse, unten

Andruckrolle. Rechts unten Zählwerk.

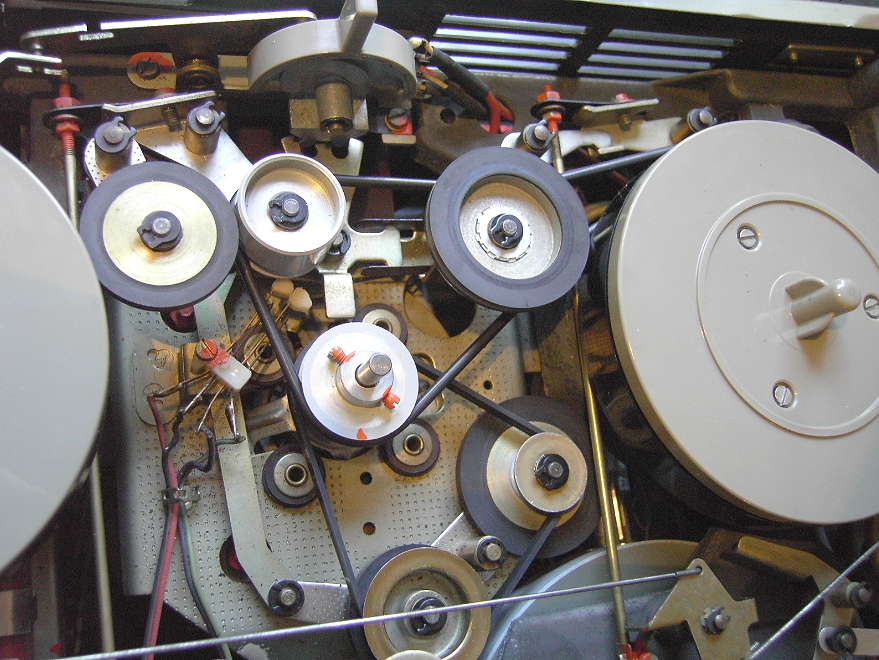

In MItte Motorachse.  Riemen, Vermittlungsräder.

Hinten Geschwindigkeits-Umschalter.

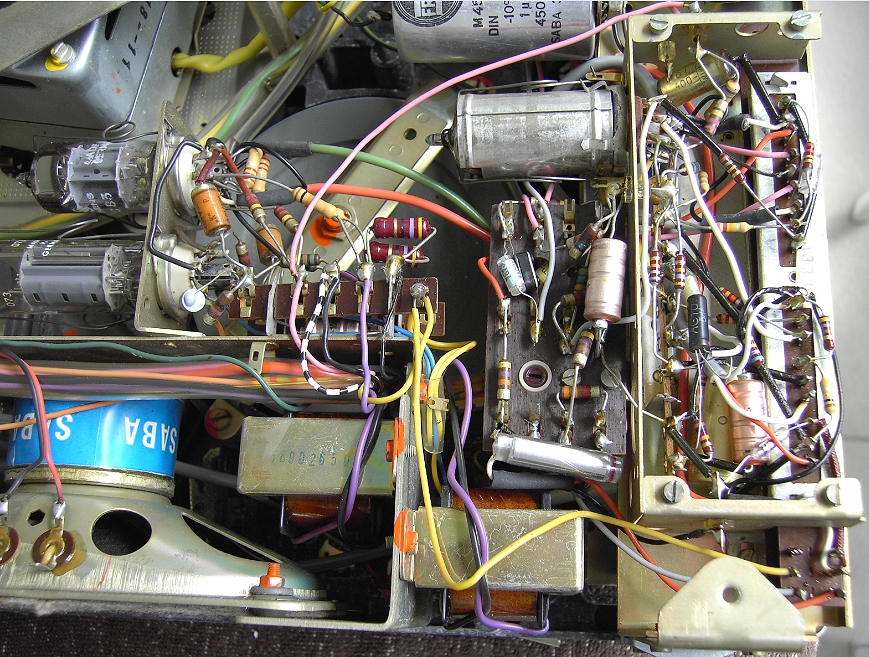

Rechts: Röhre ECC83

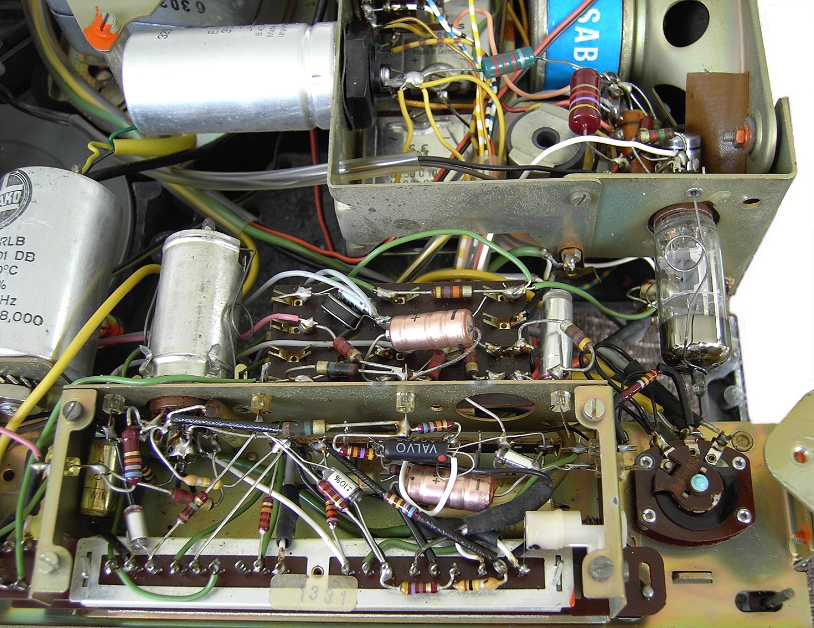

Links über Lautsprecher: NF-Endröhre ELL80
