Funktionsvielfalts-Nahaufnahme: Saba HiFi-Studio Freiburg

In Bearbeitung!



... technische Daten im Online-Museum

... zurück zum Nahaufnahme-Menü



Dieses transistorisierte Spitzengerät von 1966 verfügte eine große Bedien-Bandbreite, wie sie von damaligen Konkurrenzprodukten nicht angeboten wurde. Ungewöhnlich die Pegeleinstellbarkeiten und Umschaltmöglichkeiten der Signalwege. Diese Zusatzfunktionen "verbargen" sich hinter einer Service-Klappe an der Geräte-Vorderseite.



Natürlich verfügte das Radiogerät über einen Motorsuchlauf und einen Schnellauf und 3 Kurzwellenbereiche.



Die NF-Ausgangsleistung von 30 Watt Sinung pro Kanal war damals schon beachtlich. HF-Stereo eingebaut, drahtgebundene Fernbedienung ein weiteres Qualitätsmerkmal. Allerdings war der Prein von knapp 2000 DM auch bemerkenswert.





Die folgenden Service-Heft-Auszüge zeigen diese Möglichkeiten des einzigartigen Saba-Flaggschiffes auf:





Auf die Photo klicken

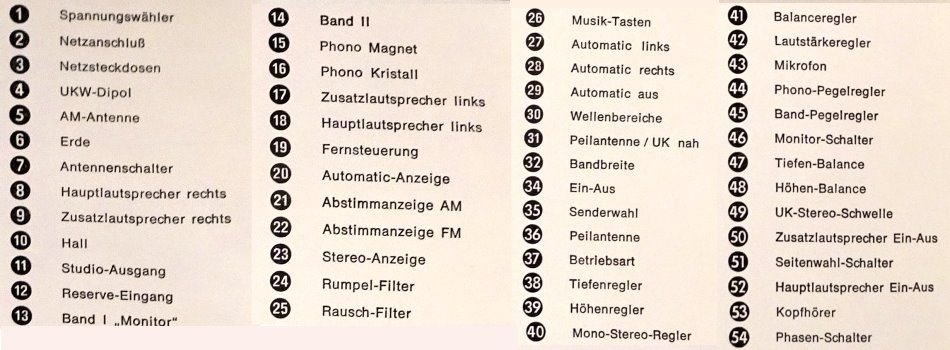

Zahlen-Erklärung weiter unten

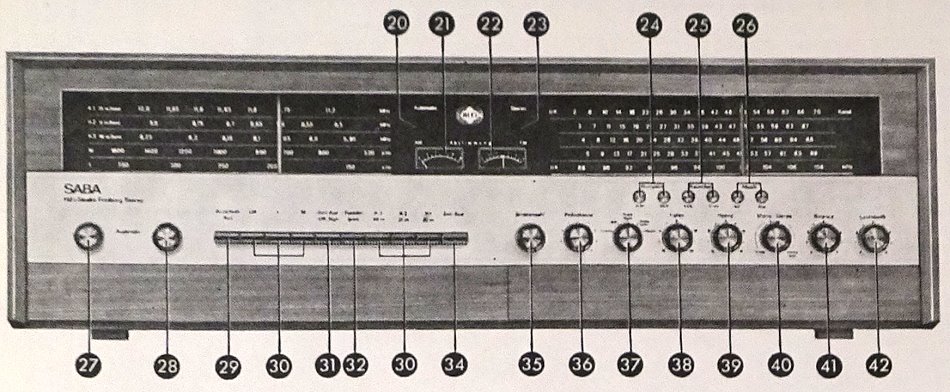

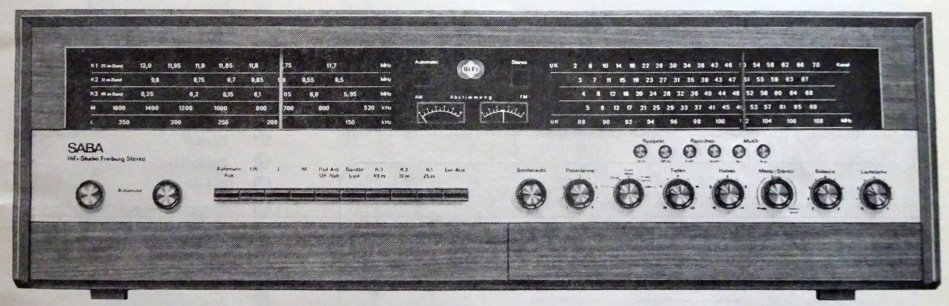

Saba HiFi-Studio Freiburg

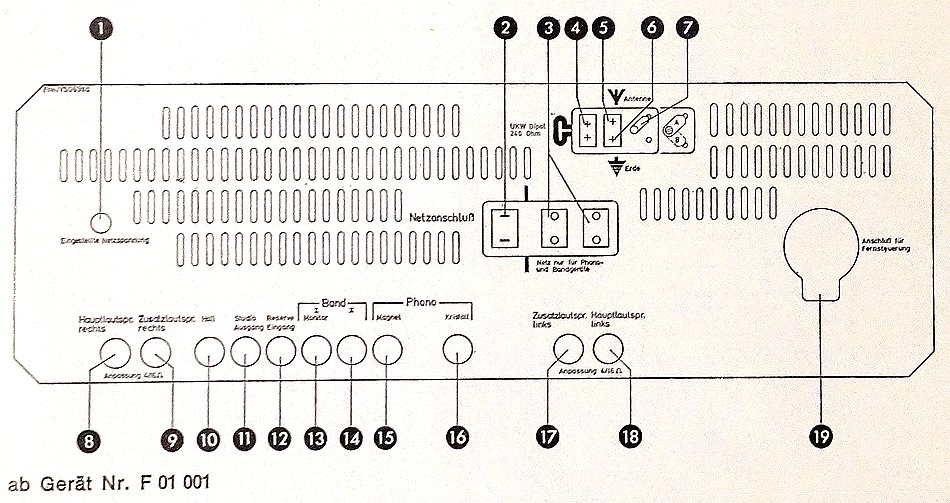

Rückseite Variante 1





Saba Hifi-Studio Freiburg

Rückseite  Variante 2



 Saba Hifi-Studio Freiburg

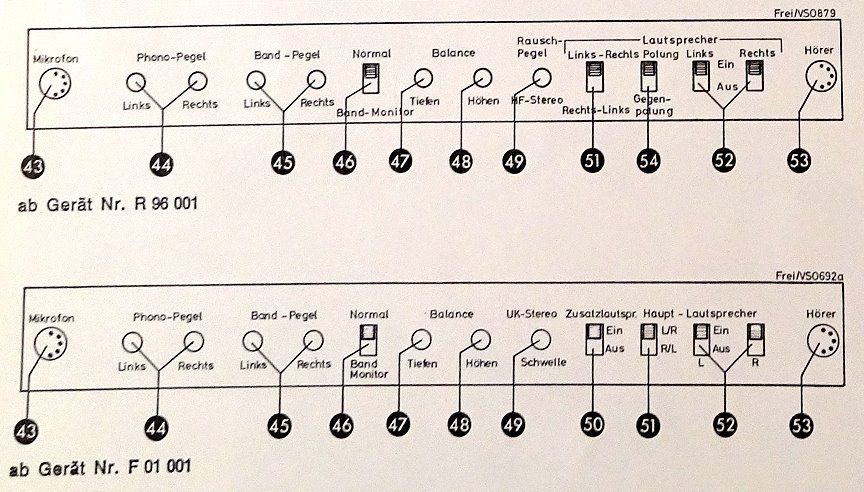

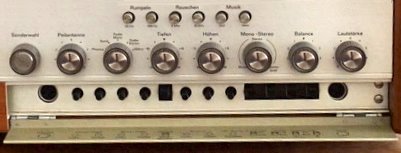

Bedienelemente und Buchsen hinter Klappabdeckung.

 Zwei Varianten.

 Saba Hifi-Studio Freiburg

Saba Hifi-Studio Freiburg

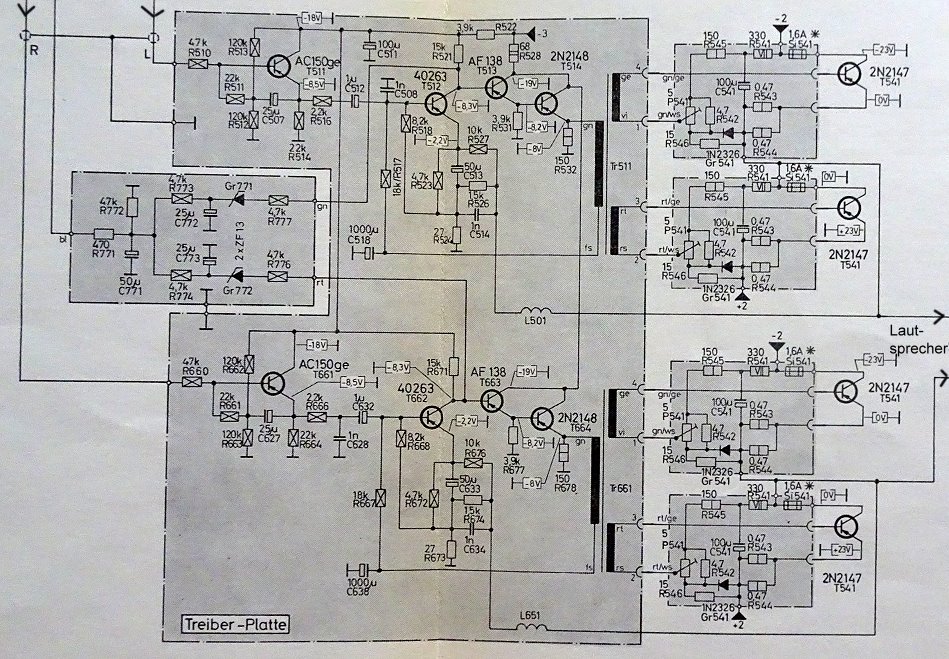

Schaltungsauszug: NF-Endstufen.

Kopplung der Treiberstufen an die Endstufen über Transformatoren.

(In späteren Jahren wurde in HiFi-Geräten die Trafokopplung vermeiden)
