Unbekannt

Modell:Drehkondensator unbekannt
Herstellungsjahr:1930

Beschreibung

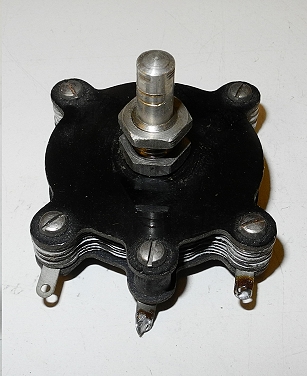

Dieser Drehkondensator arbeitet nach dem "Quetscher-Prinzip". Er verwendet als Dielektrikum nicht Luft, sondern einen Festisolator. Die erreichbare Güte ist somit geringer als beim "Luft-Drehko". Andererseits sind so kompaktere Bauformen möglich.

Bei dem gezeigten unbekannten Modell erkennt man eine Verbiegung der Metallplatten. Das liegt am "Aufblühen" der verwendeten Isoliermaterialien. Dieser Quetscher ist so nicht mehr verwendbar, weil der Rotorteil festsitzt.

Das Baujahr ist noch unklar.

Technische Daten
Geräte-Art:Drehkondensator
Bauteil / Baugruppe:Bauteil
Bemerkung 1:6 mm Achse
Bemerkung 2:Kapazität: max 280 pF
Bemerkung 3:-
Bemerkung 4:-
Spannungen:-
Gewicht:-
Abmessungen:-
Gruppe:(E)
