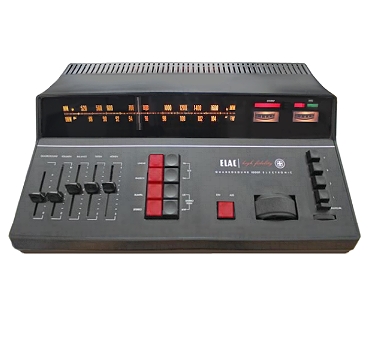

ELAC 1000T Quadrosound

Modell:1000T Quadrosound
Herstellungsjahr:1972

Beschreibung
Ein vom Design her interessantes Pult-Gerät. Trotz des Namens "Quadrosound" keine echte 4-Kanal-Verarbeitung. Damaliger Preis 768 DM. Das Gerät wurde auch mit weißen Seitenwänden und weißer hinterer Oberseite angeboten. ... mehr zu Quadrosound.

Technische Daten
Schaltung:Superhet
Transistoren:24 Tr., 2 Schaltkreise
Kreise:7 AM, 13 FM
Wellenbereiche:MW, UKW
Lautsprecher:keine (extern für 2 x 20 Watt)
Betriebsspannung:115 - 240 Volt Wechselstrom
Gehäuse:Plastik
Skala:rechteckig Mitte vorn schräg
Abstimmung:Kap.Dioden, 4 Programm-Tasten.
Komfort:2 Anzeige-Instrumente. AFC-Umschaltung bei Berührung des Abstimmknopfes.
Gewicht:?
Maße:42 x 12 x 290 cm
Bemerkung 1:2 Stereo-Endstufen. 4 Lautsprecherausgänge, um einen Quasi-Quadro-Sound (gegenphasige Kopplung der Hinten-Kanäle) zu simulieren. Kopfhöreranschluß
Bemerkung 2:UKW-Stereo, AFC. Phono Kristall/Magnet-Eingang, MW-Ferritantenne, abschaltbare Netzantenne, Steckkartentechnik.
Bemerkung 3:Rauschunterdrückung, Linear-Taste, Rauschfilter, Rumpelfilter, Mono/Stereo, TA1/TA2, TB1/TB2,
Gruppe:(I) (Stereo) (HiFi) (Steuergerät)

weitere Ansicht
