Siemens Spitzensuper 53

Modell:Spitzensuper 53 (SH1226W)
Herstellungsjahr:1952

Beschreibung
Spitzensuper mit abdeckbarem Bedienteil und 3 Kurzwellenbereichen. Wegen des Aussehens auch manchmal liebevoll als "Brotkasten" bezeichnet.

Technische Daten
Schaltung:Superhet
Röhren/Transistoren:11 (EF80, EC92, EF43, ECH81, EM34, EF41, EB41, EBC41, ECC40, 2xEL41)
Kreise:8 AM, 9 FM
Wellenbereiche:LW, MW, 3xKW, UKW
Lautsprecher:3 (Bass, Mittelton, Hochton-Breitstrahler)
Spannungsversorgung:110-240 Volt Wechselstrom (80 Watt)
Gehäuse:Holz

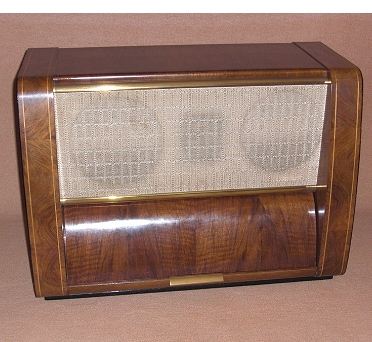

Skala:rechteckig unten Mitte, der Bereich kann abgedeckt werden.
Abstimmung:Drehkondensatoren
Komfort:11-fach Tastensatz, 3 programmierbare Ortssender-Tasten (AM), 2 Klangregler, Mag. Auge,
Gewicht:25 kg
Maße:70 x 49,5 x 35,5
Bemerkung 1:HF-Vorstufe, Bandbreitenregelung, TA- und Zweitlautsprecheranschluß. 2 Selennetzgleichrichter
Bemerkung 2:Gegentaktendstufe, damaliger Preis 870 DM.

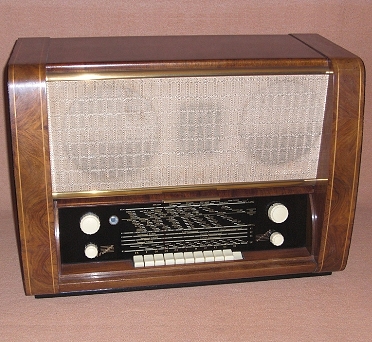

Bemerkung 3:Die Fotos wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) Siemens Spitzensuper 53 (SH1226W)

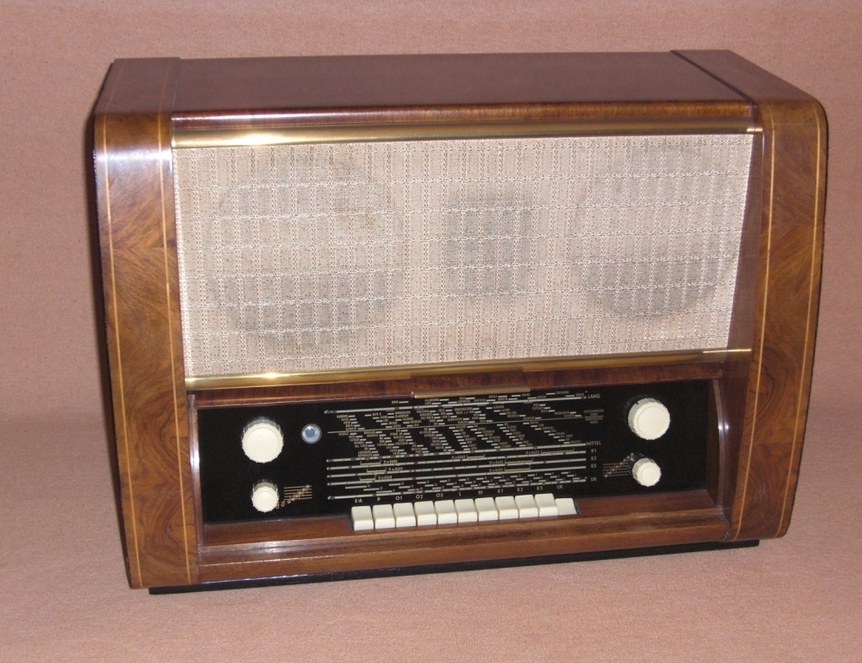

weitere Ansicht
