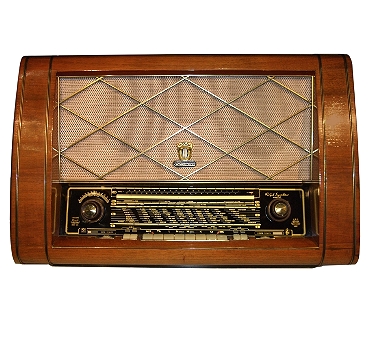

Neckermann Royal 111/21

Modell:Royal 111/21
Herstellungsjahr:1955

Beschreibung
High Tech Spitzensuper als Tischgerät mit speziellen Empfangseigenschaften für UKW durch "Syntector". Dadurch war das Gerät auf UKW besonders gegen dicht und doppelt belegte Kanäle geschützt. In der UKW-ZF ist ein Synchron-Oszillator auf der 5. Harmonischen integriert. Gleichkanalunterdrückung des schwächeren Signals und Nachbarkanalunterdrückung und AM-Störungen wurden deutlich gegenüber Standardschaltungen besser. Die AM-HF-Vorstufe (bei MW, LW Bandfilter, abgestimmt) mit EF89 wird bei UKW als 1.ZF-Stufe genutzt. Die AM-Mischstufe arbeitet mit Triode EC92. Das Gerät wurde von Körting produziert und auch von Körting ähnlich als "Körting Royal Syntektor 640W" angeboten.

... mehr zu Synchron-Detektoren

Technische Daten
Schaltung:Superhet
Röhren/Transistoren:11 (ECC85, EF89, EC92, EBF80, ECH81, EABC80, EF89, 2 x EL84, EM85, AZ11)
Kreise:13 AM, 18 FM
Wellenbereiche:UKW 87,5-100 MHz, KW I 4,7-10 MHz, KW II 11,2-22 MHz, MW 520-1615 kHz, LW 150-360 kHz
Lautsprecher:5 (4 x permanentdynamisch, 1 x elektrostatisch)
Spannungsversorgung:110-240 Volt Wechselstrom.
Gehäuse:Nußbaum mit Grobgitterverblendung vor Schallwand
Skala:rechteckig unten
Abstimmung:Drehkondensator (bei LW, MW 3-fach), getrennter Schwungradantrieb für AM / FM
Komfort:Syntektor. 8-fach und 4-fach Tastensatz, Bass/Höhenegler, Mag. Fächer. Getrennte AM/FM-Abstimmung, Seilantrieb
Gewicht:22 kg
Maße:70 x 44 x 33 cm
Bemerkung 1:TA-TB Anschluß, Zweitlautsprecheranschluß, Ferrtitantenne drehbar, Tag / Nacht-Schaltung
Bemerkung 2:Bandbreitenregelung, Raumklanggerät mit Seitenlautsprechern, Gegentaktendstufe mit 15 Watt
Bemerkung 3:damaliger Preis 475 DM. Rauschunterdrückung mit Nah/Fern-Taste
Gruppe:(M) Neckermann Royal 111/21
Details 2:anzeigen ...
