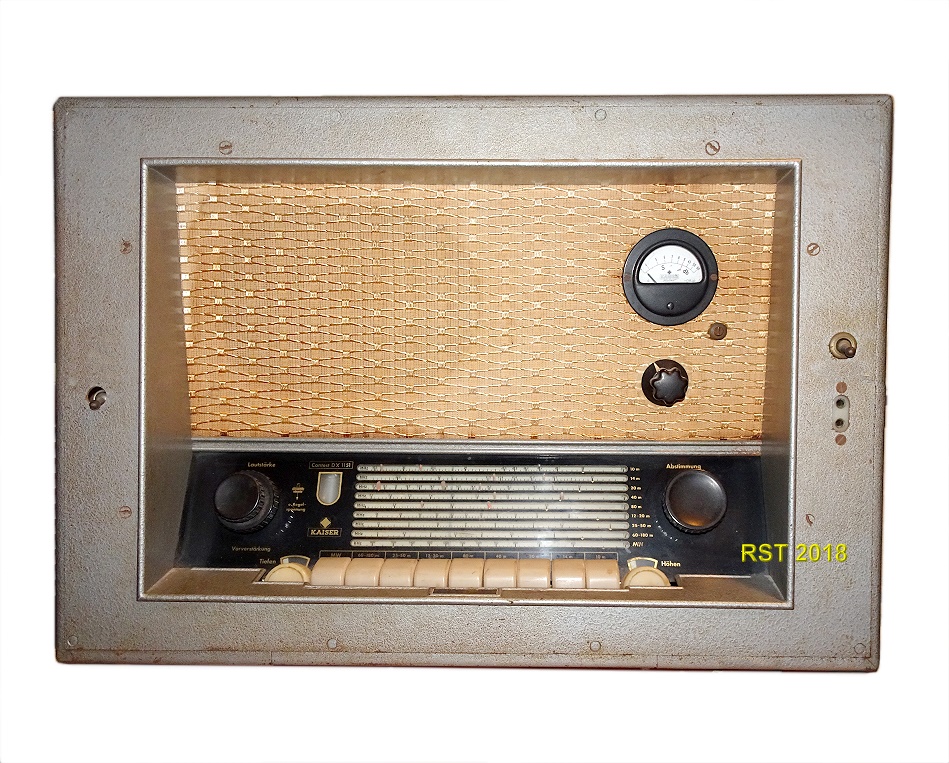

Kaiser Contest DX1151

Modell:Contest DX1151
Herstellungsjahr:1956

Beschreibung
Amateurfunk- und Rundfunk- Empfänger. Seltenheit. Damaliger Preis 465 DM

KW-Bänder u. Frequenzen:
60-80 Meter (1,6-5 MHz)
25-50 Meter (6-12 MHz)
12-20 Meter (15-26 MHz)
Afu:
80 Meter (3,45-4 MHz)
40 Meter (6,95-7,7 MHz)
20 Meter (13,9-15,2 MHz)
14 Meter (20,9-22,6 MHz)
10 Meter (27,9-30,5 MHz)

Haben Sie diese Seite aus der Amateurfunk-Ausstellung aufgerufen: Hier geht es zurück dorthin.

Technische Daten
Schaltung:Doppelsuper! Eine in der historischen Rundfunktechnik seltene Schaltung
Röhren/Halbl.:EF89, ECH42, ECH42, EF89, EAF42, ECH42, EL41, EM80, AZ4
Kreise:11 !
Frequenzen:8*KW , MW (Details weiter oben)
Lautsprecher:1 (oval)
Spannungen:110-220 Volt Wechselspannung (60 Watt)
Gehäuse:Komplett Metall , Hammerschlag
Skala:rechteckig unten Mitte, 9 Teilskalen
Abstimmung:2 Drehkondensatoren
Komfort:9-fach Tastensatz, Magischer Fächer und S-Meter-Instrument (0-kalibrierbar), Klangblenden mit optischer Anzeige, TA-Anschluß
Gewicht:13,3 Kg
Maße:51 x 35 x 26 cm
Bemerkung 1:1. ZF: 5.5 MHz, 2.ZF 250 Khz (mehre Sperrkreise für beide ZF-Frequenzen eingebaut). Oszillatorkreise temperaturstabilisiert. Fading-Regulierung abschaltbar,
Bemerkung 2:AGC - auch einstellbar (wirkt auf 2. Mistufe und beide Zweite - ZF.Stufen), trotz HF-Vorstufe nur ein abgestimmter HF-Kreis (die HF-Stufe ist sekundär aperiodisch), keine Bandbreitenregelung ? (bei einem AFU-Gerät eher ungewöhnlich)
Bemerkung 3:Einstellbarer BFO, Kopfhöreranschluß vorn schaltbar, Empfang-Schalter vorn
Gruppe:(E) Kaiser Contest DX1151

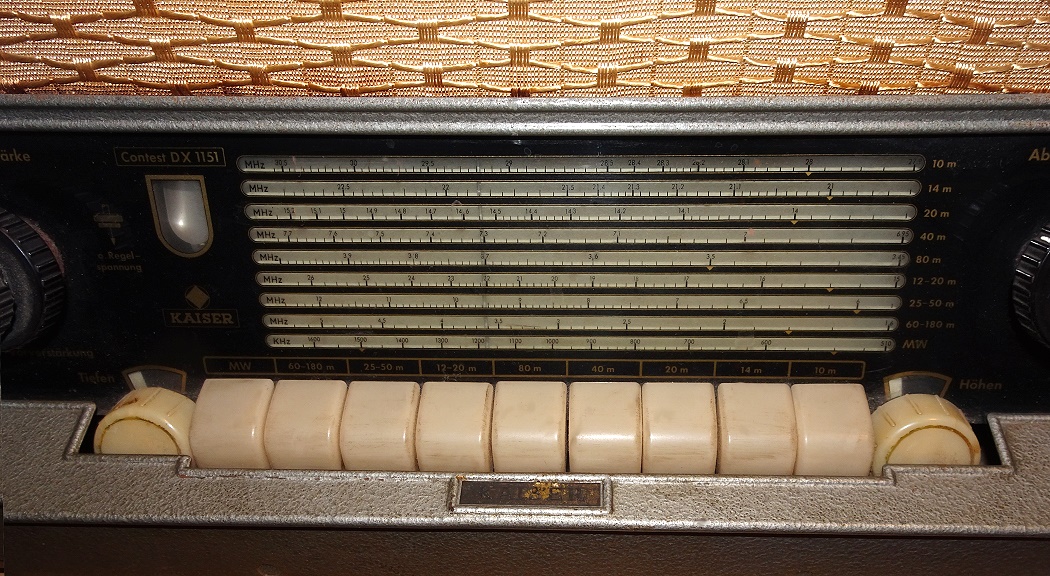

Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
