Siemens Kammermusikschatulle M57

Modell:Kammermusikschatulle M57
Herstellungsjahr:1955

Beschreibung

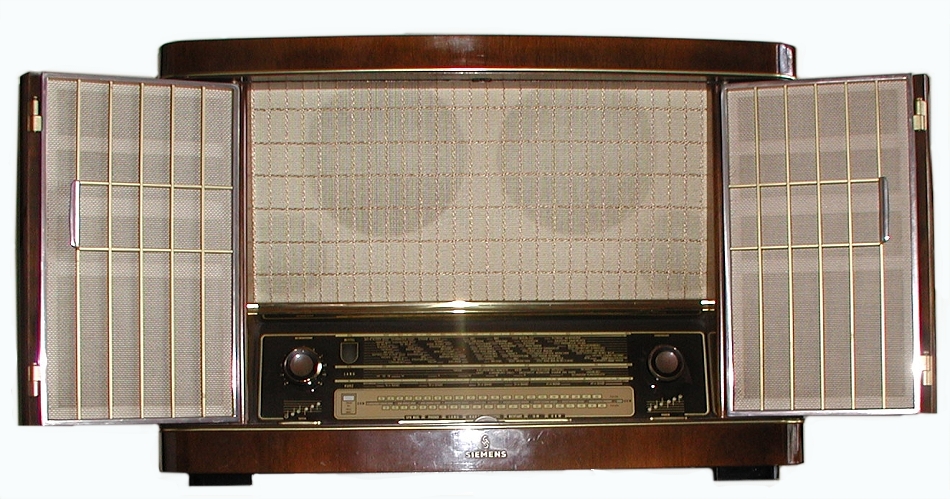

Komfortables Spitzen-Tischradio mit Schwenk-Falt-Türen zur Abdeckung des Radios nach Einstellen des Senders. Raumklangeigenschaften durch schräg in den Raum strahlende Hochtöner mit Schalltrichtern. Gute und kräftige Klangeigenschaften durch moderat angesteuerte 12-Watt-Gegentaktendstufe (mit 2 x EL84). Diese Röhren könnten bis zu 17 Watt liefern.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:11 (2 x EC92, EF89, ECH81, EF89, EF80, EABC80, ECC83, 2 x EL84, EM80)
Kreise:9 AM, 14 FM
Frequenzen:LW, MW, UKW, Ortssender MW
Lautsprecher:4 (davon zwei Raumklang-Hochtöner. Bass jeweils 20 cm Durchmesser)
Spannungen:110 - 250 Volt Wechselstrom (Wechselspannung)
Gehäuse:Edelholz Nußbaum
Skala:rechteckig unten
Abstimmung:Dehko
Komfort:8 + 1 Drucktasten. 1 Ortssender-MW-Taste (frei programmierbar), Bandbreite für AM regelbar, Sprache/Musik-Schalter, 2 Klangblenden mit optischer Anzeige, UKW-Rauschunterdrückung, drehbare Ferritantenne, Mag. Band zur Sedereinstellung
Gewicht:25 kg
Maße:68 x 47 x 33 cm
Bemerkung 1:12 Watt Gegentaktendstufe, TA / TB, Netzschalter und Lautstärkeregler vor den Schwenktüren
Bemerkung 2:damaliger Preis 598 DM. Skalenbeleuchtung automatisch abschaltend. HF-Vorstufe

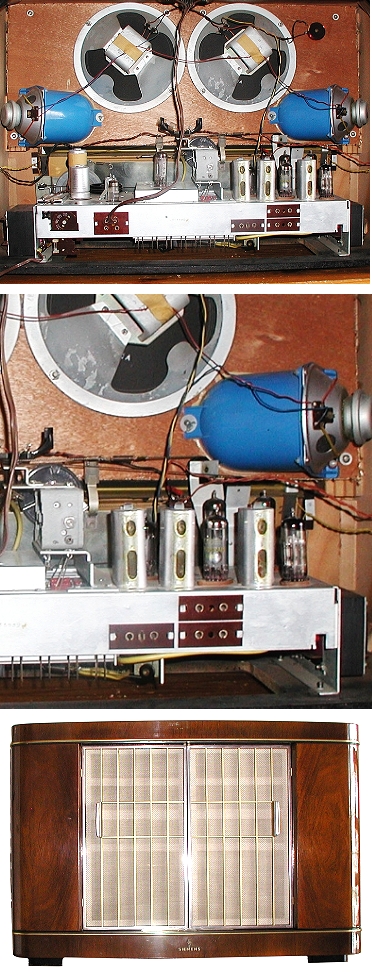

Bemerkung 3:Die Photos wurden von "klaus65555" aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) Siemens Kammermusikschatulle M57
