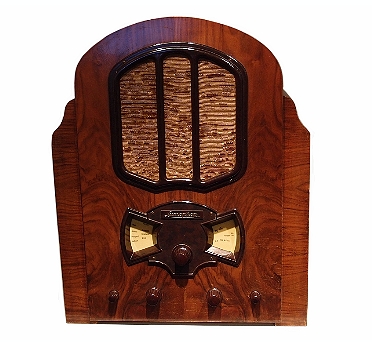

Lumophon GD320

Modell:GD320
Herstellungsjahr:1933

Beschreibung
Geradeaus-Zweikreiser mit Rückkopplung. Durch die zwei abgestimmten Kreise hatte das Gerät eine recht gute Kanalselektion. Bemerkenswert ist, dass dieses Radio ein reines Gleichstromgerät ist, also KEIN Allstrom-Modell. Wurde es versehentlich an einem Wechselstromnetz angeschlossen, mußte mit einem Kurzschlußschaden gerechnet werden.

Das Design des Radios erinnert ein wenig an eine Kathedrale und so hat dieser Modelltypus (auch anderer Firmen) eben den Namen "Kathedralenradio" bekommen.

Technische Daten
Schaltung:Geradeaus
Röhren/Halbl.:3 (RENS1894, RENS1818, RENS1823d)
Kreise:2
Frequenzen:LW, MW, KW
Lautsprecher:1
Spannungen:110-220 V Gleichstrom !!!
Gehäuse:Nußbaum
Skala:2 x Kreisausschnitt
Abstimmung:Drehko
Komfort:Gute Selektion durch zwei Kreise
Gewicht:13 kg
Maße:38 x 48 x 28 cm
Bemerkung 1:-
Bemerkung 2:-
Bemerkung 3:Schaltbild bei "Details 1"
Gruppe:(Zweikreiser) (M) (Art Deco) Lumophon GD320
Details 1:als PDF-Datei anzeigen ...

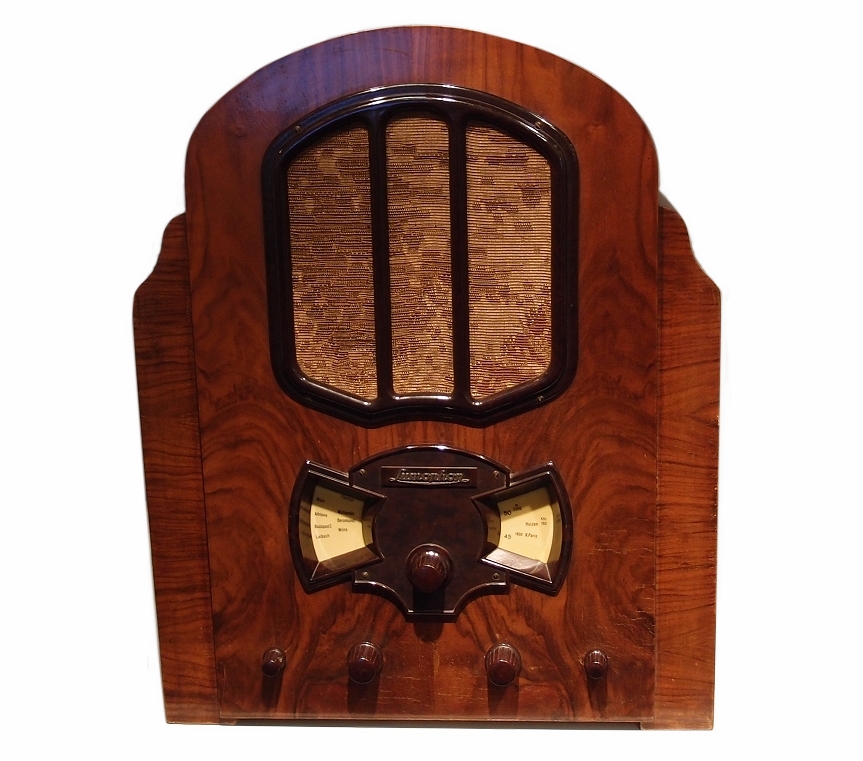

weitere Ansicht
